TIA博途_基于SCL语言制作模拟量输入输出全局库的具体方法

0.1

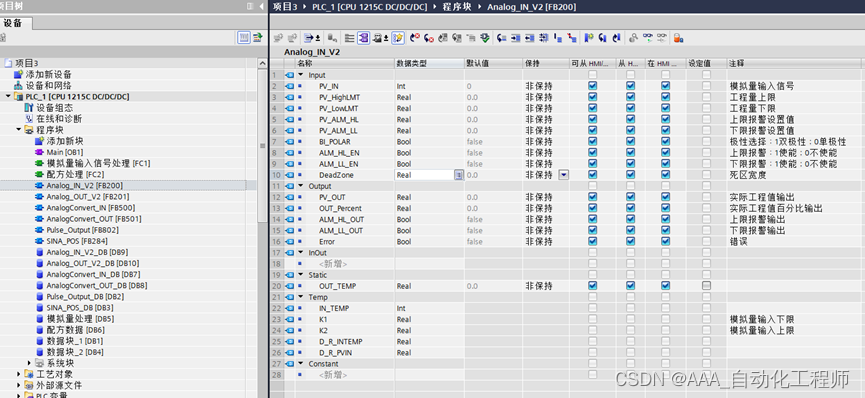

一、 模拟量输入块：创建FB，定义块的接口，如下图所示：

1
程序中包含了高报警，低报警，一般上位机报警需要这个变量。
极性选择，适合更广的应用领域。
死区宽度，方便滤波。

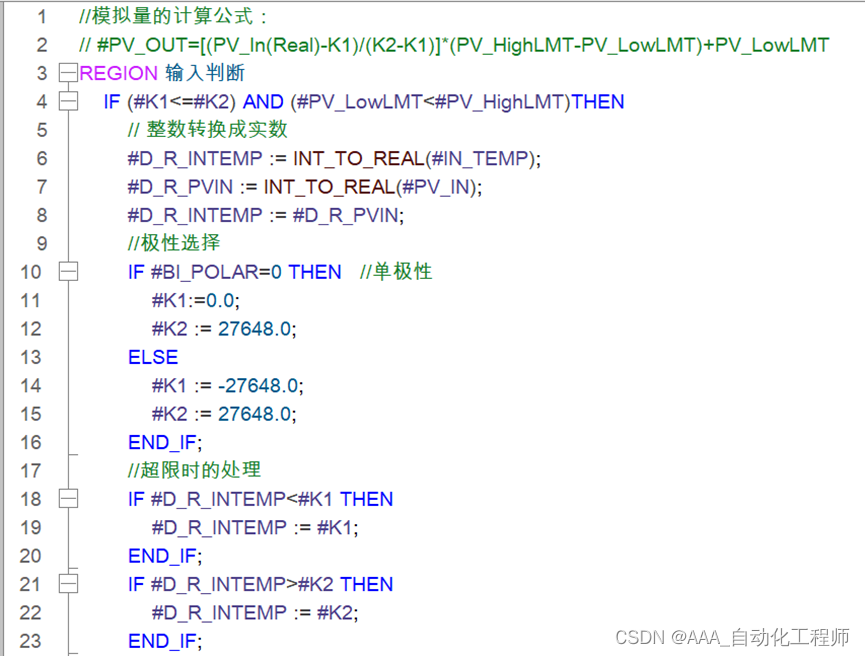

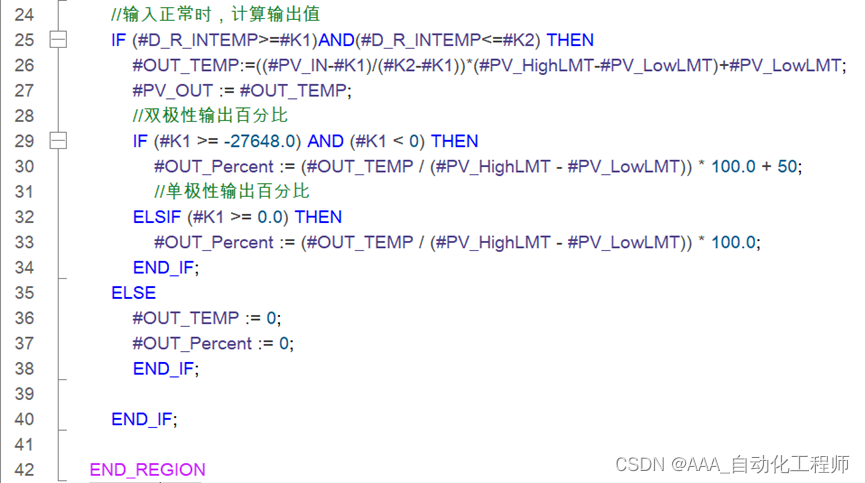

SCL语言程序如下图所示：
1
2
