为什么博途V17及以下的HMI面板不能与1500固件版本2.9或1200版本4.5 的CPU建立连接？

为什么博途V17及以下的HMI面板不能与1500固件版本2.9或1200版本4.5 的 CPU 建立连接？

若已将 S7-1500 CPU固件升级到 2.9 版本或者 S7-1200 CPU固件版本升级到 4.5，现在想与 V17 及以下的面板(Basic, Comfort 或者 Unified)或 RT Advanced 项目通讯。

当启动 RT 时，只会得到消息“连接断开”。

TIA Portal V17及以上版本, 与 V4.5/V2.9 及以上的固件版本的 S7-1200/S7-1500 CPU 或者 21.9及以上固件版本的软控制器通讯均自动设置为“安全”通信。这意味着连接伙伴自动将它们的连接机制设置为尽可能高的安全过程。

解决办法：

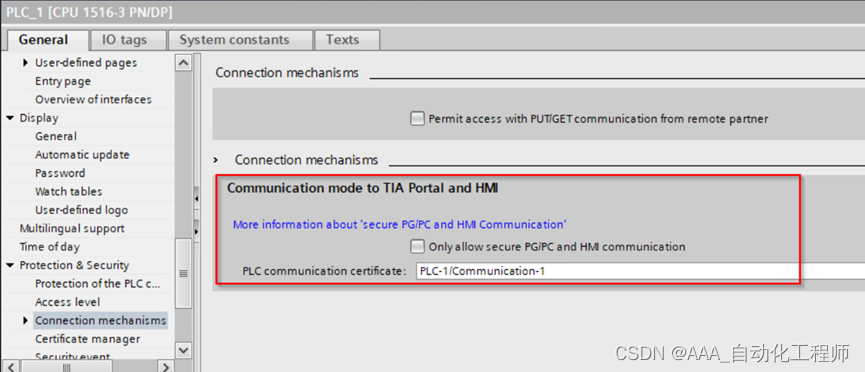

对于版本< V17 的 HMI 要能与这些控制器进行通信 ,在“保护与安全>连接机制”下的CPU设置中，必须禁用“仅允许安全的 PG/PC 和 HMI 通信”功能。

如下图所示，

当这些修改重新加载到控制器上后，即重新下载组态配置后，可以重新建立 CPU 和 HMI 之间的连接。
