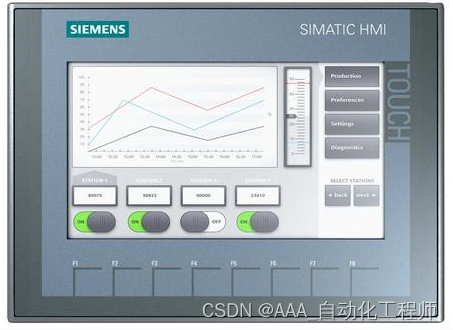

西门子KTP触摸屏做画面时如何把设备图片或Logo做到画面上？

0.1

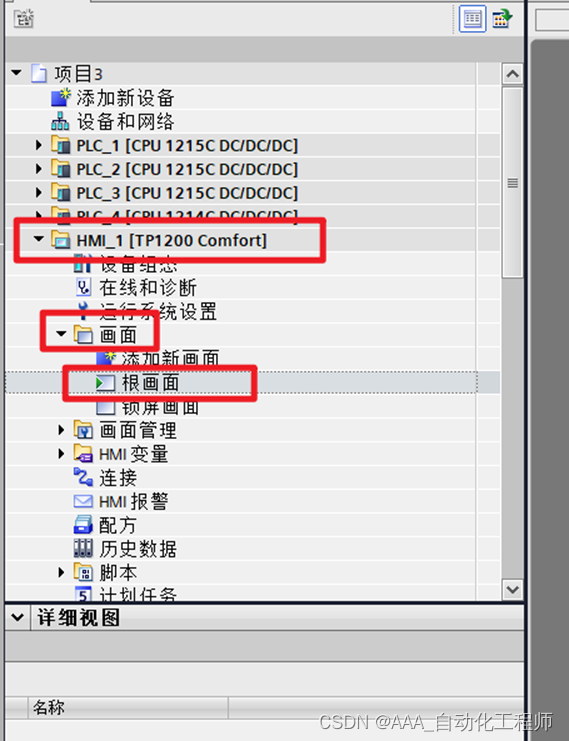

如下图所示，新建一个项目，添加一个触摸屏设备，这里以TP1200 Comfort触摸屏为例进行说明，双击进入根画面，

1

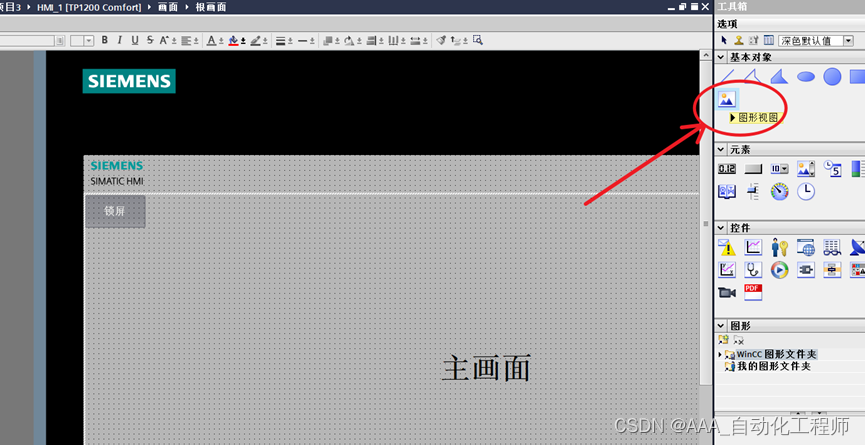

如下图所示，在右侧的工具箱中找到“图形视图”，添加到左侧画面中，

2

如下图所示，进入该图形视图的属性—常规界面中，

3

如下图所示，点击下方的“从文件创建新图形”图标，此时会弹出文件目录让我们选择，
