物联网单片机第一堂实验课，同学们似乎都被建立keil和proteus的链接难倒了，但是大家敲代码似乎有没啥问题hh，于是写下这篇教程防止自己失忆，给同学们一些小小的帮助。

下面我会介绍一下如何建立连接关系，实现keil编写的程序实时在proteus上调试。

一、安装

Keil uVision5 c51版：暂无

proteus：暂无

二、连接操作

1.1 必备文件：VDM51.dll



将VDM51.dll复制进 keil路径中Keil_v5\C51\BIN

以及proteus安装路径\Proteus 8 Professional\MODELS中

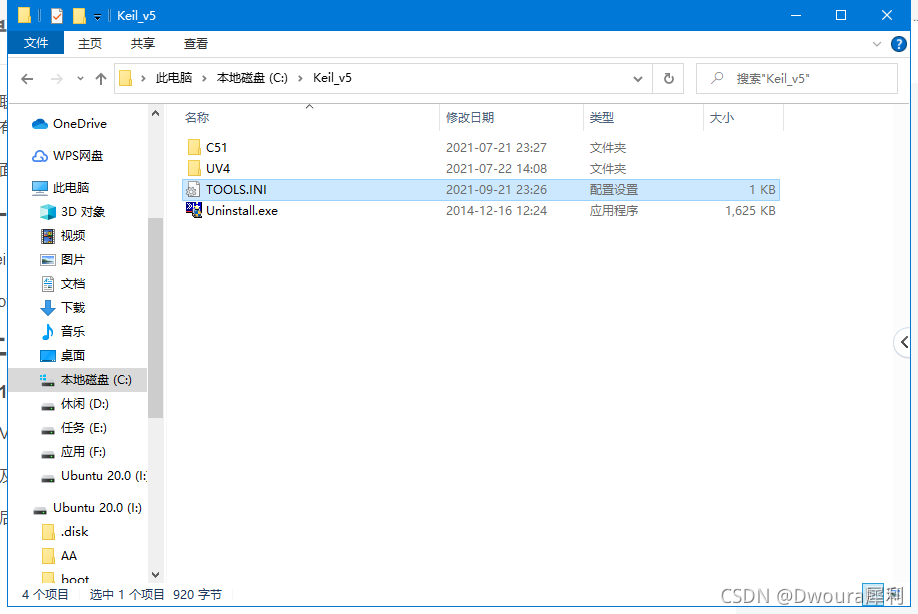

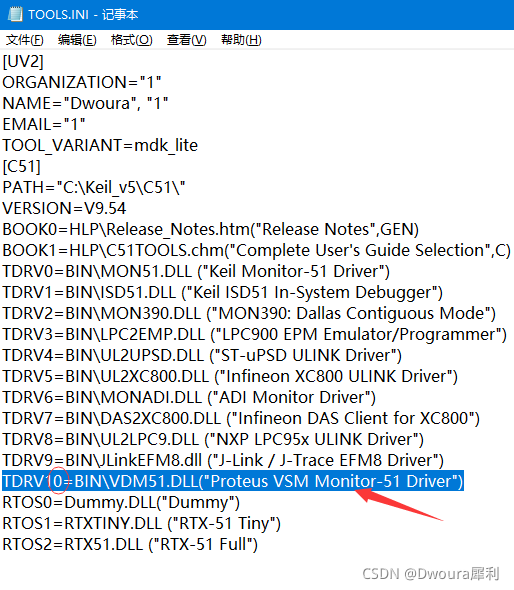

keil安装目录中编辑TOOLS.INI文件

 在TDRV的末行加上一行：

TDRV10=BIN\VDM51.DLL("Proteus VSM Monitor-51 Driver")

注意：此处的TDRV10是基于上一行TDRV9向下顺延，若只有TDRV8，顺延写上TDRV9即可。

1.2 利用Proteus的远程编译监视器实现keil软件中实时调试代码

先打开Proteus（装在c盘的话最好右键管理员启动）

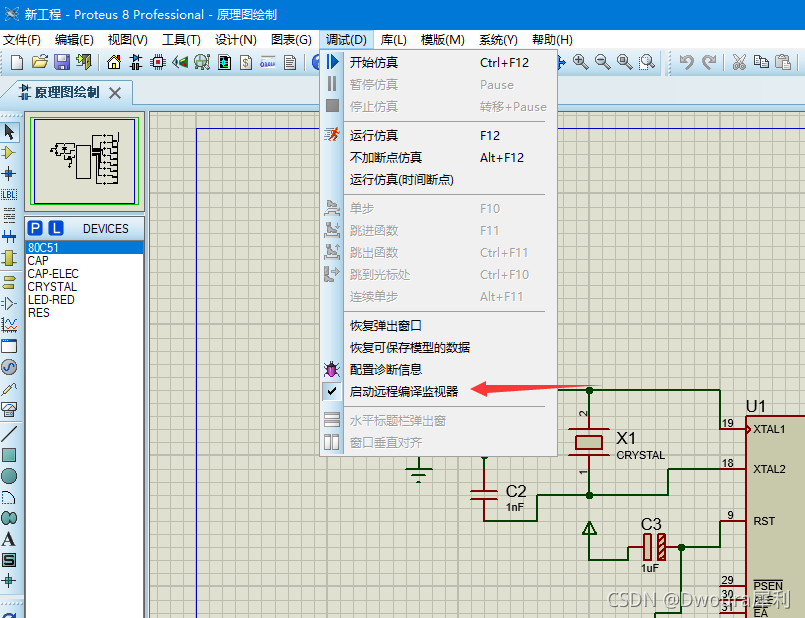

点击菜单栏--调试--启动远程编译监视器  一定要确保开启！

 这里省略了板子的绘制，需要的可以另找教程。

打开Keil，载入你的代码文件。

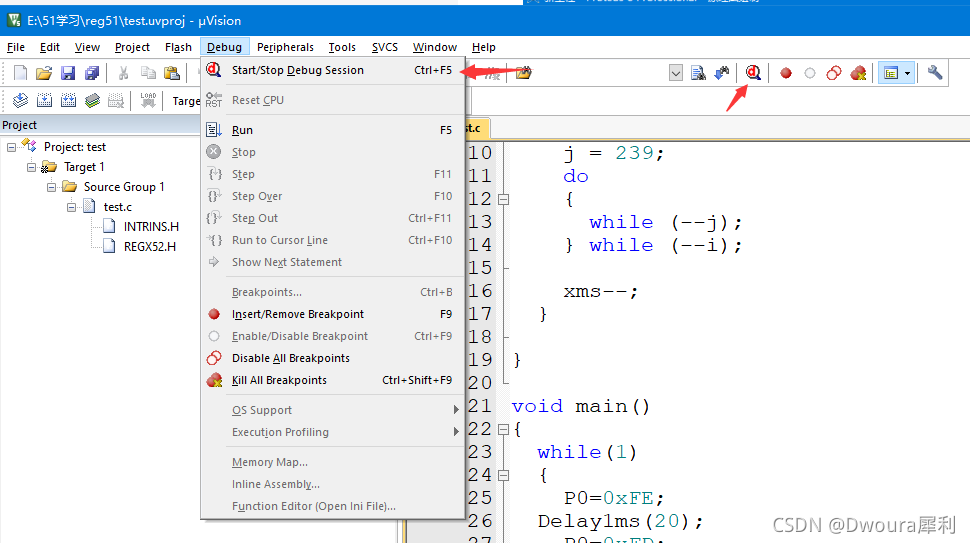

这里我们是利用keil的debug实现单片机调试

两个箭头所指按钮功能相同。

但是在调试前还有以下几个步骤！每次新的project都需要操作一次

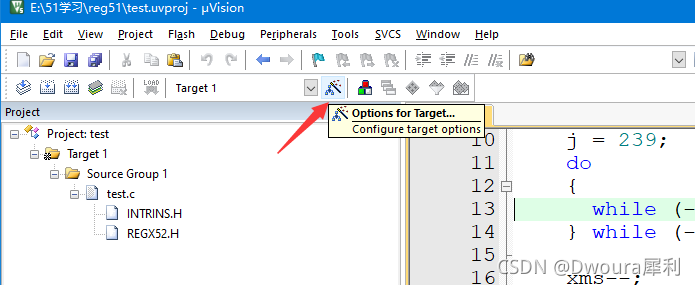

 单击目标选项

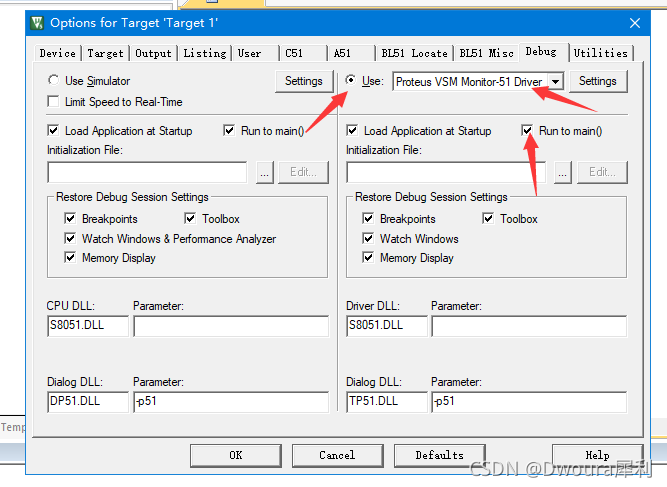

 在Debug里完成三个红箭头所指

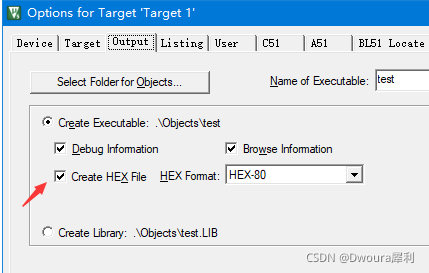

 把Output的Create HEX File也打上勾，这会生成可烧录到单片机的程序文件

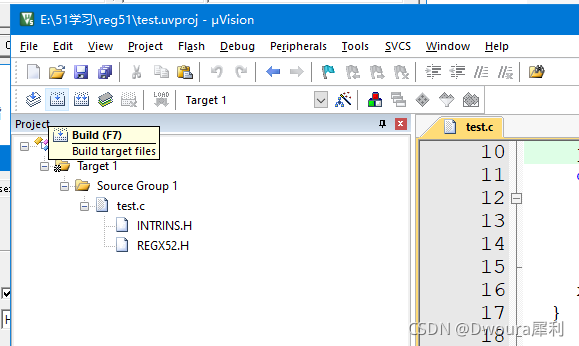

 最后回到主界面，确认代码无误后build一下你的project，然后就可以在debug里实现调试啦！

三、样例展示

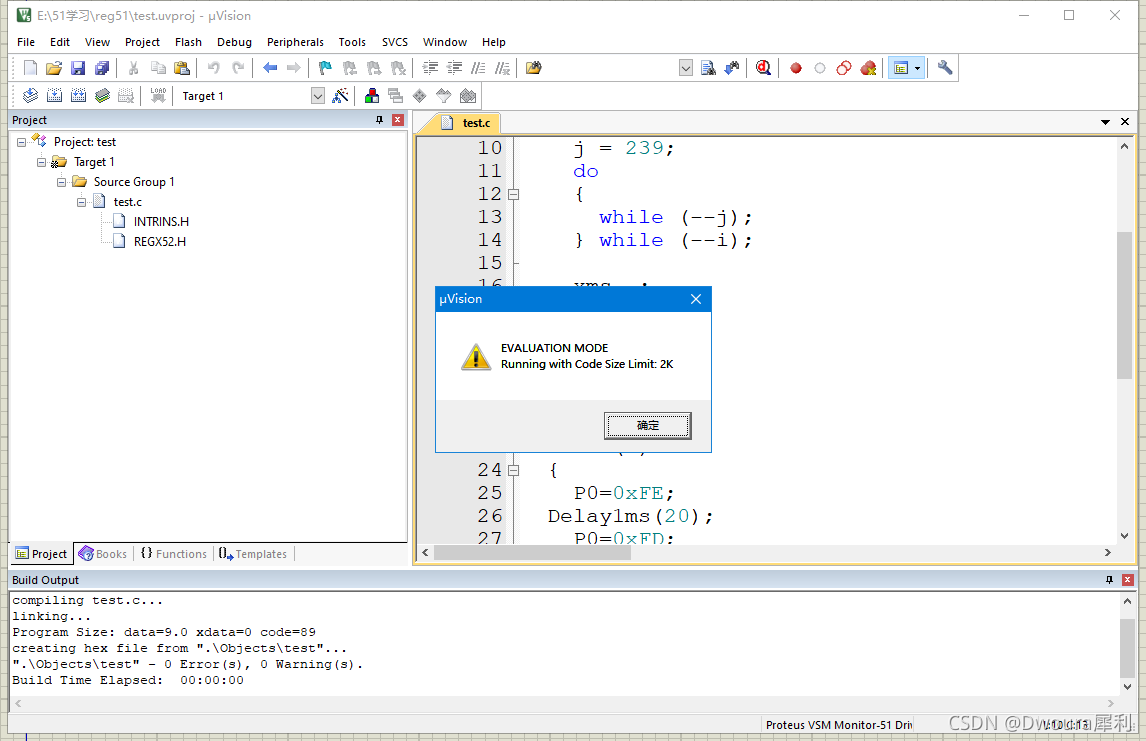

单击debug后出现这个点确定即可

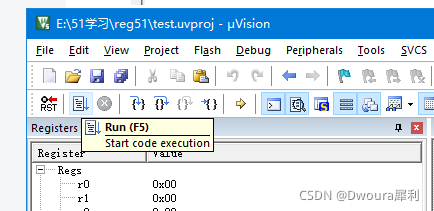

这是执行调试

这是分布操作，一步一步调试

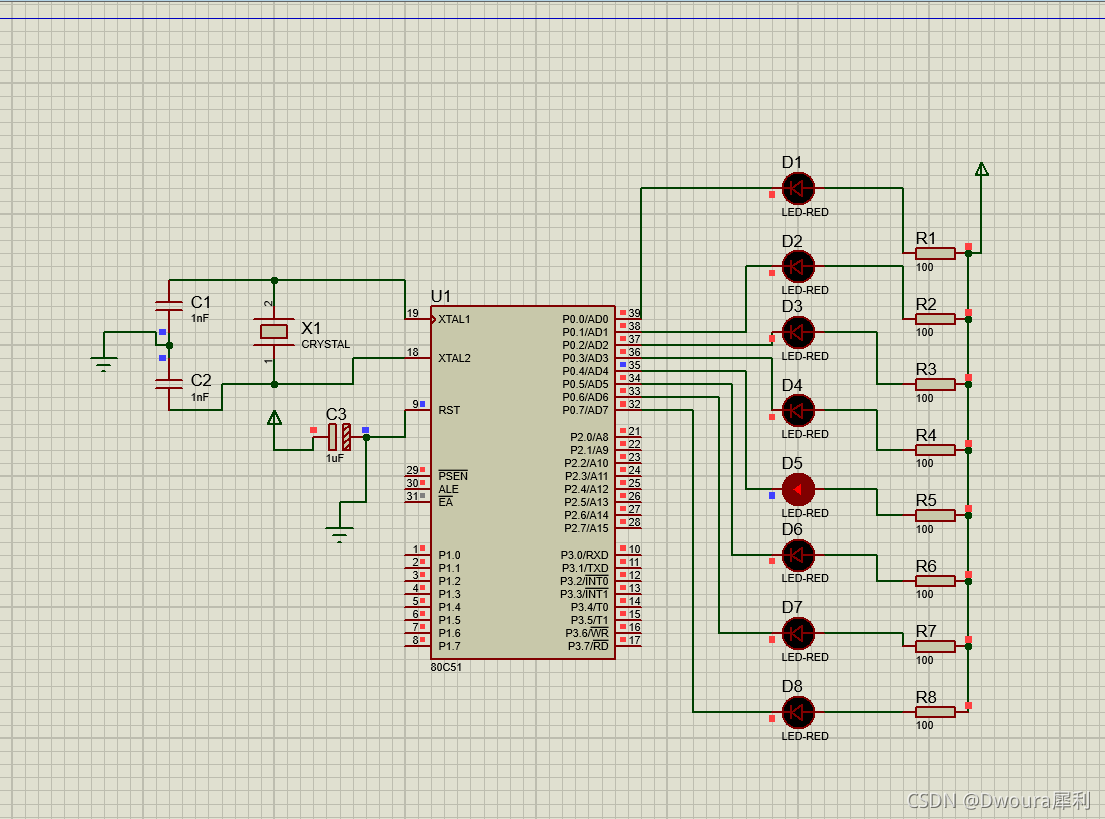

在keil里Run起来后就会在proteus看到小灯亮起来了！（我的是流水灯，实际上它会流）

第一次模仿着别人的视频画的=-=略显粗糙，有什么错误的地方烦请指正
