服务器硬件及RAID配置实战

服务器硬件及RAID配置实战

RAID磁盘阵列介绍

• 是Redundant Array of Independent Disks的缩写，中文简称为独立冗余磁盘阵列
• 把多块独立的物理硬盘按不同的方式组合起来形成一个硬盘组（逻辑硬盘），从而提供比单个硬盘更高的存储性能和提供数据备份技术
• 组成磁盘阵列的不同方式称为RAID级别（RAID Levels）
• 常用的RAID级别

RAID0，RAID1，RAID5，RAID6 ，RAID1+0等

RAID 0 磁盘阵列介绍

• RAID 0连续以位或字节为单位分割数据，并行读/写于多个磁盘上，因此具有很高的数据传输率，没有数据冗余
• RAID 0只是单纯地提高性能，并没有为数据的可靠性提供保证，而且其中的一个磁盘失效将影响到所有数据
• RAID 0不能应用于数据安全性要求高的场合

RAID 1 磁盘阵列介绍

• 通过磁盘数据镜像实现数据冗余，在成对的独立磁盘上产生互为备份的数据
• 当原始数据繁忙时，可直接从镜像拷贝中读取数据，因此RAID 1可以提高读取性能
• RAID 1是磁盘阵列中单位成本最高的，但提供了很高的数据安全性和可用性。当一个磁盘失效时，系统可以自动切换到镜像磁盘上读写，而不需要重组失效的数据

搭建磁盘阵列

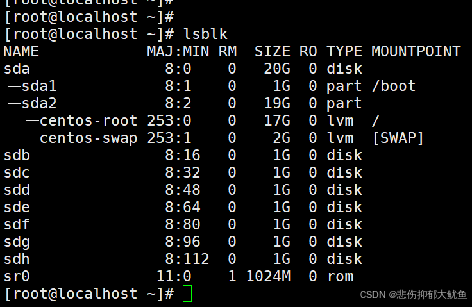

• 新硬盘

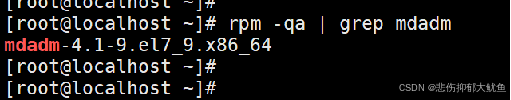

• mdadm：multiple devices admin

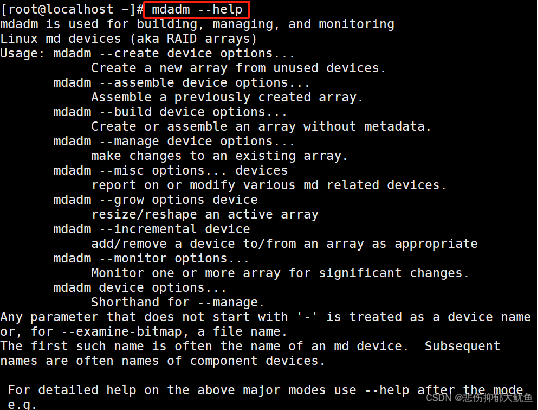

• 查看帮助




mdadm

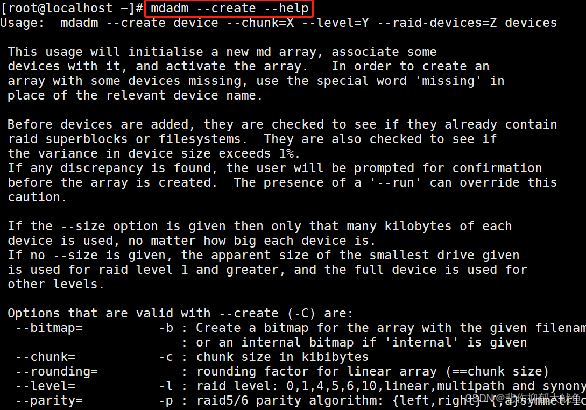

• 创建raid

mdadm -C /dev/md0 -l 0 -n 2 /dev/sd[bc]1

​ -C 或 --create
-l 或 --level：raid级别
-n 或–raid-devices：raid设备数量

• 查看raid

mdadm -D /dev/md0

​ -D 或 --detail

• 添加新磁盘

mdadm   raid设备名   -a   磁盘设备名

​ -a 或 --add

• 标记设备损毁

mdadm   raid设备名   -f   磁盘设备名

​ -f 或 --fail

• 移除磁盘

mdadm   raid设备名   -r   磁盘设备名

​ -r 或 --remove

• 删除raid

mdadm   -S    raid设备名

​ -S 或 --stop

RAID 0

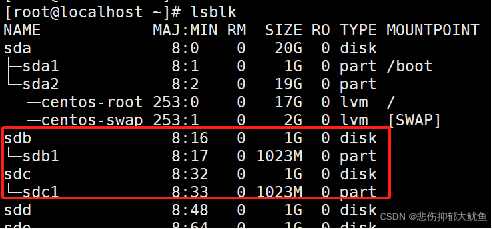

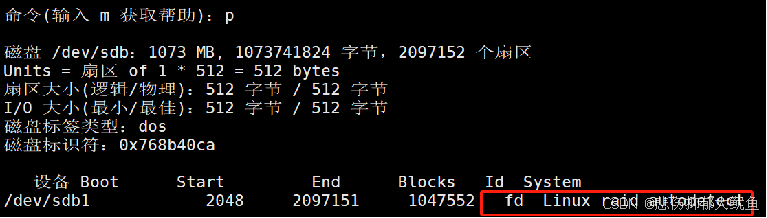

• 分区类型：fd

• 创建

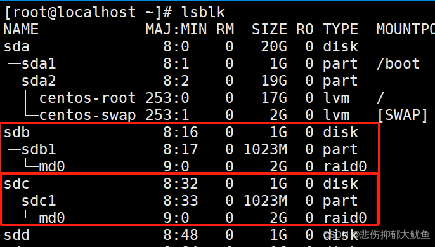

• 查看

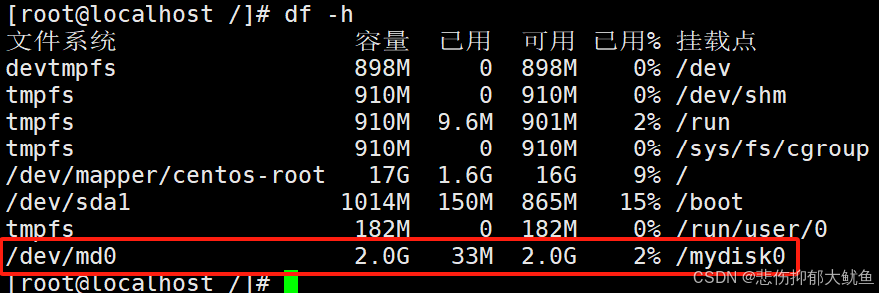

• 还需要格式化、挂载才可以正常使用（略）

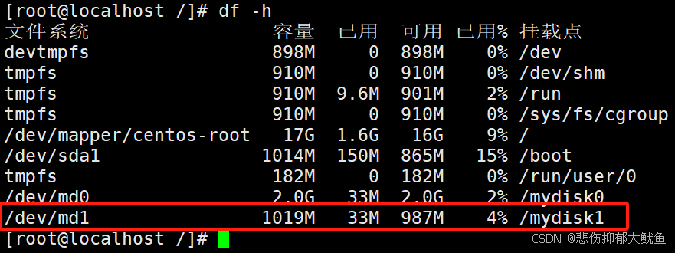

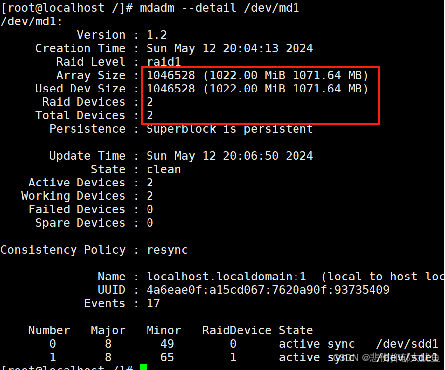

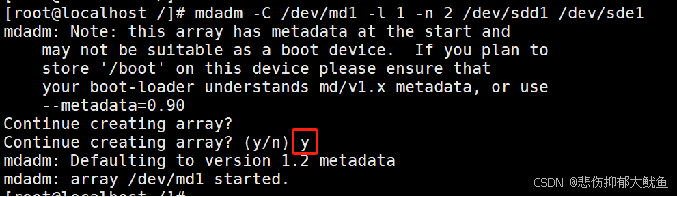

RAID 1

• 步骤略…

模拟冗余备份和数据灾难恢复

1. 在原分区中创建若干文件做测试
2. 添加热备磁盘（必须与原先的磁盘一样）
3. 模拟磁盘损坏
4. 查看文件是否正常
5. 移除损坏的磁盘

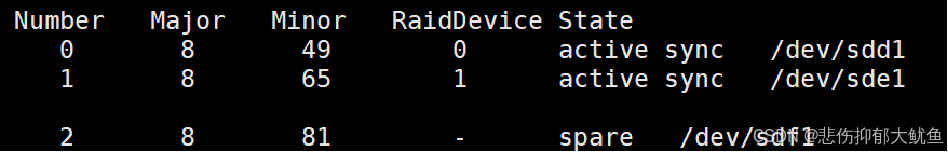

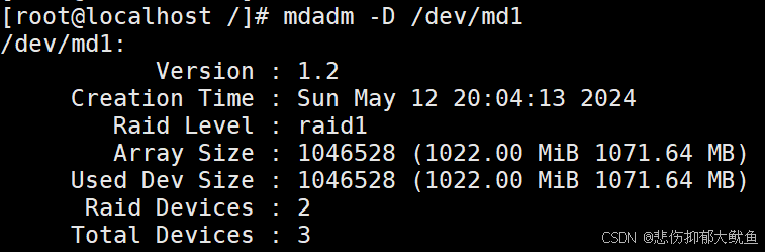

• 添加热备磁盘后

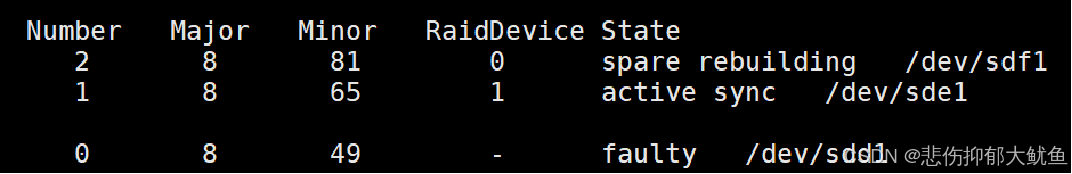

• 磁盘损毁后

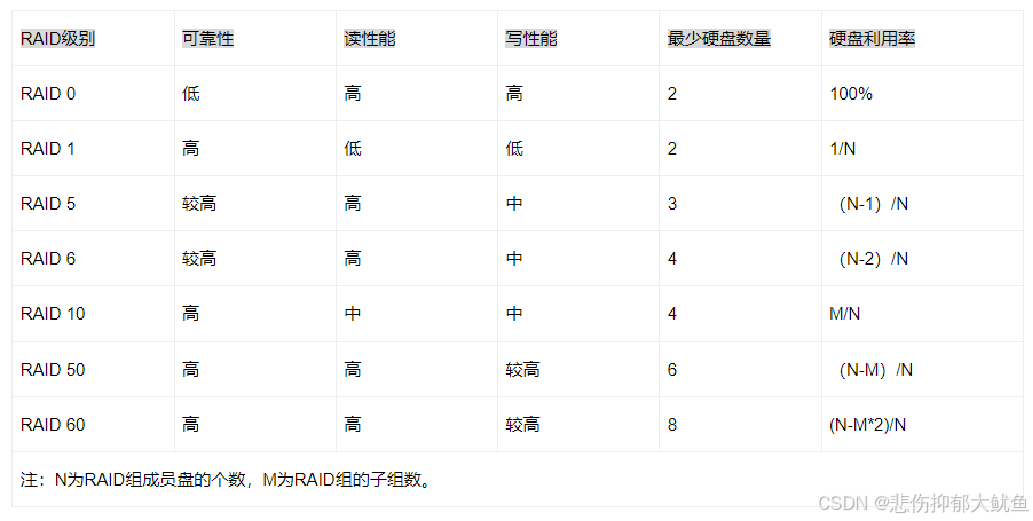

小结

阵列卡介绍

• 阵列卡是用来实现RAID功能的板卡

• 通常是由I/O处理器、硬盘控制器、硬盘连接器和缓存等一系列组件构成的

• 不同的RAID卡支持的RAID功能不同

  ​ 例如支持RAlD0、RAID1、RAID5、RAID10等

• RAID卡的接口类型

  IDE接口、SCSI接口、SATA接口和SAS接口

阵列卡的缓存

• 缓存（Cache）是RAID卡与外部总线交换数据的场所，RAID卡先将数据传送到缓存，再由缓存和外边数据总线交换数据

• 缓存的大小与速度是直接关系到RAID卡的实际传输速度的重要因素
  D功能不同

  ​ 例如支持RAlD0、RAID1、RAID5、RAID10等

• RAID卡的接口类型

  IDE接口、SCSI接口、SATA接口和SAS接口

阵列卡的缓存

• 缓存（Cache）是RAID卡与外部总线交换数据的场所，RAID卡先将数据传送到缓存，再由缓存和外边数据总线交换数据
• 缓存的大小与速度是直接关系到RAID卡的实际传输速度的重要因素
• 不同的RAID卡出厂时配备的内存容量不同，一般为几兆到数百兆容量不等
