静态路由综合实验

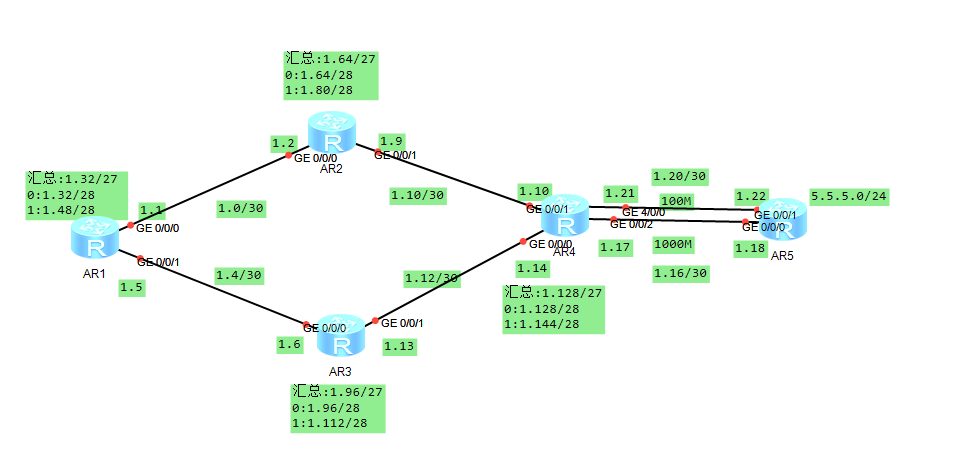

一、实验拓扑（截自己的图）

1.10/30写错了，应该是1.8/30

二、实验需求

1. 除了R5的环回地址固定5.5.5.0/24，其他网段基于192.168.1.0/24进行合理划分；

2. R1-R4每个路由器存在两个环回接口，模拟PC，地址也在192.168.1.0/24网络内；

3. R1-R4不能直接编写到达5.5.5.0/24的静态路由，但依然可以访问；

4. 全网可达，尽量减少每台路由器路由条目数量，避免环路；

5. R4与R5间，正常1000M链路通信，故障时自动改为100M；

三、实验思路

1、划分IP（划分IP的方式有多种，以下划分方式可做为参考），并给相应设备配置IP地址。

分析：纵观整个网络拓扑，需要划分的网段有环回网段8个，骨干网段6个，为节约IP地址，可以给点到点的骨干链路分配/30掩码的网段；且因为后续会将R1-R4各自的环回汇总，所以可以在一开始就将其看成一个网段，之后再进行细分。同理，/30也可以细分，那一开始可以将192.168.1.0/24划分为5个大的网段。

2、编写除了到达5.5.5.0/24之外，到达其他网段的静态路由

3、配置缺省路由，实现5.5.5.0/24互通，至此实现全网通，并测试

4、防环，做黑洞路由配置

5、做备份，通过改变路由条目优先级实现，并观察静态路由表变化

6、测试，观察1000Mb/s链路故障时，数据能否走100Mb/s链路。

四、实验验收

1. 划分地址（截图或是文字叙述）

192.168.1.0/24

192.168.1.000  00000--192.168.1.0/27--骨干

     192.168.1.000  00000--192.168.1.0/30 1.1 1.2

     192.168.1.000  001 00-- 192.168.1.4/30 1.5 1.6

     192.168.1.000  010 00-- 192.168.1.8/30 1.9 1.10

192.168.1.000  011 00--192.168.1.12/30

192.168.1.000  100 00--192.168.1.16/30

192.168.1.000  101 00--192.168.1.20/30

192.168.1.000  110 00--保留

192.168.1.000  111 00

192.168.1.001  00000--192.168.1.32/27--R1环回

192.168.1.001  0 0000--192.168.1.32/28-- loopback0

192.168.1.001  1 0000--192.168.1.48/28--1

192.168.1.010  00000--192.168.1.64/27 -- R2环回

192.168.1.010  0 0000--192.168.1.64/28

192.168.1.010  1 0000--192.168.1.80/28

192.168.1.011  00000--192.168.1.96/27 --R3环回

192.168.1.011  0 0000 --1.96/28

192.168.1.011  1 0000-- 1.112/28

192.168.1.100  00000--192.168.1.128/27 --R4环回

192.168.1.100  0 0000--192.168.1.128/28

192.168.1.100  1 0000 -- 192.168.1.144/28

192.168.1.101  00000--保留

192.168.1.110  00000

192.168.1.111  00000

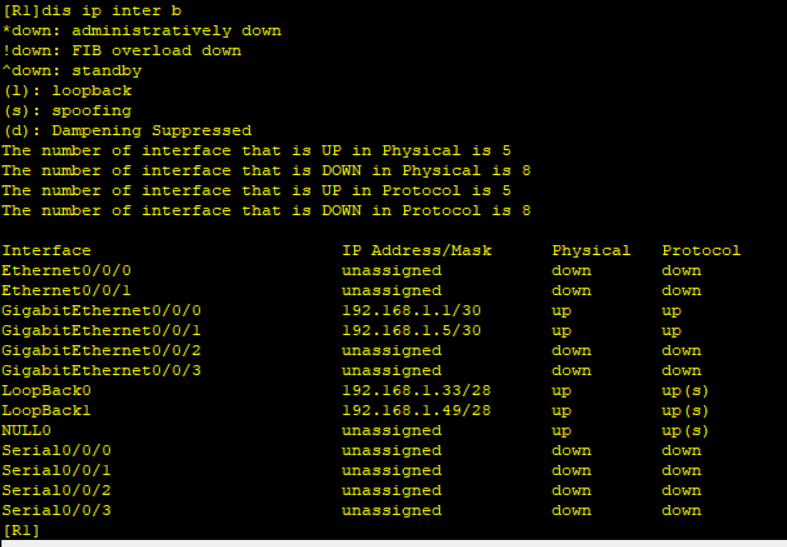

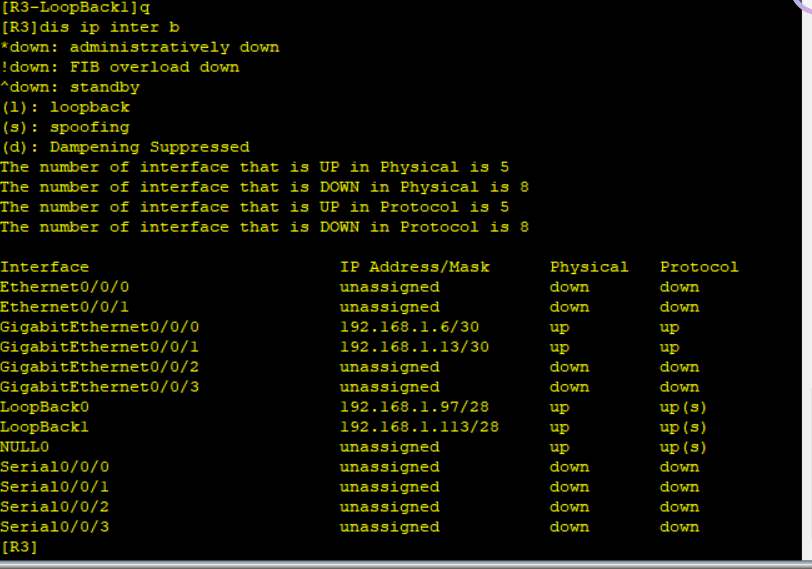

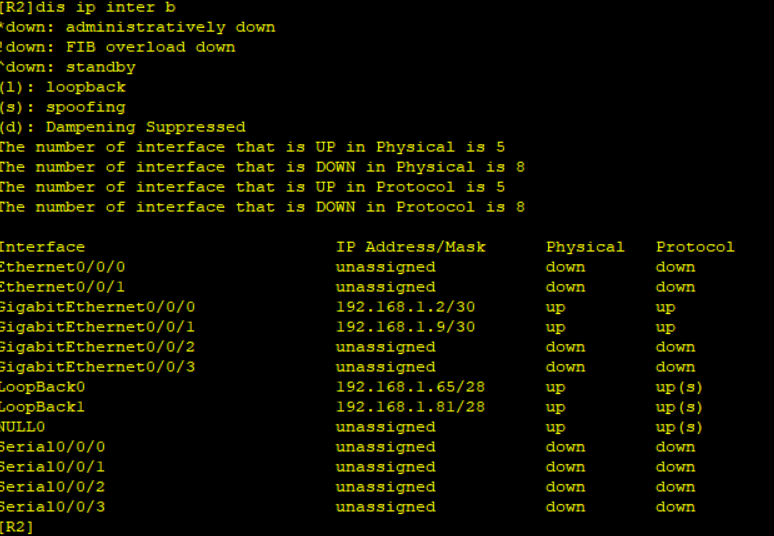

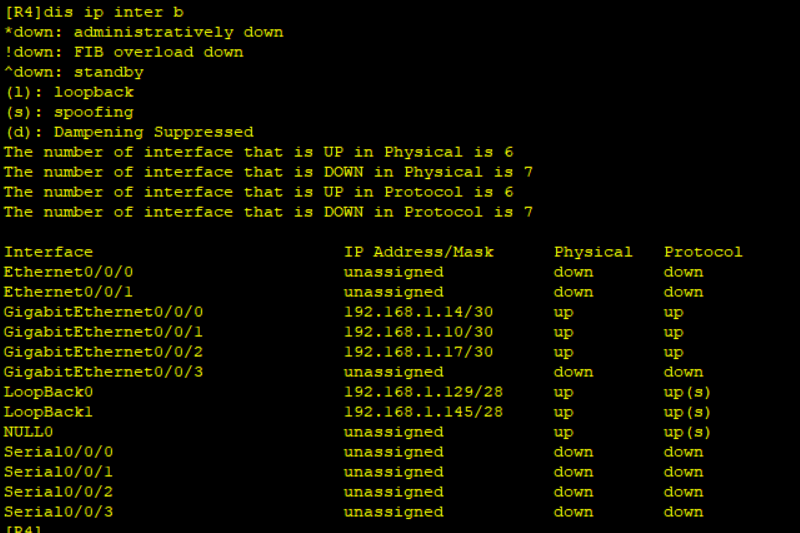

2. 配置IP地址（使用 display ip interface brief 命令截图各设备配置情况）

R1：

R2：

R3：

R4：

R5：

【小贴士】ping对端可以测试IP地址配置是否有问题

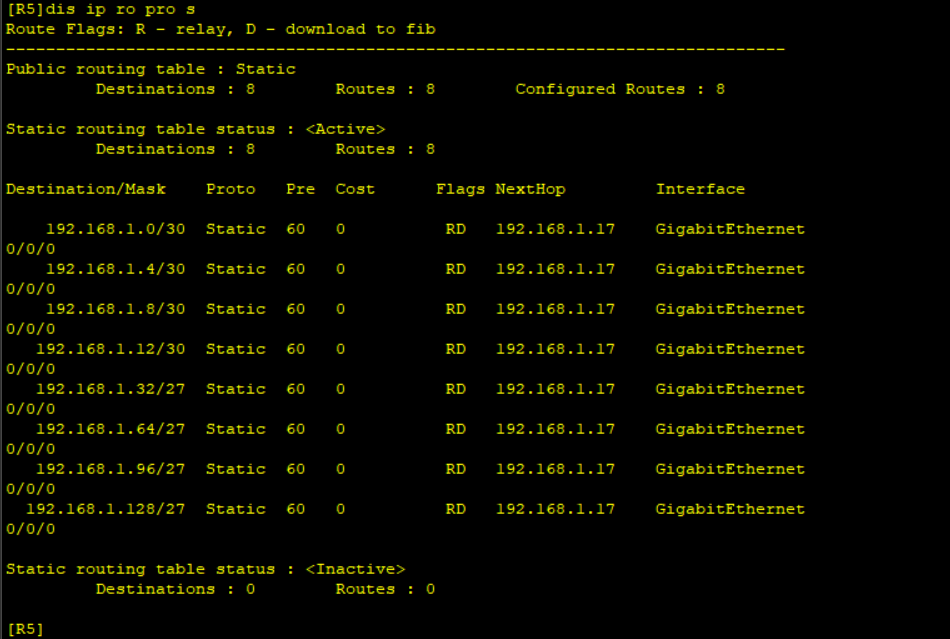

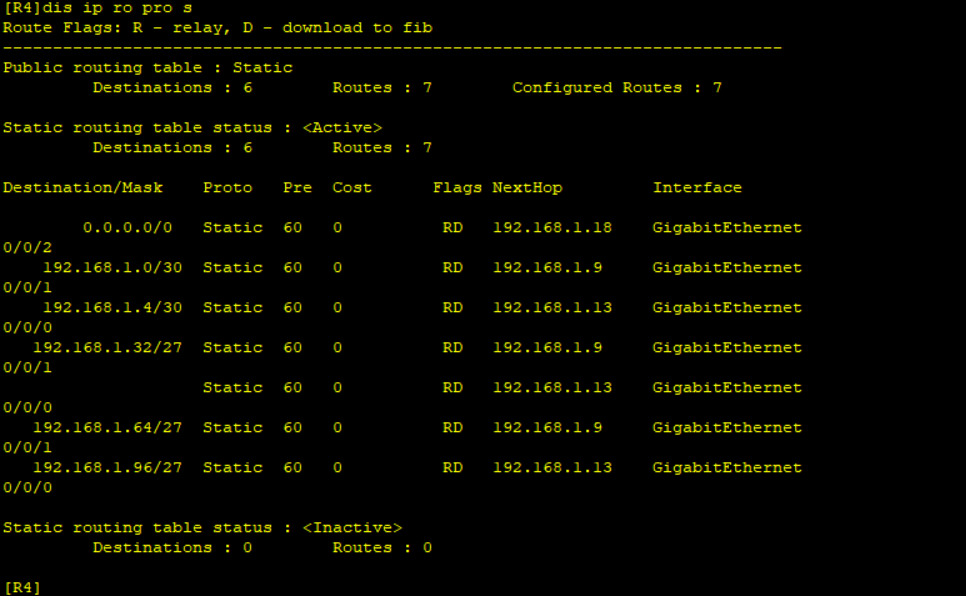

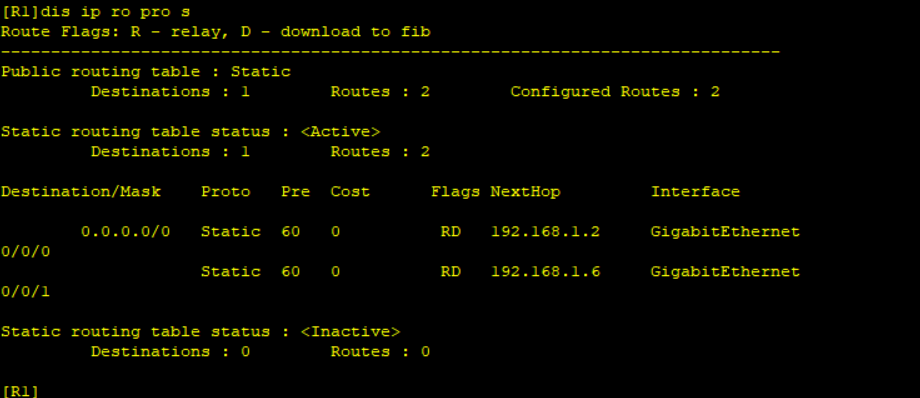

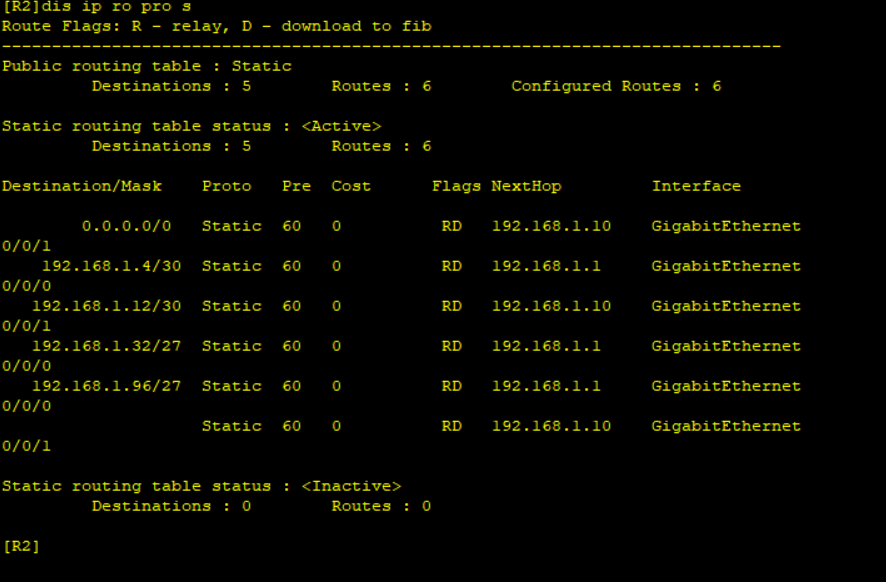

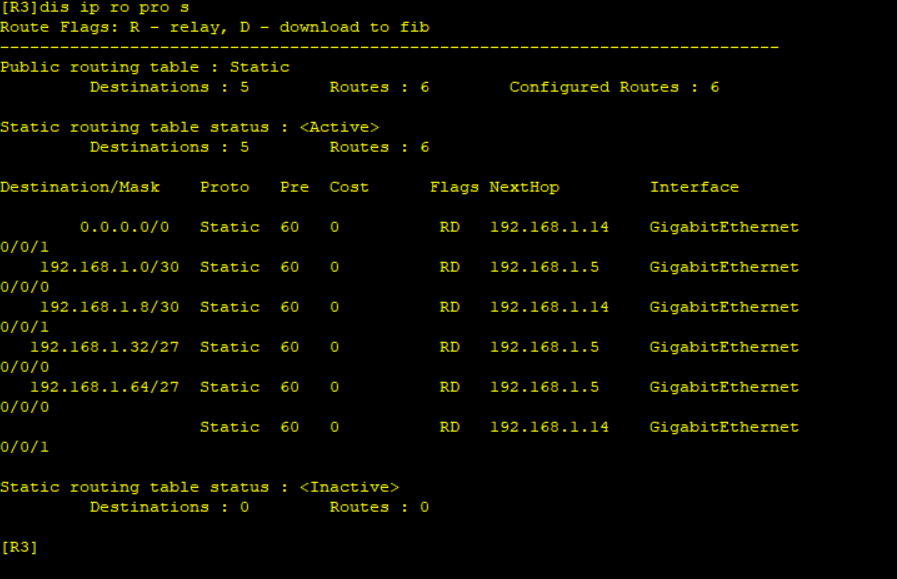

3. 验收基础路由（使用 display ip routing-table protocol static 查看各设备路由）

R1：

R2：

R3：

R4：

R5：

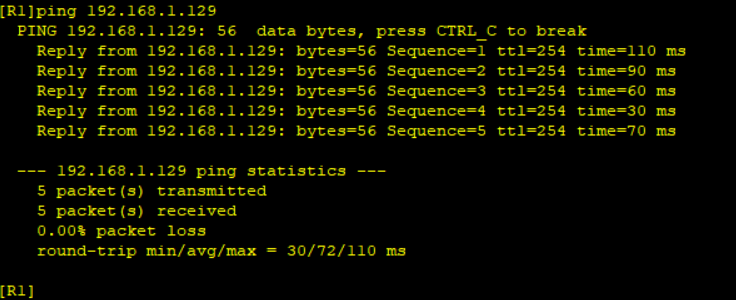

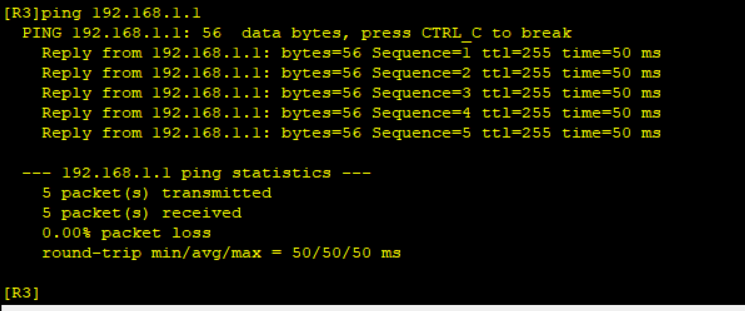

Ping测试图（随意ping，放两张截图）

【小贴士】基础路由配置完成后，应该是除了5.5.5.0/24网段都能通，没通检查自己的路由是否完整，是否配置有误

4. 验收缺省路由

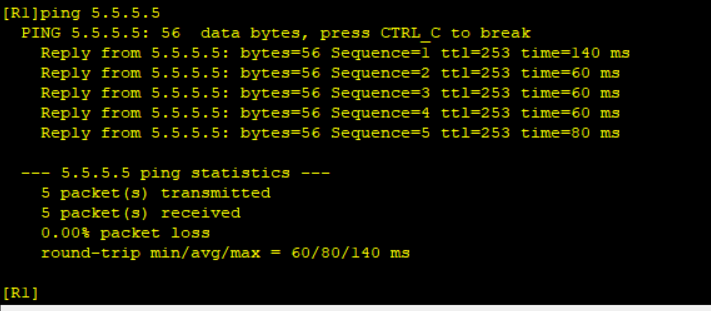

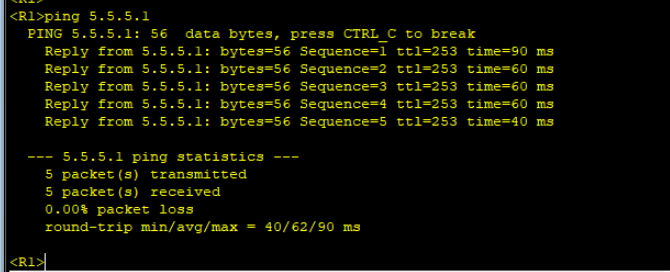

R1 Ping 5.5.5.0/24网段（截图）

【小贴士】缺省路由必须延一个方向进行，切勿折返，会出环

5. 验收空接口路由（使用 display ip routing-table protocol static 截取空接口路由）

R1：

R2：

R3：

R4：

6. 验收浮动静态路由（使用 display ip routing-table protocol static 截取Inactive部分的路由）

R4：

R5：

将1000M路断开测试（shutdown关闭接口）： R1 ping 通 5.5.5.0/24网段截图：

五、实验心得

让我自己更好的了解静态路由，本次练习将除R5的换回地址以外的所有网段基于192.168.1.0/24进行合理的IP地址划分。利用缺省电路等方法减少条目数量，避免环路出现。运用浮动静态电流为整个网络提供备选方案。
