网络传输协议要求
联网系统网络层应支持IP 协议, 传输层应支持 TCP 和 UDP 协议。
上次培训时候时候说过国标2016才支持TCP，2011是不支持的，同时我们大华最新国标为2014（其实也就是2016）是支持TCP的，注意对接选的国标版本。

媒体传输协议要求
视音频流在基于IP 的网络上传输时应支持 RTP/RTCP 协议; 视音频流的数据封装格式应符合4.3.6 中的要求。
视音频流在基于IP 的网络上传输时宜扩展支持 TCP 协议, 协议应符合附录 L 的规定。
下图展示UDP和TCP视频流请求上的区别：

图 (1)请求TCP视频流， RTP负载TCP

图 (2)请求UDP视频流，RTP负载UDP

信息传输延迟时间
当信息(包括视音频信息、控制信息及报警信息等) 经由IP 网络传输时, 端到端的信息延迟时间(包
括发送端信息采集、编码、网络传输、信息接收端解码、显示等过程所经历的时间) 应满足下列要求:
a) 前端设备与信号直接接入的监控中心相应设备间端到端的信息延迟时间应不大于2 s;
b) 前端设备与用户终端设备间端到端的信息延迟时间应不大于4 s。

网络传输带宽
联网系统网络带宽设计应能满足前端设备接入监控中心、监控中心互联、用户终端接入监控中心的带宽要求, 并留有余量。前端设备接入监控中心单路的网络传输带宽应不低于512 kbps, 重要场所的前端设备接入监控中心单路的网络传输带宽应不低于2 Mbps, 各级监控中心间网络单路的网络传输带宽应不低于2.5 Mbps。

网络传输质量
联网系统IP 网络的传输质量(如传输时延、包丢失率、包误差率、虚假包率等) 应符合如下要求:
a) 网络时延上限值为400 ms;
b) 时延抖动上限值为50 ms;
c) 丢包率上限值为1×10-3 ; （重点）
d) 包误差率上限值为1×10-4 。（重点）
上面标红的数据为重点，在视频出现卡顿和拖影时主要查以上两点，排查是那边的网络问题？

如何做UDP视频流分析？
工具下载：
1）下载英文版wireshark  链接：https://pan.baidu.com/s/1Zn-V8WgftPrmSOWdhPG1oA 提取码：1c85
2）下载VLC，百度直接输入下载VLC即可
分析步骤：
1）用wireshark打开报文

2）如果上图中protocol是UDP需要将其转换为RTP，如果直接是RTP可以直接做RTP视频流分析。这个不纠结，转下即可。
简单介绍下原因：先浏览后抓包是RTP报文，先抓包后浏览是UDP报文。其实一样没区别。一般我们都是先抓包后浏览。

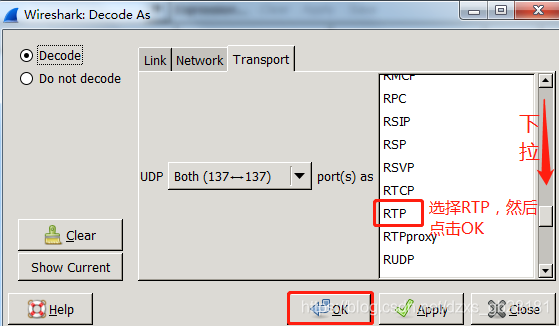

3）UDP转RTP步骤

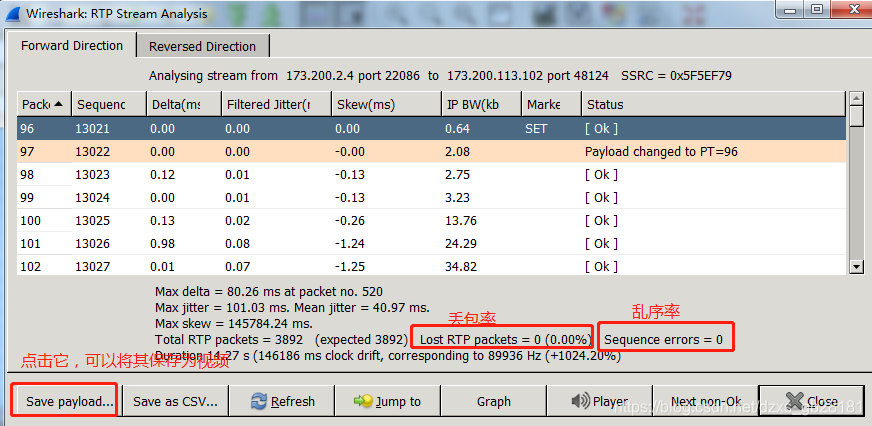

4）RTP视频流分析

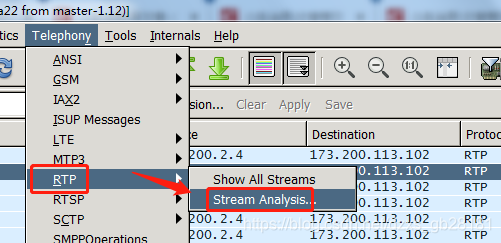

选中一行RTP报文，然后点击Telephony---RTP---Stream Analysis


a. lost RTP packet 为丢包率，符合标准
b. Sequence errors为乱序率，符合标准
