BLDC无刷直流电机Simulink模型（数学方法搭建）

BLDC无刷直流电机Simulink模型（数学方法搭建）
版本:marlab2018a，可生成低版本
包括:模型，设计文档，电机参数m文件

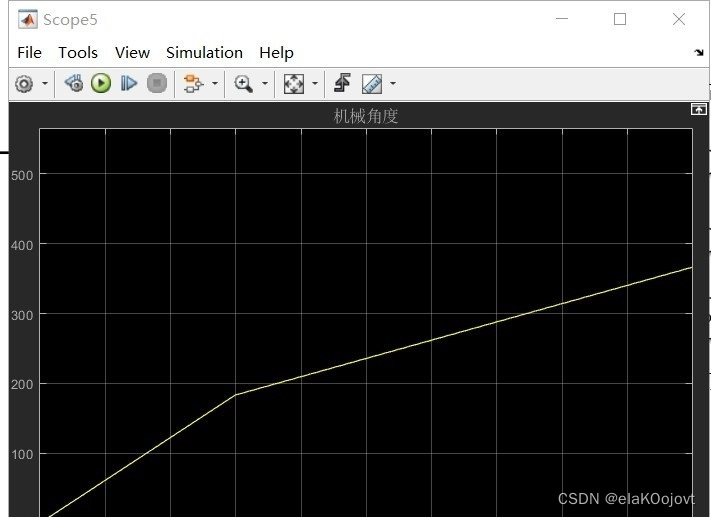

仿真时在第三秒加入3Nm的负载，图中为模型和仿真结果（输出扭矩，转速，转子位置，机械角度）
模型优点:纯数学方法搭建，可生成代码刷进控制器做SIL测试（simscape搭建的模型无法生成代码）
模型缺点:转速波动大，可以通过与真实电机参数匹配或滤波的方式解决。

本文将为大家介绍BLDC无刷直流电机Simulink模型的数学方法搭建过程。本模型可在marlab2018a版本中生成，也可以生成低版本。模型中包括模型、设计文档以及电机参数m文件。

在本模型中，仿真时在第三秒加入3Nm的负载，同时输出扭矩、转速、转子位置以及机械角度。与其他模型相比，本模型的优势在于其纯数学方法的搭建。因此，该模型可生成代码刷进控制器，进行SIL测试，这是普通simscape搭建的模型无法实现的。

然而，该模型也存在一定的缺陷，比如转速波动较大。但是，这一问题可以通过与真实电机参数匹配或滤波的方式来解决。

接下来，我们将详细介绍BLDC无刷直流电机Simulink模型的数学方法搭建过程。

第一步，我们需要先了解BLDC无刷直流电机的原理及其模型搭建方法。BLDC无刷直流电机是由电枢和永磁体组成，其中永磁体是固定的，电枢则随电流的变化而转动。我们可以通过搭建电机的电路模型来描述电机的运行过程。

第二步，我们需要在Simulink中拖拽相应的模块，例如电路模块、转速计算模块、扭矩计算模块等，将其组合成一个完整的模型。

第三步，我们需要设置电机的参数，包括电感、电阻、永磁体的磁势等。这些参数都是通过实验测量得出的，因此需要对实验数据进行处理，得出相应的参数值。

第四步，我们需要进行仿真测试，将负载加入模型中，观察模型的输出。根据观测结果，我们可以进行相应的调整，以优化模型的性能。

最后，我们需要进行代码生成和SIL测试，将模型的代码刷进控制器，进行SIL测试，以确保模型的有效性和精度。需要注意的是，BLDC无刷直流电机的数学模型较为复杂，因此在模型搭建和测试过程中，需要对数据进行充分的处理和分析。

总结来说，BLDC无刷直流电机Simulink模型的数学方法搭建是一项相对较为复杂的工作，需要充分考虑实验数据、模型参数以及仿真测试的结果。本文从模型的搭建方法、参数设置、仿真测试以及代码生成和SIL测试等方面详细介绍了该模型的搭建过程，并针对性地分析了其优缺点。相信通过本文的介绍，读者们可以更加深入地了解BLDC无刷直流电机Simulink模型的数学方法搭建，更好地应用到实际控制系统中。

相关代码,程序地址：http://lanzouw.top/684998491900.html
