51单片机中DS1302模块

DS1302的介绍

DS1302是由美国DALLAS公司推出的具有涓细电流充电能力的低功耗实时时钟芯片。它可以对年、月、日、周、时、分、秒进行计时，且具有闰年补偿等多种功能 RTC(Real Time Clock)：实时时钟，是一种集成电路，通常称为时钟芯片

DS1302结构

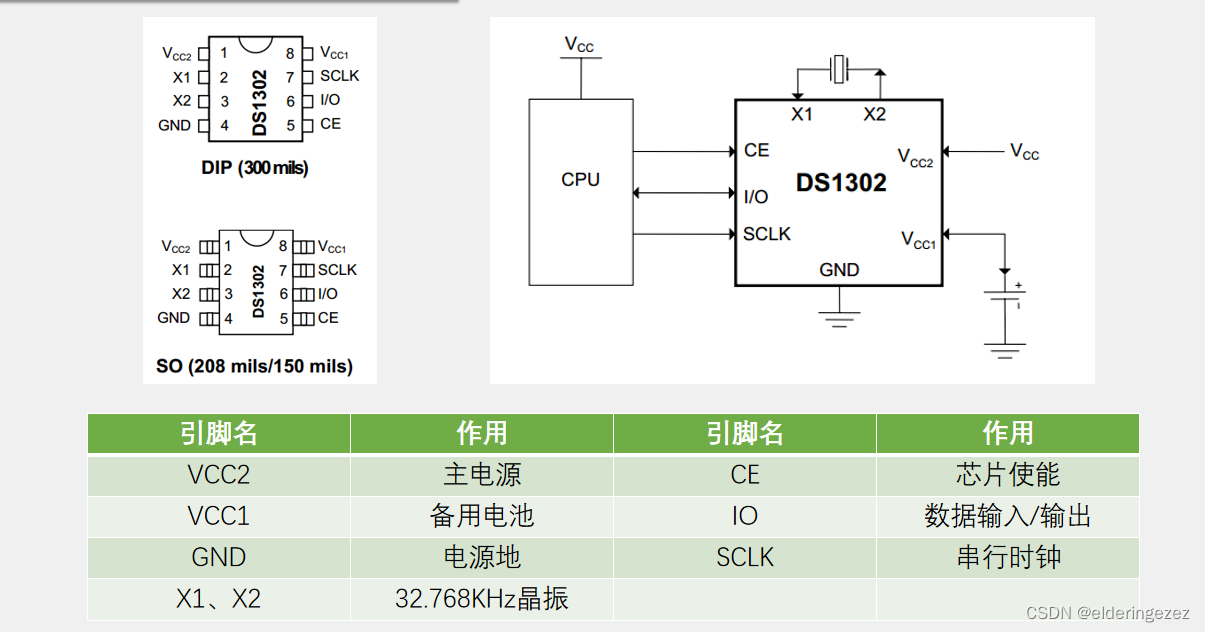

引脚定义和应用电路

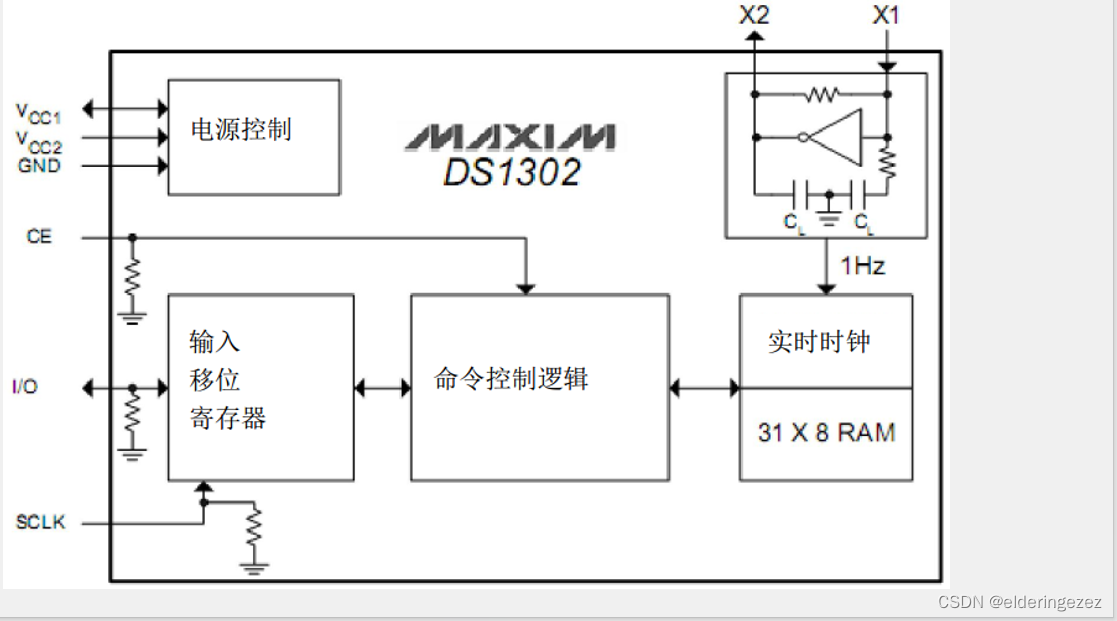

内部框架图

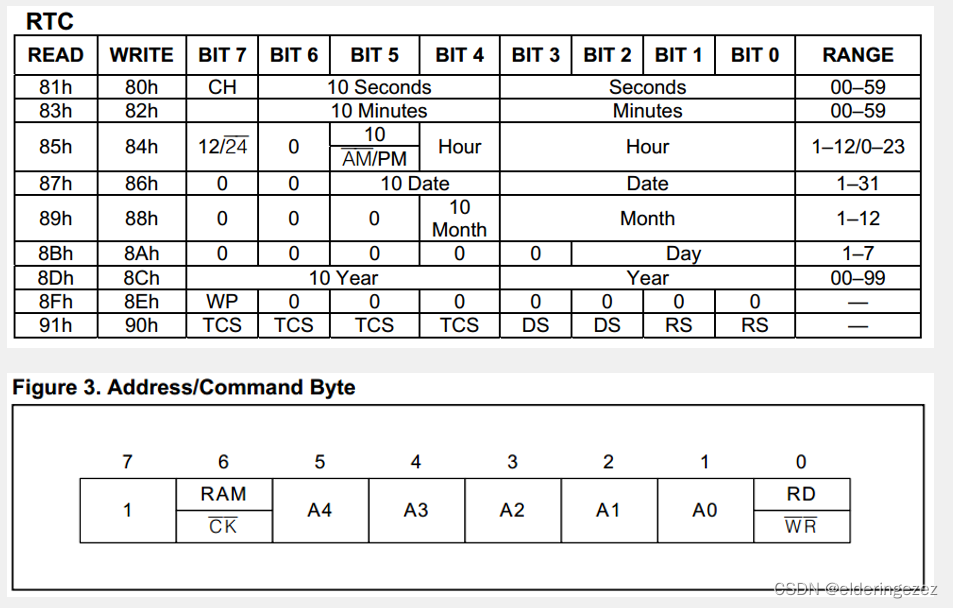

寄存器定义

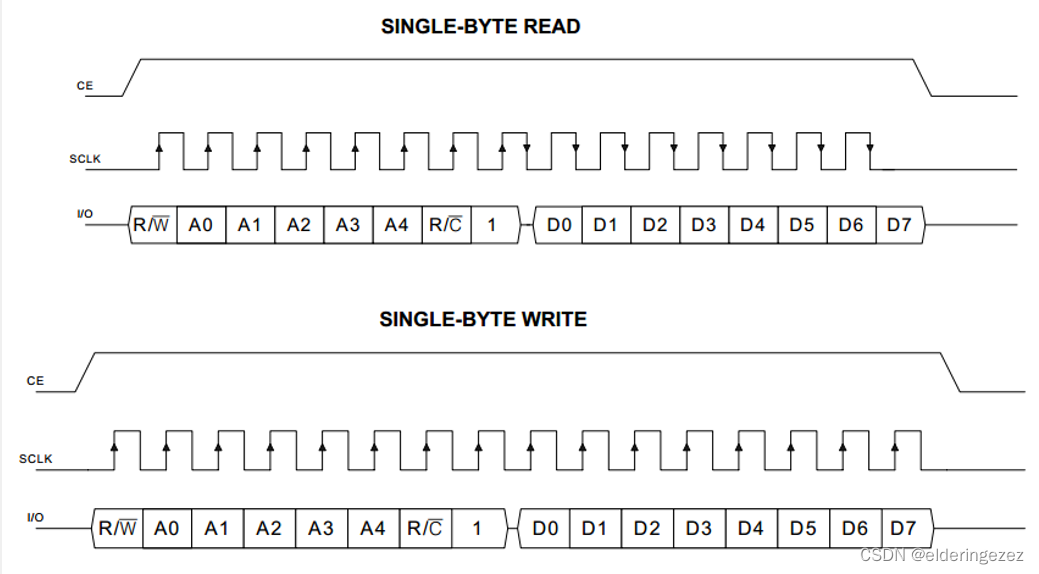

数据传输摘要

DS1302代码实现

DS1302初始化

void DS1302_Init(void)
{
	DS1302_CE=0;
	DS1302_SCLK=0;
}

CE、SCLK为0，准备后续操作。

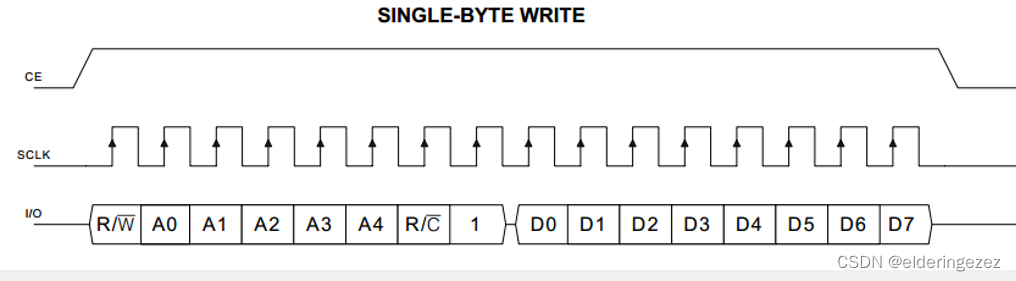

DS1302写一个字节

void DS1302_WriteByte(unsigned char Command,Data)
{
	unsigned char i;
	DS1302_CE=1;
	for(i=0;i<8;i++)
	{
		DS1302_IO=Command&(0x01<<i);
		DS1302_SCLK=1;
		DS1302_SCLK=0;
	}
	for(i=0;i<8;i++)
	{
		DS1302_IO=Data&(0x01<<i);
		DS1302_SCLK=1;
		DS1302_SCLK=0;
	}
	DS1302_CE=0;
}

* @param  Command 命令字/地址
* @param  Data 要写入的数据

总结：写入数据通过SCLK每次经过上升沿访问地址之后仍然通过上升沿将数据写入DS1302

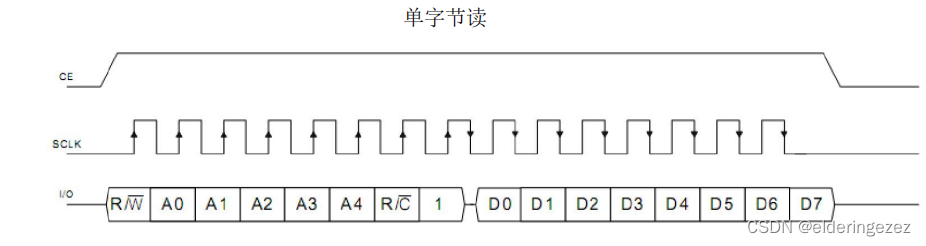

DS1302读一个字节

unsigned char DS1302_ReadByte(unsigned char Command)
{
	unsigned char i,Data=0x00;
	Command|=0x01;	//将指令转换为读指令
	DS1302_CE=1;
	for(i=0;i<8;i++)
	{
		DS1302_IO=Command&(0x01<<i);
		DS1302_SCLK=0;
		DS1302_SCLK=1;
	}
	for(i=0;i<8;i++)
	{
		DS1302_SCLK=1;
		DS1302_SCLK=0;
		if(DS1302_IO){Data|=(0x01<<i);}
	}
	DS1302_CE=0;
	DS1302_IO=0;	//读取后将IO设置为0，否则读出的数据会出错
	return Data;
}

* @param  Command 命令字/地址

第二段for循环代码分析

	for(i=0;i<8;i++)
	{
		DS1302_SCLK=1;
		DS1302_SCLK=0;
		if(DS1302_IO){Data|=(0x01<<i);}
	}

注意第二段for循环的SCLK是由1到0不断循环，因为读数据是通过SCLK的下降沿实现读出Command地址的值。

SCLK的初值先1后0是为了保证后续读数据时候不会损失第一个要读的数据

总结：该段代码第一个for通过上升沿访问到数据储存的地址，再通过下降沿读出地址储存的数据。

源码大合一

#include <REGX52.H>

//引脚定义
sbit DS1302_SCLK=P3^6;
sbit DS1302_IO=P3^4;
sbit DS1302_CE=P3^5;

//寄存器写入地址/指令定义
#define DS1302_SECOND		0x80
#define DS1302_MINUTE		0x82
#define DS1302_HOUR			0x84
#define DS1302_DATE			0x86
#define DS1302_MONTH		0x88
#define DS1302_DAY			0x8A
#define DS1302_YEAR			0x8C
#define DS1302_WP			0x8E

//时间数组，索引0~6分别为年、月、日、时、分、秒、星期
unsigned char DS1302_Time[]={19,11,16,12,59,55,6};

/**
  * @brief  DS1302初始化
  * @param  无
  * @retval 无
  */
void DS1302_Init(void)
{
	DS1302_CE=0;
	DS1302_SCLK=0;
}

/**
  * @brief  DS1302写一个字节
  * @param  Command 命令字/地址
  * @param  Data 要写入的数据
  * @retval 无
  */
void DS1302_WriteByte(unsigned char Command,Data)
{
	unsigned char i;
	DS1302_CE=1;
	for(i=0;i<8;i++)
	{
		DS1302_IO=Command&(0x01<<i);
		DS1302_SCLK=1;
		DS1302_SCLK=0;
	}
	for(i=0;i<8;i++)
	{
		DS1302_IO=Data&(0x01<<i);
		DS1302_SCLK=1;
		DS1302_SCLK=0;
	}
	DS1302_CE=0;
}

/**
  * @brief  DS1302读一个字节
  * @param  Command 命令字/地址
  * @retval 读出的数据
  */
unsigned char DS1302_ReadByte(unsigned char Command)
{
	unsigned char i,Data=0x00;
	Command|=0x01;	//将指令转换为读指令
	DS1302_CE=1;
	for(i=0;i<8;i++)
	{
		DS1302_IO=Command&(0x01<<i);
		DS1302_SCLK=0;
		DS1302_SCLK=1;
	}
	for(i=0;i<8;i++)
	{
		DS1302_SCLK=1;
		DS1302_SCLK=0;
		if(DS1302_IO){Data|=(0x01<<i);}
	}
	DS1302_CE=0;
	DS1302_IO=0;	//读取后将IO设置为0，否则读出的数据会出错
	return Data;
}

/**
  * @brief  DS1302设置时间，调用之后，DS1302_Time数组的数字会被设置到DS1302中
  * @param  无
  * @retval 无
  */
void DS1302_SetTime(void)
{
	DS1302_WriteByte(DS1302_WP,0x00);
	DS1302_WriteByte(DS1302_YEAR,DS1302_Time[0]/10*16+DS1302_Time[0]%10);//十进制转BCD码后写入
	DS1302_WriteByte(DS1302_MONTH,DS1302_Time[1]/10*16+DS1302_Time[1]%10);
	DS1302_WriteByte(DS1302_DATE,DS1302_Time[2]/10*16+DS1302_Time[2]%10);
	DS1302_WriteByte(DS1302_HOUR,DS1302_Time[3]/10*16+DS1302_Time[3]%10);
	DS1302_WriteByte(DS1302_MINUTE,DS1302_Time[4]/10*16+DS1302_Time[4]%10);
	DS1302_WriteByte(DS1302_SECOND,DS1302_Time[5]/10*16+DS1302_Time[5]%10);
	DS1302_WriteByte(DS1302_DAY,DS1302_Time[6]/10*16+DS1302_Time[6]%10);
	DS1302_WriteByte(DS1302_WP,0x80);
}

/**
  * @brief  DS1302读取时间，调用之后，DS1302中的数据会被读取到DS1302_Time数组中
  * @param  无
  * @retval 无
  */
void DS1302_ReadTime(void)
{
	unsigned char Temp;
	Temp=DS1302_ReadByte(DS1302_YEAR);
	DS1302_Time[0]=Temp/16*10+Temp%16;//BCD码转十进制后读取
	Temp=DS1302_ReadByte(DS1302_MONTH);
	DS1302_Time[1]=Temp/16*10+Temp%16;
	Temp=DS1302_ReadByte(DS1302_DATE);
	DS1302_Time[2]=Temp/16*10+Temp%16;
	Temp=DS1302_ReadByte(DS1302_HOUR);
	DS1302_Time[3]=Temp/16*10+Temp%16;
	Temp=DS1302_ReadByte(DS1302_MINUTE);
	DS1302_Time[4]=Temp/16*10+Temp%16;
	Temp=DS1302_ReadByte(DS1302_SECOND);
	DS1302_Time[5]=Temp/16*10+Temp%16;
	Temp=DS1302_ReadByte(DS1302_DAY);
	DS1302_Time[6]=Temp/16*10+Temp%16;
}
