Arduino:基于TFT_espI库使用esp32 DEV Module配置7针1.3寸TFT彩屏LCD

本人由于diy的过程中需要使用esp32配置彩屏,故上网查了相关资料,现将我配置成功的过程分享一下.

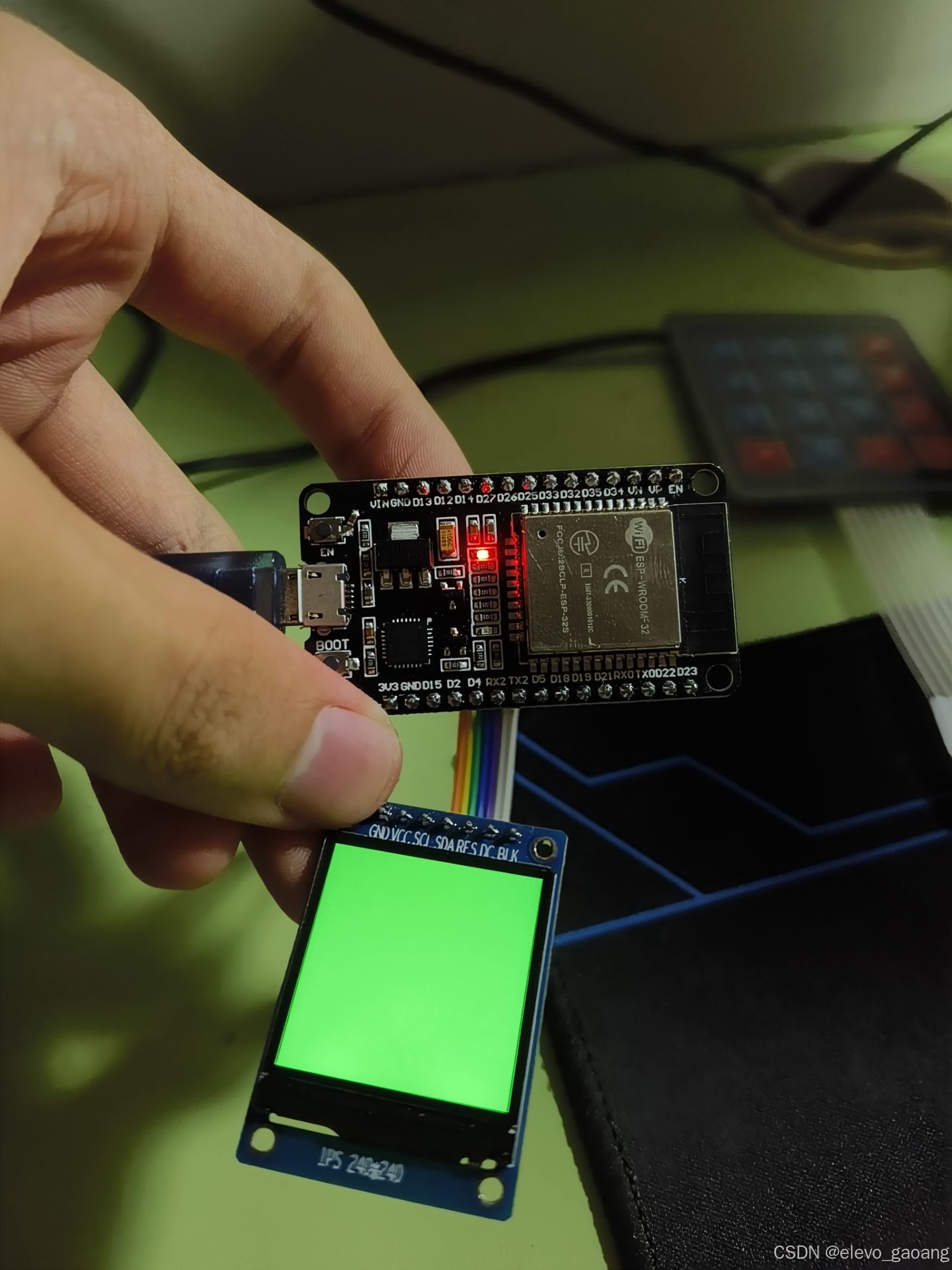

成品效果如下:

安装TFT_espI库

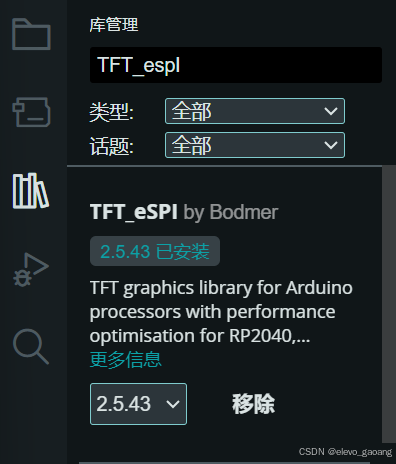

首先需要先在Arduino菜单-->工具-->管理库(或者点击左侧导航栏里的书架)去安装TFT_espi库

安装过程会比较长,请耐心等待......

配置LCD参数,引脚

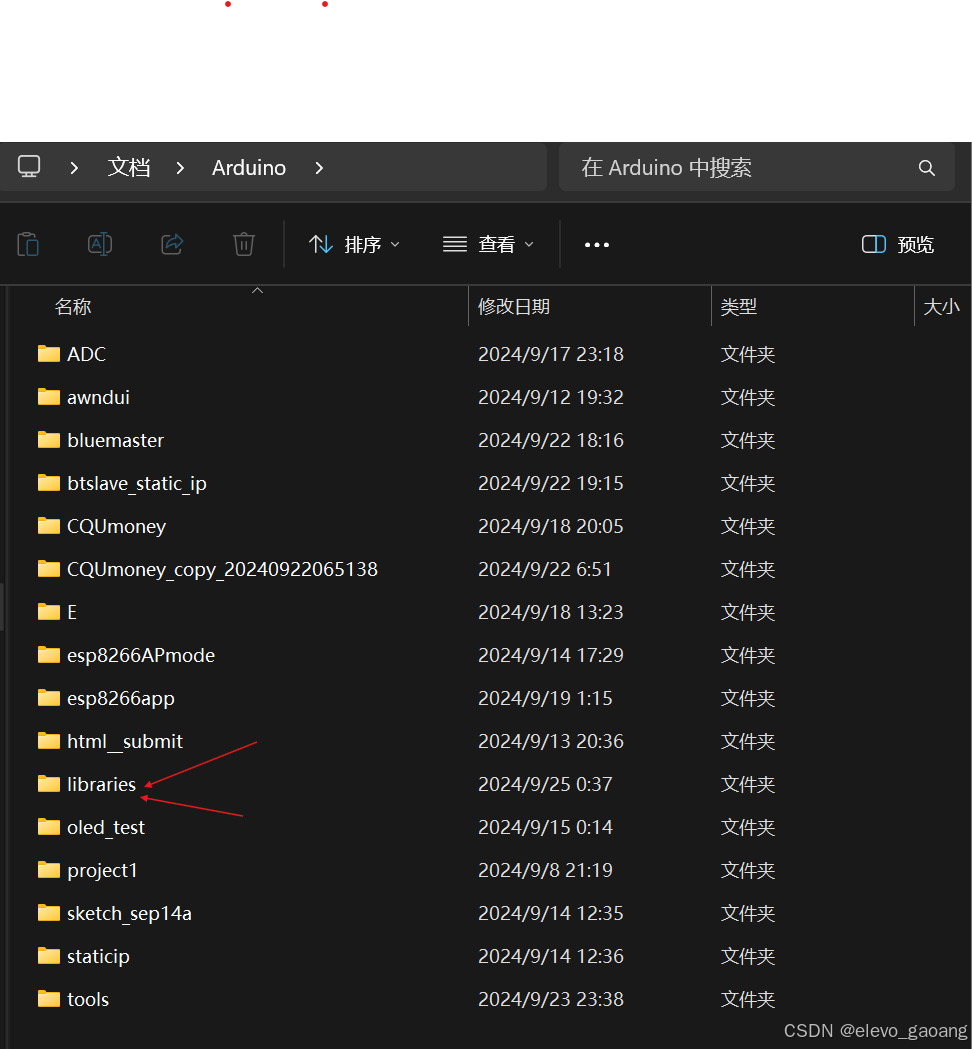

安装完成后,打开Arduino的首选项-->项目文件夹地址,通过项目文件夹地址找到并打开该文件夹下的"libraries"文件夹

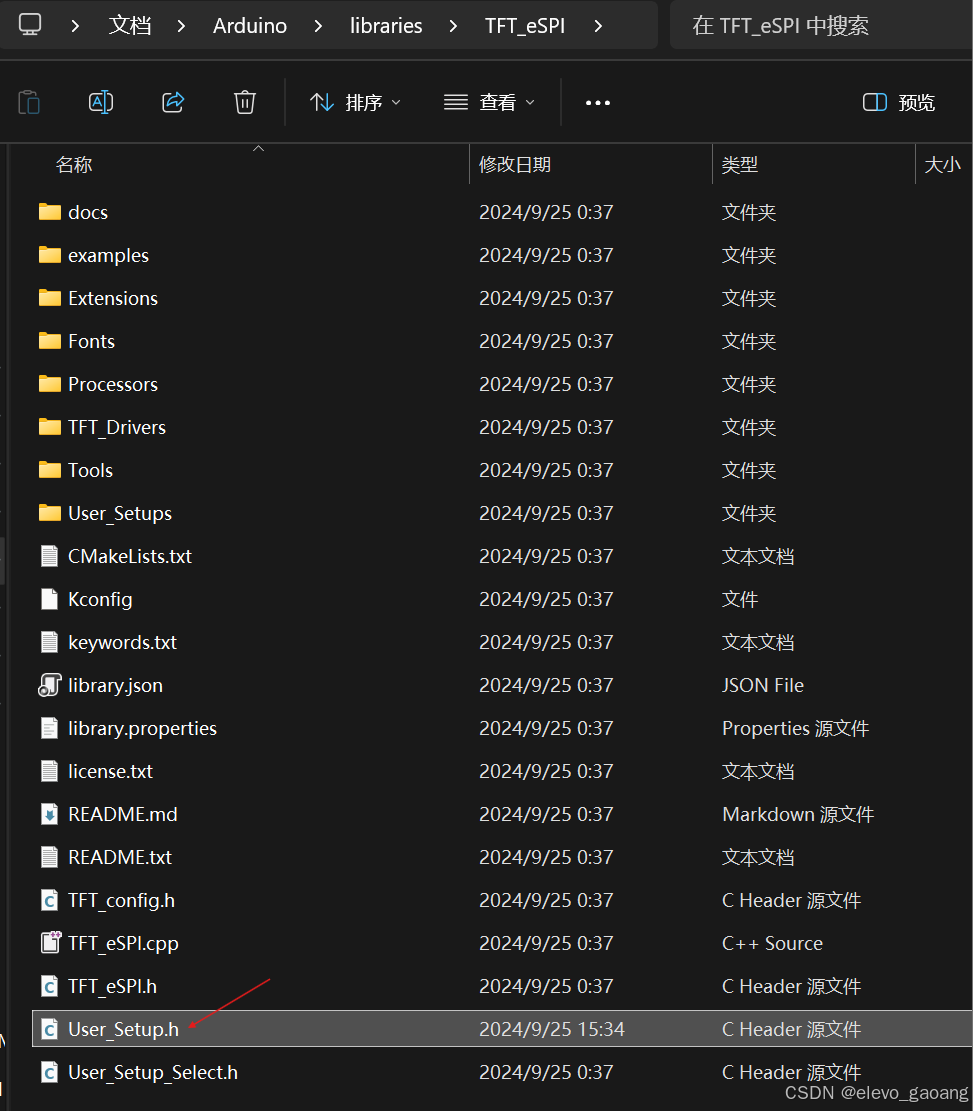

进入到TFT_eSPI文件夹内,然后只需要打开User_Setup.h修改里面的内容即可(我这里用的是visual studio,记得把受限模式改为信任).

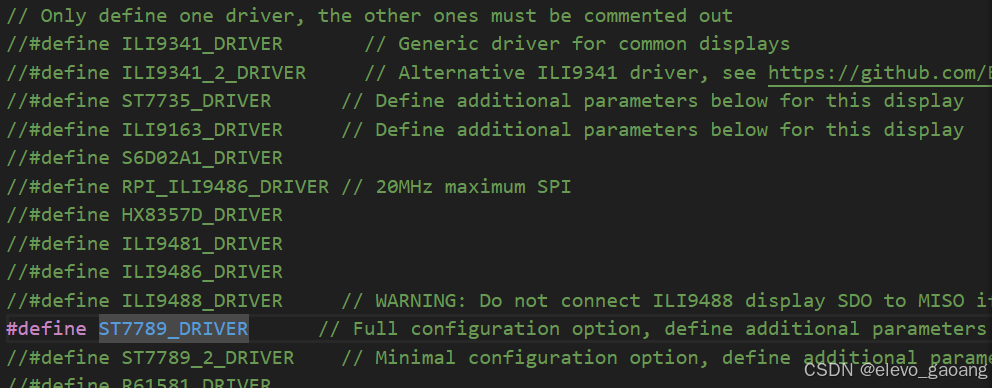

修改1:由于我所使用的LCD的驱动为ST7789,故把相应位置的注释去掉

修改2:设置LCD的长与宽的像素个数(比如我这里是240X240的)

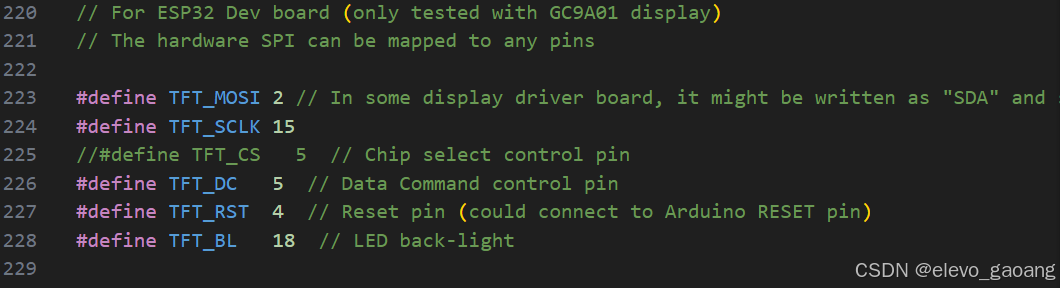

修改3:根据自己所需引脚配置引脚

写完后一定一定要记得保存!不然Arduino里面的user_setup.h文件还是原来的文件!

连接引脚

TFT引脚	esp32引脚
GND	GND
VCC	3.3v
SCL	D15
SDA(MOSI)	D2
RES(RST)	D4
DC	D5
BLK(BL)	D18

测试程序

#include <TFT_eSPI.h>
TFT_eSPI tft;
void setup() {
Serial.begin(115200);
tft.init();
tft.fillScreen(TFT_GREEN);
Serial.println("screen init success.");
}
void loop(){
}

编译上传即可
