芯片封装，简单点来讲就是把Foundry生产出来的集成电路裸片（Die）放到一块起承载作用的基板上，再把管脚引出来，然后固定包装成为一个整体。它可以起到保护芯片的作用，相当于是芯片的外壳，不仅能固定、密封芯片，还能增强其电热性能。因此，封装对CPU和其他LSI集成电路而言，非常重要。

封装的类型，大致可以分为DIP双列直插和SMD贴片封装两种。

从结构方面，封装经历了最早期的晶体管TO（如TO-89、TO92）封装发展到了双列直插封装，随后由PHILIP公司开发出了SOP小外型封装，以后逐渐派生出SOJ（J型引脚小外形封装）、TSOP（薄小外形封装）、VSOP（甚小外形封装）、 SSOP（缩小型SOP）、TSSOP（薄的缩小型SOP）及SOT（小外形晶体管）、SOIC（小外形集成电路）等。

从材料介质方面，包括金属、陶瓷、塑料、塑料，很多高强度工作条件需求的电路如军工和宇航级别仍有大量的金属封装。

以下为小编整理的主流封装类型：

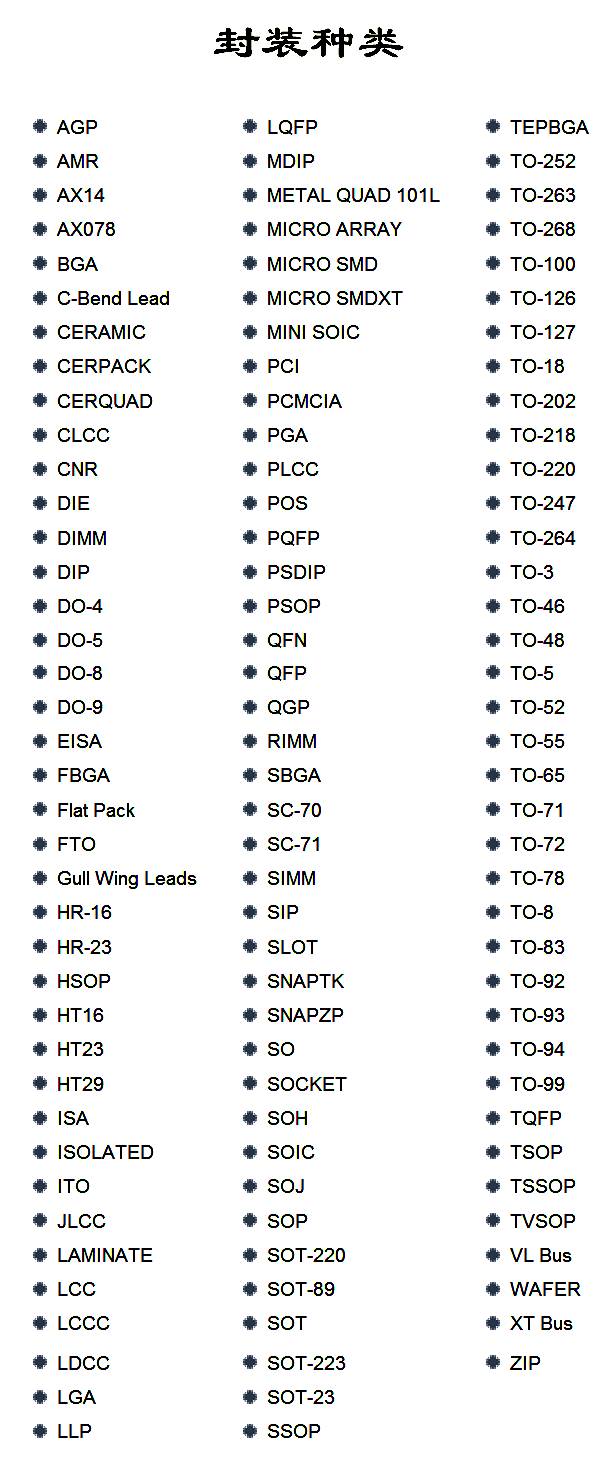

常见的10大芯片封装类型

1、DIP双列直插式封装

DIP是指采用双列直插形式封装的集成电路芯片，绝大多数中小规模集成电路(IC)均采用这种封装形式，其引脚数一般不超过100个。采用DIP封装的IC有两排引脚，需要插入到具有DIP结构的芯片插座上。当然，也可以直接插在有相同焊孔数和几何排列的电路板上进行焊接。DIP封装的芯片在从芯片插座上插拔时应特别小心，以免损坏引脚。

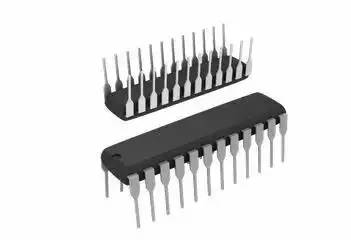

DIP封装图

DIP封装具有以下特点：

1、适合在PCB(印刷电路板)上穿孔焊接，操作方便。

2、芯片面积与封装面积之间的比值较大ÿ
