3.3.2 CSMA / CD 协议（载波监听多点接入 / 碰撞检测）

• 早期的以太网将 多台计算机 连接到 一根总线 上
  认为有源器件不可靠，无源电缆线可靠


• 局域网上计算机的别名
  主机、工作站、站点、站

• 总线 / 广播通信 的 特点
  当总线上一台计算机发送数据时，总线上的 所有计算机都能检测到这个数据

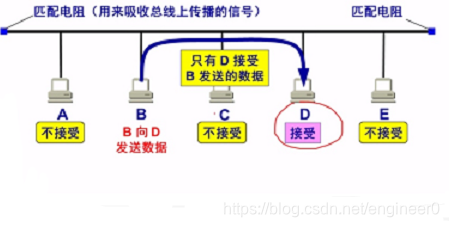

• 广播特性总线上的一对一通信
  使每一台计算机的适配器拥有一个与其它适配器都不同的地址 mac
  在发送数据帧时，在帧的首部写明 接收站的地址（目的mac地址）
  仅当 数据帧中的目的地址 与 适配器ROM中存放的硬件地址 一致时，该适配器才接收这个数据帧；否则丢弃这个数据帧

• 以太网通信
  1、无连接的工作方式
  2、以太网发送的数据都使用曼切斯特编码

• 无连接 的工作方式
  不用事先建立连接，直接发送数据，不可靠的交付服务
  适配器对发送的数据帧不进行编号，不要求对方回复确认（为了简化以太网通信）
  接收端收到出错帧，直接丢弃
  对有差错的数据帧是否重传由高层决定：如TCP协议会发现一些丢失的数据，过一段时间后TCP把这些数据重传给以太网进行重传，以太网不知此为重传帧，视为新的数据帧来发送
  总线上同一时间只允许一台计算机传输数据，否则各发送方会相互干扰，发送数据被损坏，使用 CSMA / CD 协议（载波监听多点接入 / 碰撞检测）解决此问题

• 曼切斯特编码
  二进制基带数字信号通常是高低电压交替出现的信号，当出现 一连串的连1或者连0 时，接收端无法从 收到的比特流 中提取 位同步信号
  使用曼彻斯特编码可以方便提取位同步信号
  曼彻斯特编码的 缺点 ：所占的频带宽度比原始的基带信号加倍了（每秒的传输码元数加倍了）

• CSMA / CD 协议要点
  载波监听
  多点接入
  碰撞检测

• 载波监听
  检测总线上是否有其它计算机也在发送数据
  其实总线没有载波，只是借用一下这个名词
  其实就是检测信道，发送前和发送中每个站都不停地检测信道
  发送前检测信道，是为了获取发送权，只有总线空闲才能发送
  发送中检测信道，是为了及时发现是否有其他站的发送和本站发送产生碰撞（冲突），此为碰撞检测

• 多点接入
  总线型网络上，许多计算机以多点接入的方式连接在一根总线上

• 碰撞检测
  边发送边监听：适配器边发送数据边检测信道上的信号电压的变化情况，以便判断自己在发送数据时其他站是否也在发送数据。当几个站同时在总线上发送数据时，总线上的信号电压变化幅度会增大（互相叠加），当适配器检测到总线上信号电压变化幅度超过一定的门限值，就认为至少有两个站同时在发送数据，产生碰撞。
  当某个适配器检测出碰撞后立即停止发送，避免继续浪费资源，等待一个随机时间再次发送

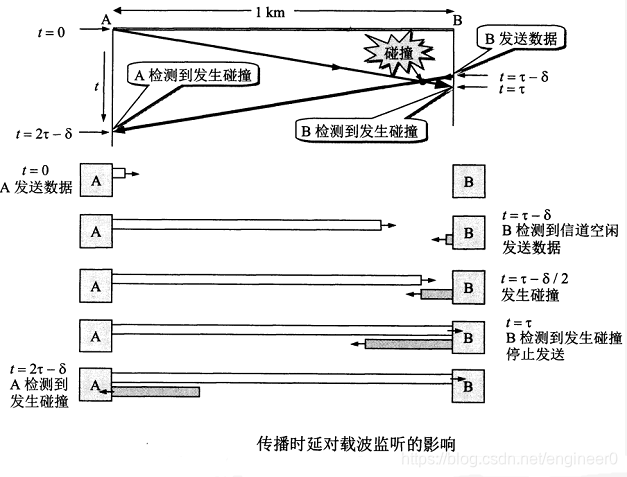

• 发送前检测到空闲，仍能产生碰撞的原因
  根本原因 ：以太网只能进行双向交替通信（半双工通信）
  电磁波在总线上以 有限速率 传播，存在传播时延
  单程端到端时延 记为 τ
  最早要在 2 * τ 时间点上就能判断是否发生碰撞（按最坏情况考虑，δ->0的情况）

  每个站在自己发送数据时都存在碰撞的可能。开始发送计时，经过 2 * τ 的时间可以确定是否碰撞（快的话一个 τ 就能检测到碰撞）
  一次以太网不能保证一定能成功发送数据帧，此为发送的不确定性
  若以太网的平均通信量远小于以太网的最高数据率，以太网发生碰撞的机会会很小

• 争用期 / 碰撞窗口
  以太网的 端到端往返时间 ：2 * τ
  一个站发送数据开始计时，经过争用期这段时间内还没有检测到碰撞，便能确定此次发送不会产生碰撞。如此可以确定正确发送完这一帧
  若争用期为 51.2 μs，对于 10 mbps 的以太网，争用期内可以发送 512 bit，即 64 字节，此长度亦为最小帧长度（小于此长度接收端会认定此帧因为检测到冲突被提前中断发送了）

• 截断二进制指数退避算法
  用来确定碰撞后重传的时机（确定等待的随机时间，注意不是空闲就立即发送）
  k = Min [ 当前站当前帧的重传次数，10 ]
  然后从离散整数集合 [ 0，1，… ，（2^k - 1）]中随机取出一个数，记为 r，若 r 超过 16，则直接丢弃该帧，向高层报告
  当前站当前帧重传等待时间为 r * 2τ
  （重传次数越大，离散整数k 的集合范围越大，那么彼此的重传时间差别就越大，不容易随机到同一个数值，不会再一次冲突，如此实现动态退避）

• 以太网最小帧长度
  如上情况，若发生碰撞，就一定会在前64字节内停止发送，因此发送出去的数据一定小于64字节。
  因此规定 长度小于64字节的帧 均视为由于冲突而异常终止的 无效帧
  接收端收到这种帧，直接丢弃
  要确保发送的帧的总长大于 64 字节

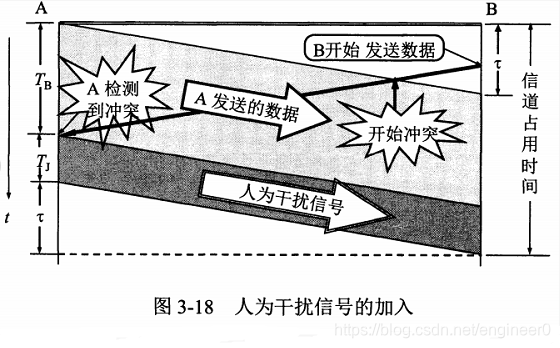

• 强化碰撞
  当发送数据的站检测到碰撞，除了立即停止发送数据，并继续发送 32比特或48比特 的 人为干扰信号，以便让所有用户都知道现在已经发生碰撞

  如上图
  A 从发送数据开始到发现碰撞再到停止发送的时间间隔是 T_B
  A 检测出碰撞已经发生时所发送的强化碰撞的干扰信号的持续时间是 T_J
  整个信道被占用的时间还要增加一个单程的端到端的传播时延 τ
  发生碰撞使得 A 浪费时间 T_B + T_J
  总线被占用的时间是 T_B + T_J + τ

• 以太网设置最小帧长和最大帧长各有什么目的
  最小帧长：因为碰撞后取消发送当前帧，需要区分正确的帧与这种中断发送的帧
  最大帧长：保证各个站都能公平地竞争接入以太网，若某个站发送了特别长的数据帧，其他站需要等待很长时间才能发送数据

• CSMA / CD 协议要点
  先听后发
  边听边发（网络适配器要边听边发）
  冲突停止
  延迟重发（以太网每发完一帧就把已发送的帧暂存一下，若在争议期内检测出碰撞，推迟一段时间再重发这个暂存的帧）
