CWMP开源代码研究8——TR111协议之stun

声明：原创作品，涉及的开源程序代码学习和研究，严禁用于商业目的。 如有任何问题，欢迎和我交流：408797506@qq.com(微信：19826269205）

相关视频学习链接：TR069协议与商业应用

参考:

CWMP开源代码研究5——CWMP程序设计思想 - 京月飞鸿 - 博客园

CWMP开源代码研究1——开篇之作（目录） - 京月飞鸿 - 博客园

一. 协议规范

  TR069 TR111

二. 执行流程

在TR111中，CPE设备穿透NAT的策略是STUN，但是STUN是基于UDP的，而TR069中CPE和ACS之间建立的连接是TCP的，那么ACS是如何主动发起连接的呢？实际上ACS主动发起的并不是TCP连接，而是可以不需要响应的无连接的。ACS能够自动检测到位于NAT设备或者gateway后面的设备（与STUN bind成功），然后发送UDP connection Request到STUN server，通过STUN server进行转发到与STUN server关联的内部CPE设备，进而CPE发起tr069规范中定义的6 connection request事件（TCP连接成功），在tcp连接超时时间范围内可进行设备管理操作。如果超时，ACS再次主动发送UDP connection Request，然后对设备进行管理操作。

三. CPE侧实现

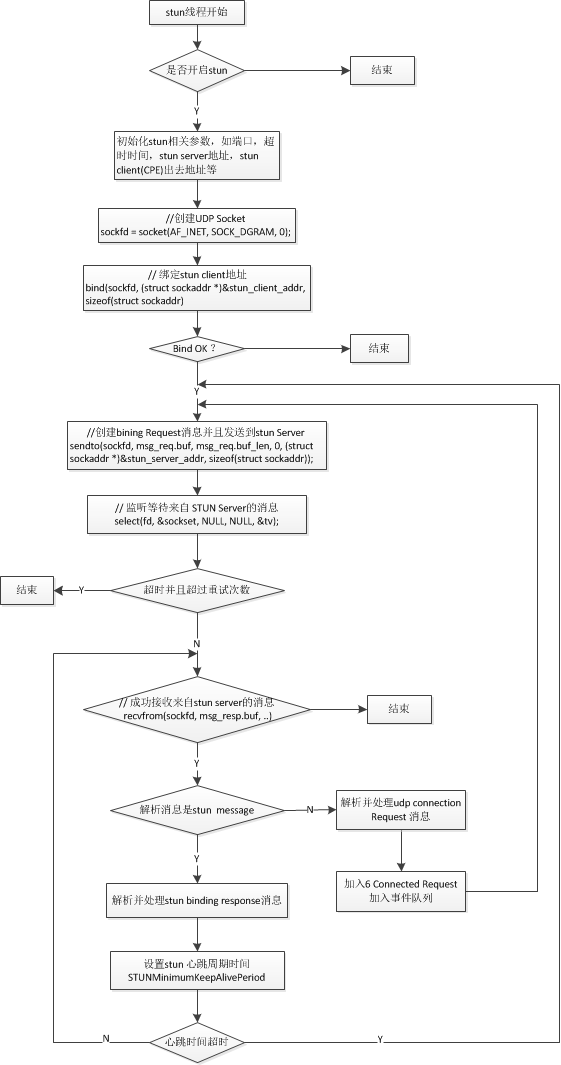

下面的流程图是目前CPE侧实现的stun功能，如需该功能源码或者需要技术支持，请留言邮箱地址或者私信我。
