Mellanox驱动中的 FDB是什么？（Forwarding Database）

于 2025-02-27 00:55:02 发布
阅读量188 收藏 2
点赞数 7
分类专栏： Mellanox专区-OFED&DOCA&RDMA 文章标签： Mellanox
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/essencelite/article/details/145892194
版权

关键点

  • E-Switch Forwarding Database (FDB)：转发数据库。是 e-switch 的核心模块，负责转发决策，即决定任何数据包应发送到哪个 vport（或外部端口）。该模块基于 TCAM（Ternary Content-Addressable Memory）功能构建，可以通过流量表机制进行配置和管理。
  • 这个决策基于数据包的头部信息，如 MAC 地址、VLAN ID、IP 地址等。
  • e-switch FDB 可以通过流量表机制进行配置和管理。流量表机制允许用户定义复杂的转发规则，包括但不限于 ACL（访问控制列表）、封装/解封装、计数器等。（本质就是流表的数据库，比如支持几十万条流表的配置，这个表就在FDB中）
  • e-switch FDB 还可以根据其支持的头部信息决定是否丢弃数据包。例如，如果数据包的头部信息不符合任何已定义的转发规则，e-switch FDB 可以决定丢弃该数据包。

其他

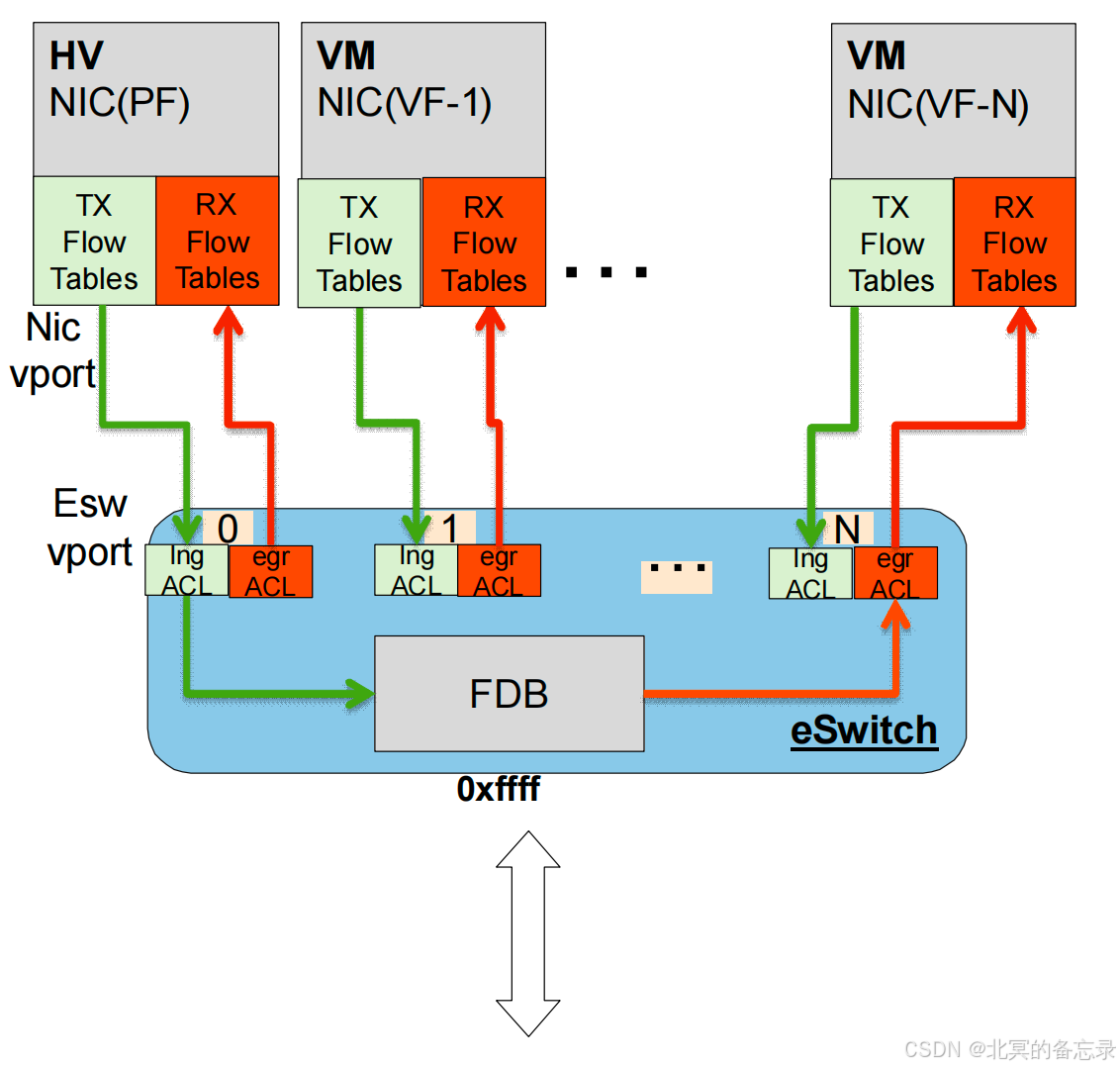

Eswitch结构

在这里插入图片描述

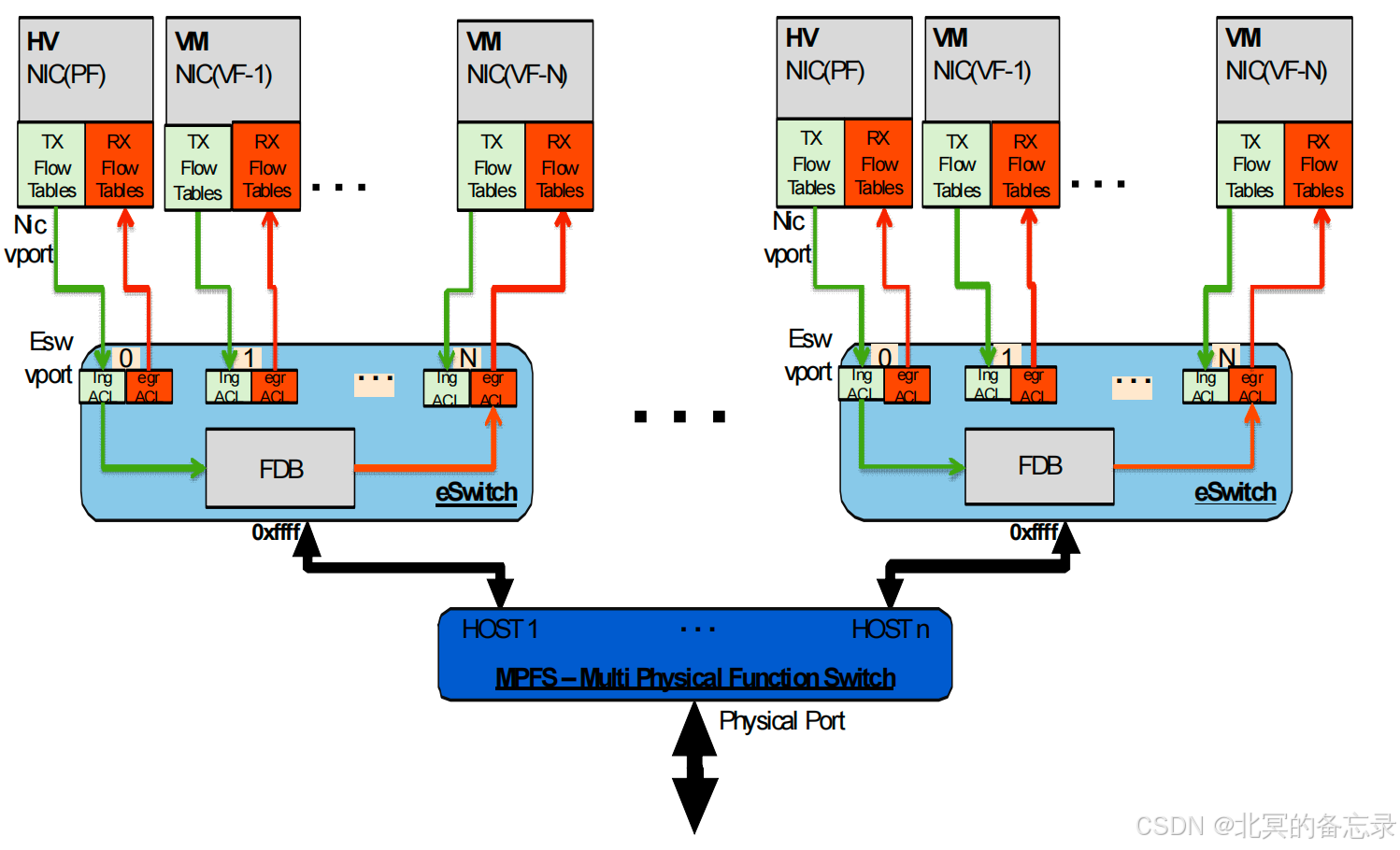

多端口与multihost的结构

在这里插入图片描述
