需要注意AT24Cxx和BL24Cxx引脚不一样

      前几天画了一块电路板，用到EEPROM，原来的PCB电路板画的EEPROM封装是AT24Cxx系列的，后面在由于芯片缺货，就买了贝岭的BL24Cxx系列，没有注意到两款芯片的引脚位置不一样，把BL24Cxx焊接上去，怎么调都调不通，主机往从机写数据从机也有应答，但读出来的数据是0xFF，调了一天，后面看了一下两款芯片的引脚，原来是引脚位置不一样。还以为两款芯片可以兼容，白瞎一天时间。

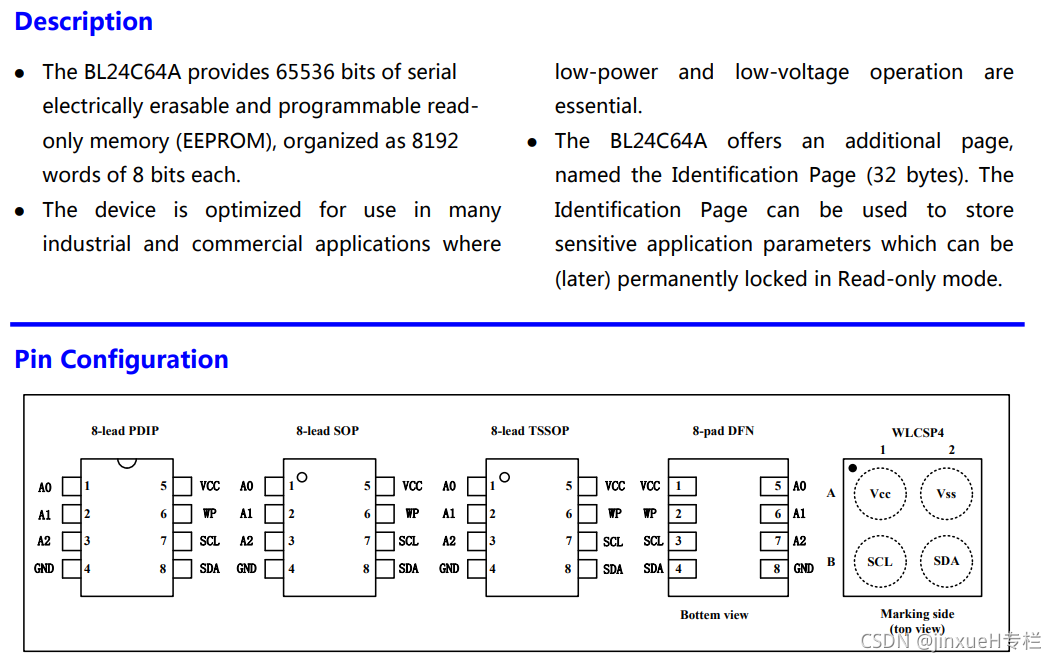

上海贝岭BL24Cxx系列的EEPROM芯片引脚功能如下图1所示，

                                                                     图1

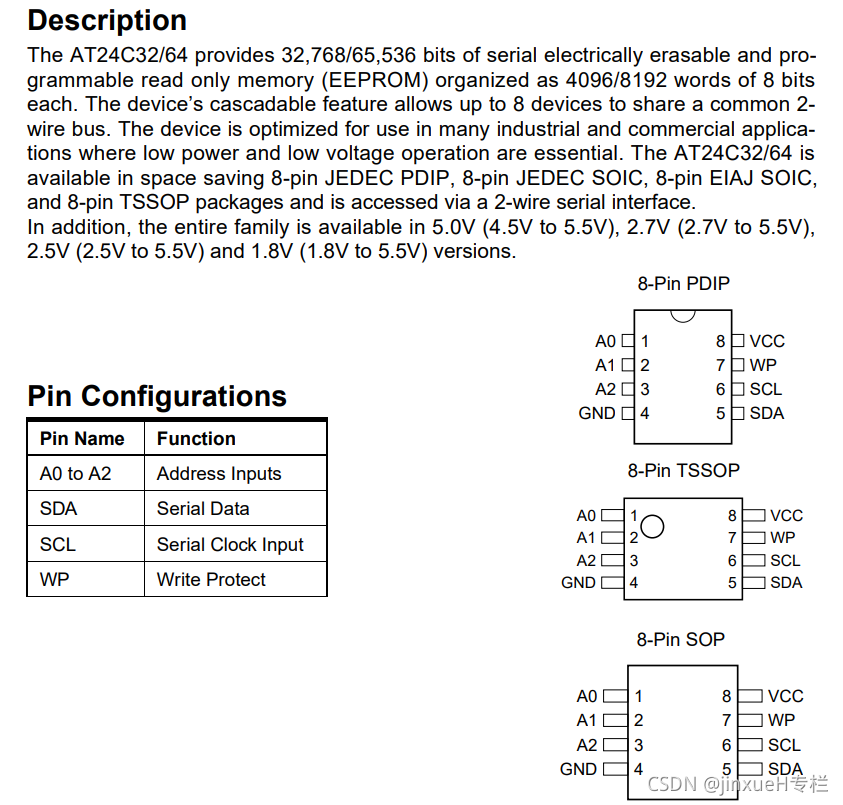

AT24Cxx系列的EEPROM芯片引脚功能如下图2所示，

                                                                  图2
