光纤光谱仪（C-T）的几种结构形式

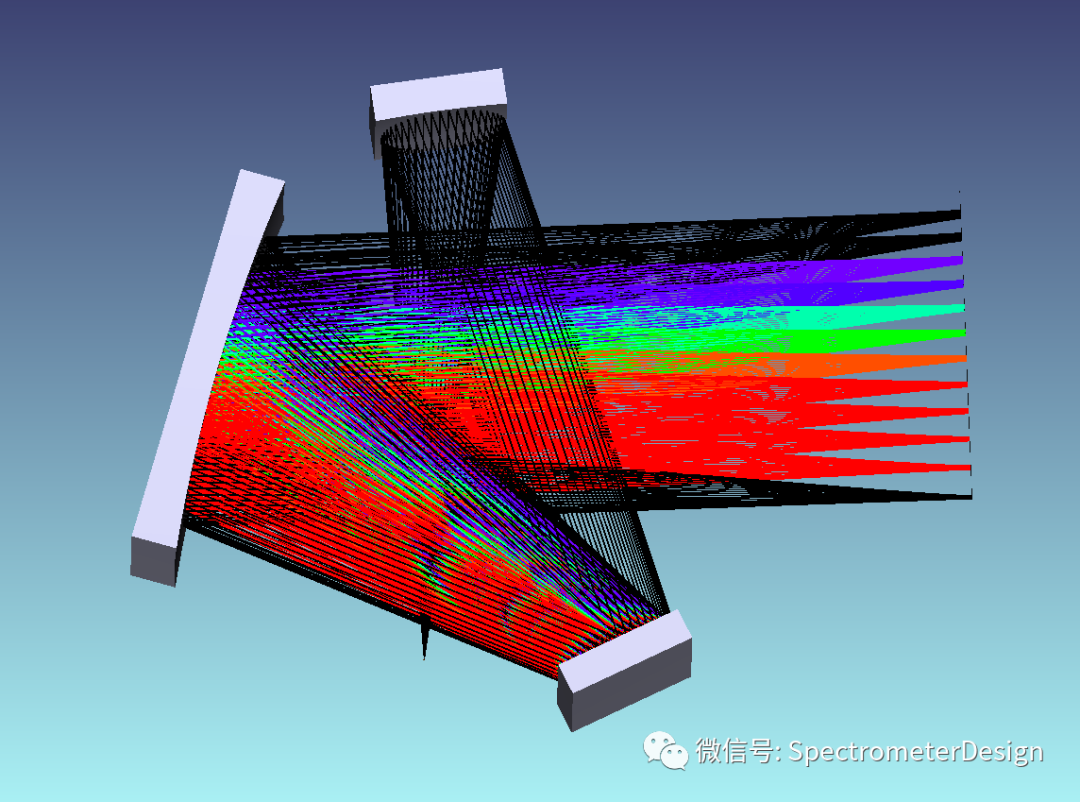

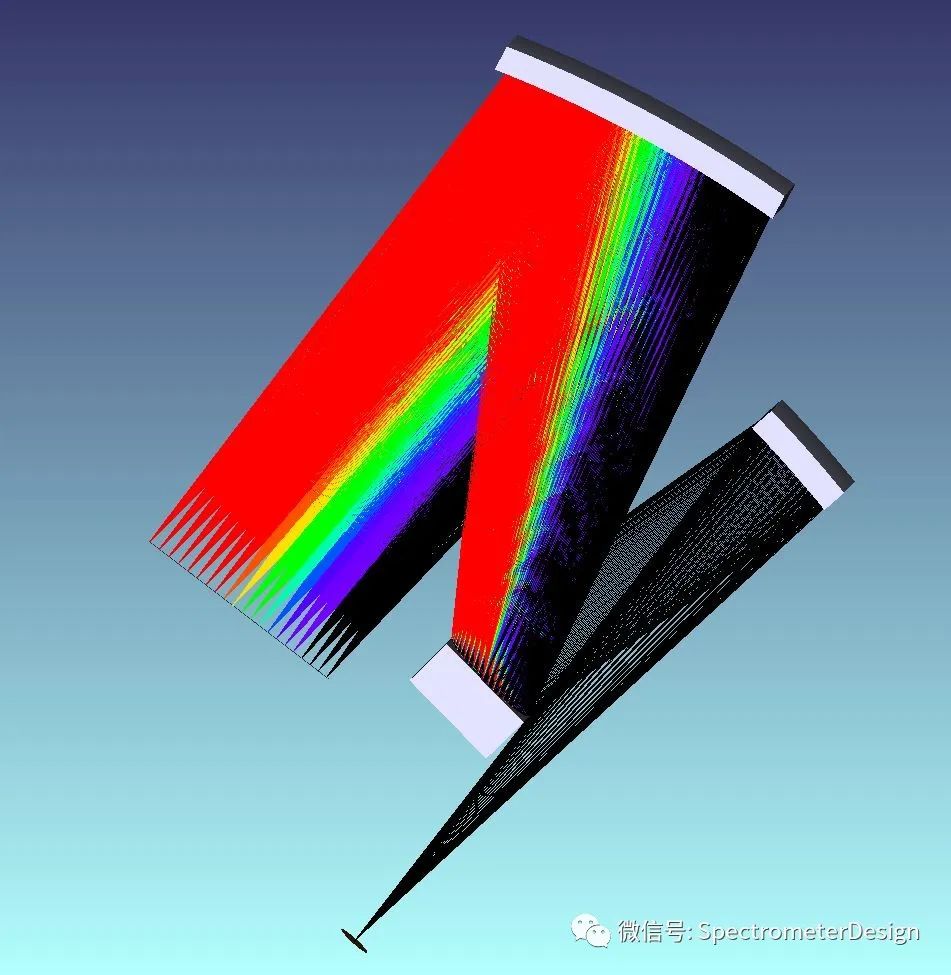

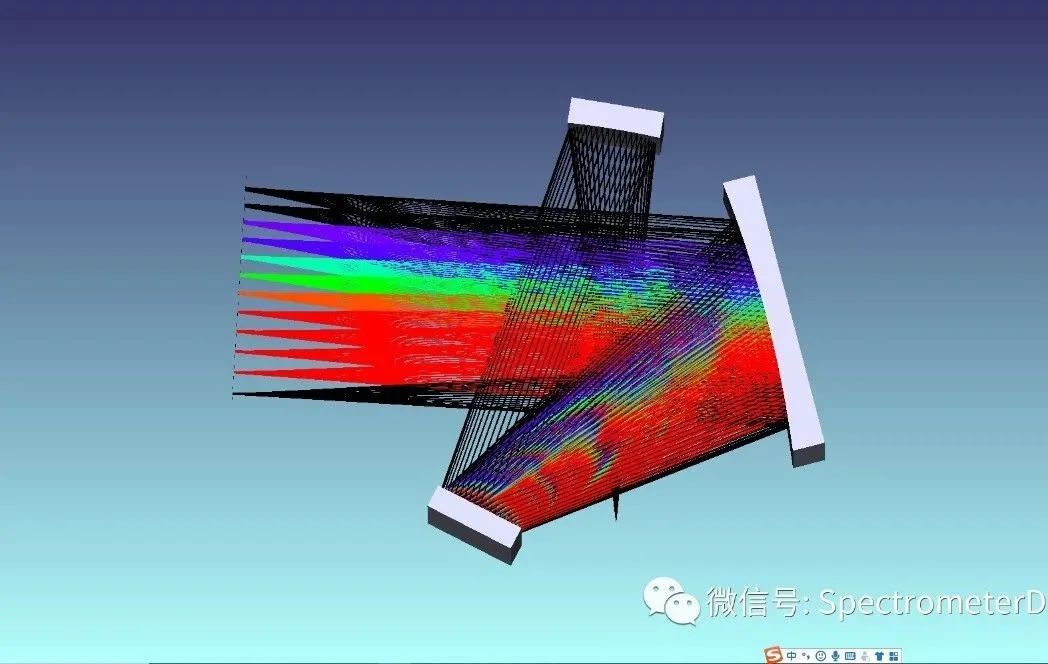

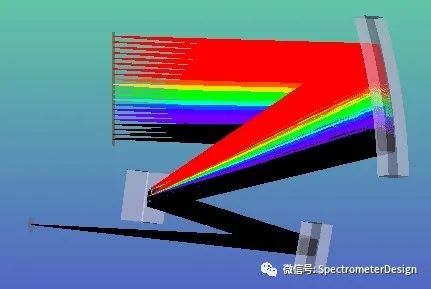

光纤光谱仪（C-T）的几种结构形式，以下效果图来自于网络，Zemax仿真图为作者所设计：

目前市场上常见的Czerny-Turner(C-T)光纤光谱仪结构有两种：非交叉对称Czerny-Turner(C-T)、交叉非对称Czerny-Turner(C-T)。其中又以交叉非对称Czerny-Turner(C-T)为多，主要是因为结构紧凑、占用空间小。

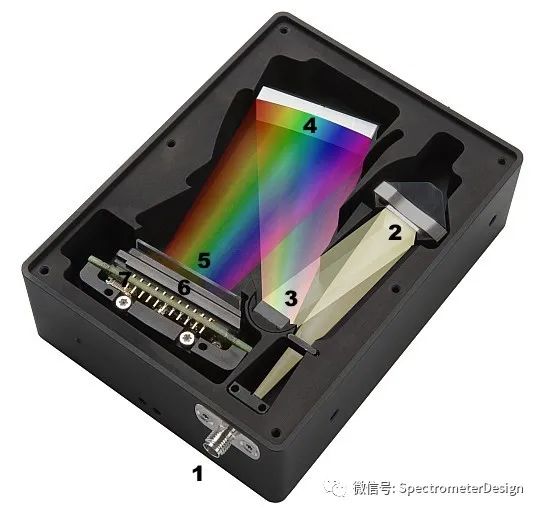

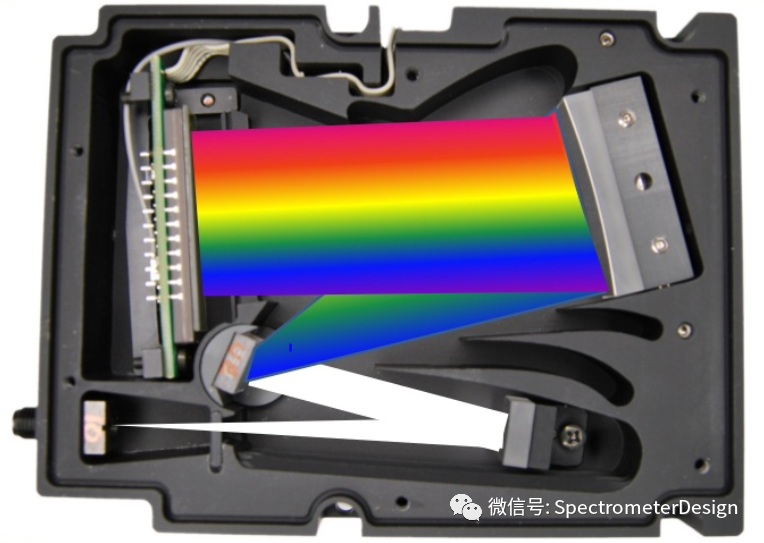

• 非交叉对称Czerny-Turner(C-T)光纤光谱仪结构，即常说的M结构，主要以荷兰光纤光谱仪厂家爱万提斯（Avantes）的 AvaSpec-2048系列为代表：

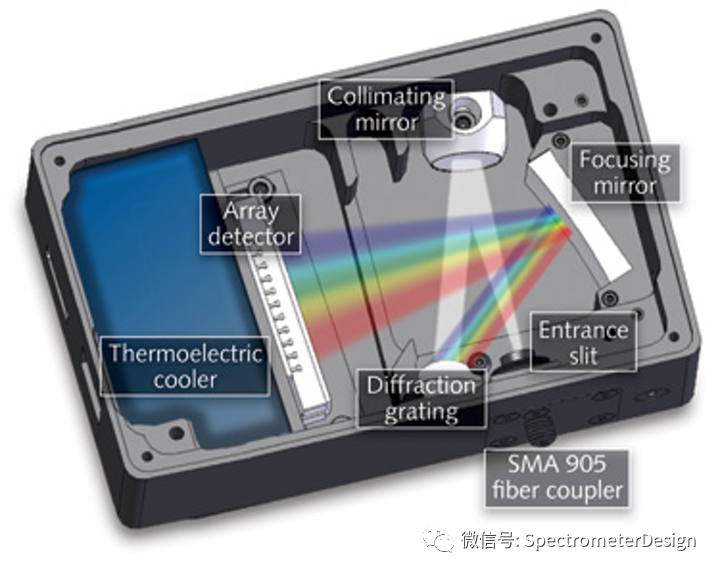

• 交叉非对称Czerny-Turner(C-T)光纤光谱仪结构，主要以海洋光学（OceanOptics）的USB2000、USB4000为代表。

可以根据需求更换狭缝、光栅、传感器、滤光片来配置所需要的分辨率、波长范围、信噪比、杂散光等光谱仪的关键性参数：

狭缝	5um、10um、25um、50um、75um、100um、200um
光栅	300g/mm、600g/mm、1200g/mm、1800g/mm、2400g/mm、3600g/mm
传感器	TCD1304/TCD-1305
	XL511
	S11639、S11420、S11155/6、S111850、S11510、S7031
滤光片	高通、低通、带通、OFLV
波长范围	UV：200nm-400nm、200-800nm、200nm-1200nm
	VIS：350nm-850nm、380nm-780nm、400nm-700nm
	NIR：780nm-1650nm、1650nm-2550nm
分辨率	0.1nm、0.5nm、1.0nm、2.5nm、5nm、10nm、12nm
杂散光	0.1%、0.05%、0.01%
信噪比	250:1、300:1、450:1、1000:1、2000:1
