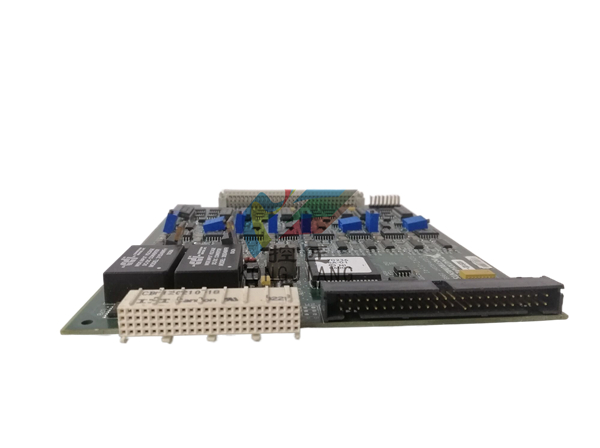

NI SCXI-1141 182610D-01 低通滤波器输入模块

产品详情

NI SCXI-1141 182610D-01 低通滤波器输入模块

产品描述

SCXI‑1141是一款可编程滤波器模块，是抗混叠应用的理想选择。 虽然所有通道必须设置相同的截止频率，但您可以通过编程单独让某个通道的低通滤波器的信号绕过。 模拟滤波器和开关电容滤波器相结合，不仅提供了10,000个离散的软件可编程截止频率供用户灵活选择，同时还保持了传统连续时间有源滤波器的低噪声性能。 该模块还提供了外部时钟输入和输出，以便在跟踪滤波器应用中使用外部时钟设置滤波器截止频率。

特点：

·每通道可编程增益（±50 mV 至 ±5 V 输入范围）

·每个模块的八阶可编程滤波器设置（10 Hz 至 25 kHz）

·333 kS/s 最大采样率（任意增益）

·与 SCXI-1140 级联，用于需要滤波和同步采样的应用

安装 SCXI-1141 模块需要以下物品：

·SCXI-1141模块

·SCXI 机箱或 PXI 组合机箱

·1/4 英寸平口螺丝刀

执行以下步骤配置 SCXI-1141模块：

1.双击桌面上的 "测量与自动化资源管理器 "图标。

2.单击设备和接口图标旁边的 + 显示已安装设备和接口的列表。

3.在列表中找到 SCXI 机箱。单击机箱描述旁的 + 号，显示机箱中的模块列表。

4.右键单击要配置的 SCXI-1141/1142/1143 模块，选择 "属性"。单击 "常规 "选项卡。
