1. EoS

EoS：Ethernet over SDH，以太网映射到SDH进行远距离传输的一种方式

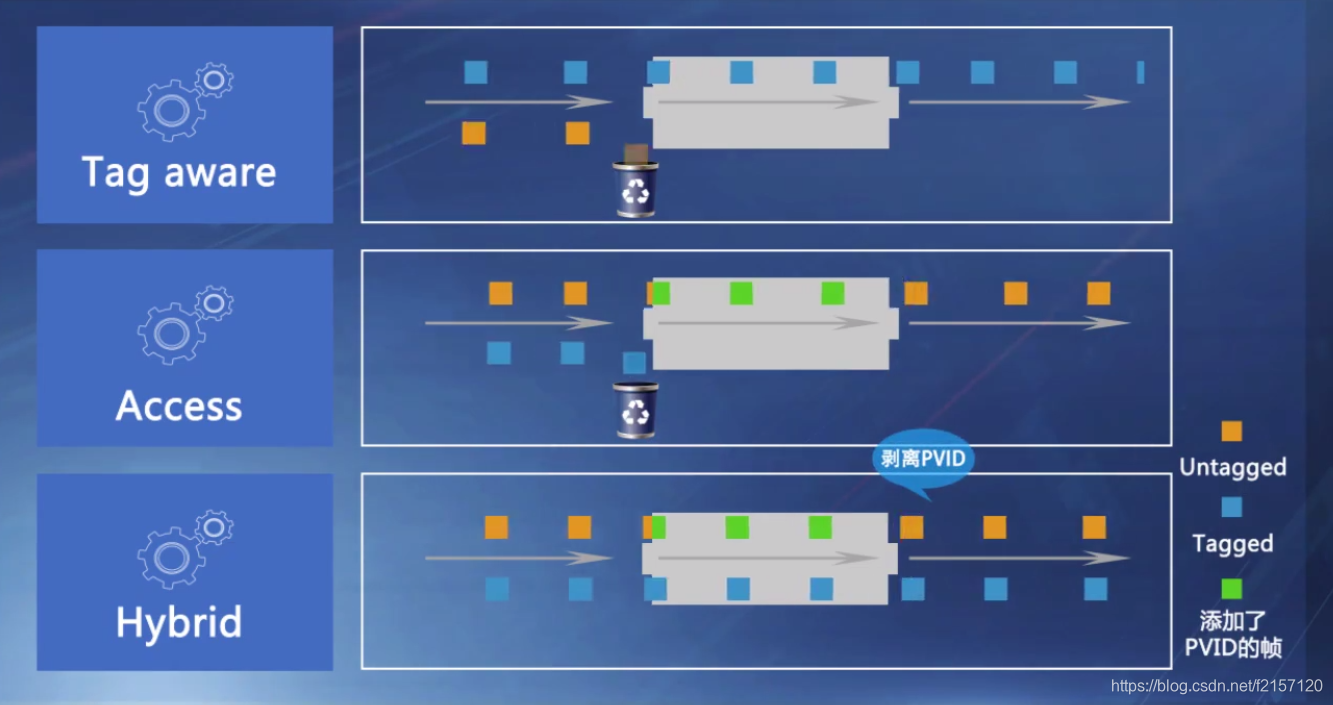

数据帧进入或离开以太网单板的端口时，端口的TAG属性将影响端口对数据帧的处理方式，以太网单板端口的TAG属性分为TAG Aware，Access和Hybrid三种；

- Tag Aware：对携带VLAN标签的帧入端口透传，出端口透传；对没有携带VLAN标签的帧入端口丢弃

- Access：对携带VLAN标签的帧入端口丢弃；对没有携带VLAN标签的帧，入端口添加PVID后透传，出端口剥离PVID后发送

- Hybrid：对携带VLAN标签的帧入端口透传，出端口透传；对没有携带VLAN标签的帧，入端口添加PVID后透传，出端口剥离PVID后发送

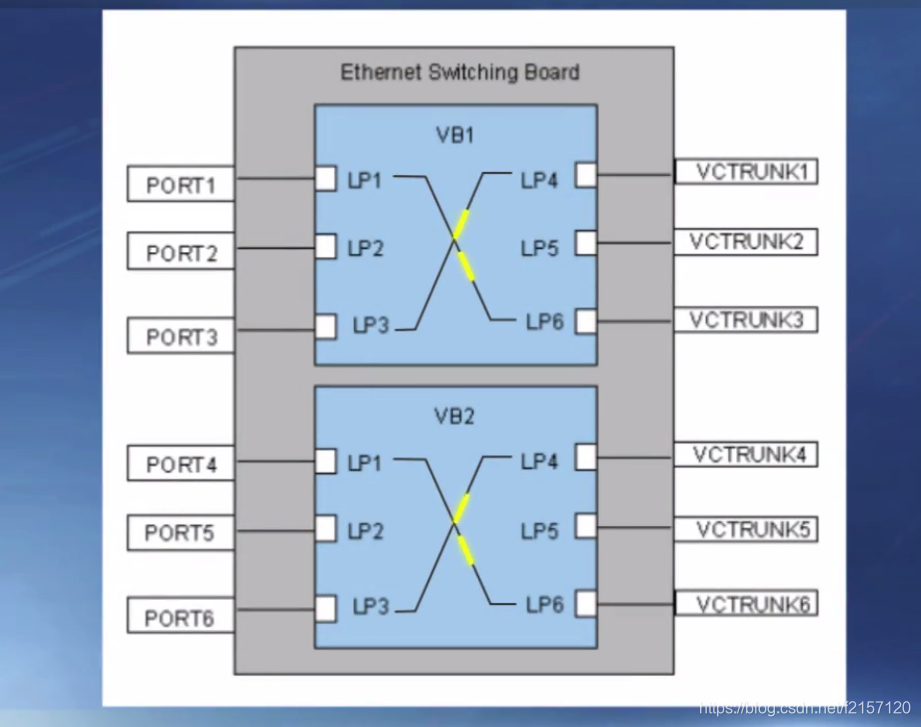

VB：Virtual Bridge(虚拟化网桥)或Various Bridge(多样化网桥),对于具有二层交换处理能力的以太网单板，可将其交换域分割成多个相互独立的子交换域，在没有业务连通的情况下，不同的VB不能相互访问。

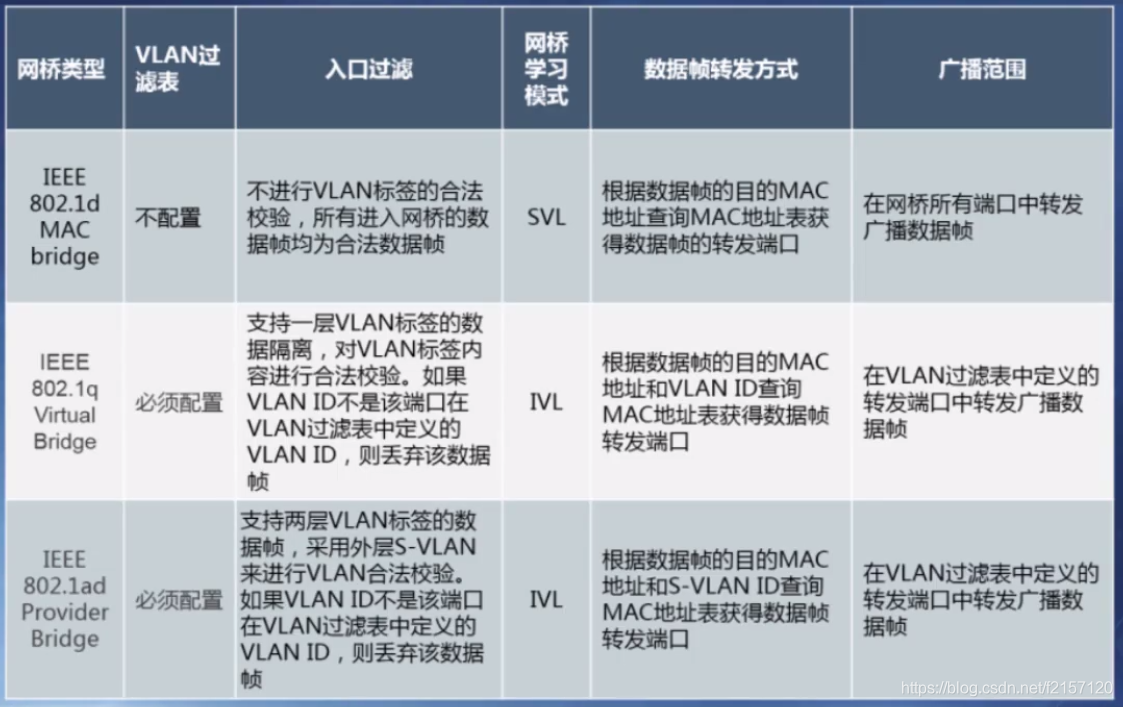

VB主要有下面三种类型的网桥：

- IEEE802.11d网桥：对进入网桥的数据帧不进行VLAN标签内容的校验；基于数据帧的目的MAC地址进行二层交换。

- IEEE802.11q网桥：支持一层VLAN标签的数据隔离，对进入网桥的数据帧进行VLAN标签内容的检查；基于数据帧的目的MAC地址和携带的VLAN ID进行二层交换。

- IEEE802.11ad网桥：支持两层VLAN标签的数据帧，采用外层S-VLAN来进行VLAN隔离；

EOS业务包括EPL（Ethernet Private Line以太网专线）业务、EVPL（Ethernet Virtual Private Line以太网虚拟专线）业务、EPLAN（Ethernet Private Line以太网专用局域网）业务、EVPLAN（Ethernet Virtual Private Line以太网虚拟专用局域网）业务。

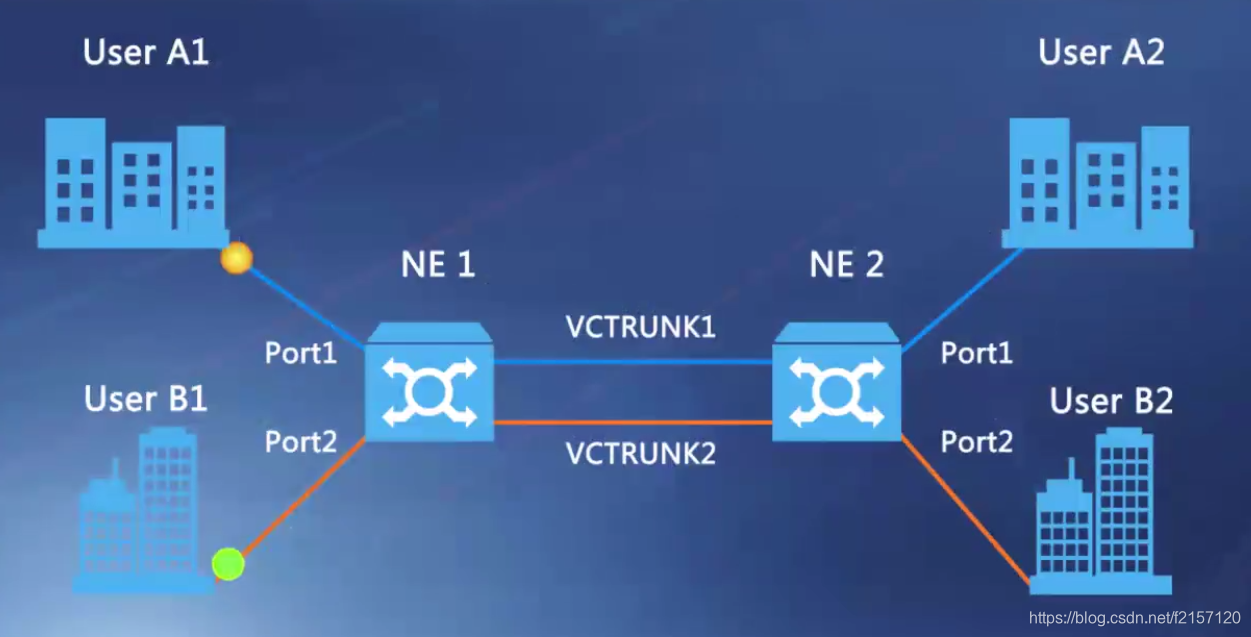

- EPL业务：有两个业务接入点，实现对用户以太网业务进行点到点的透明传输，一个用户独占一个VCTRUNK，不需要与其它用户共享带宽

- 共享外部端口的EVPL业务：从一个站点的同一个外部端口接入的多个用户业务，通过不同的VLAN ID实现用户数据隔离，占用不同的VCTRUNK传送到同一站点的不同外部端口

- 共享VCTRUNK的EVPL业务：通过VLAN/QinQ机制实现不同的用户数据隔离，在一个VCTRUNK通道中传输多个用户业务，

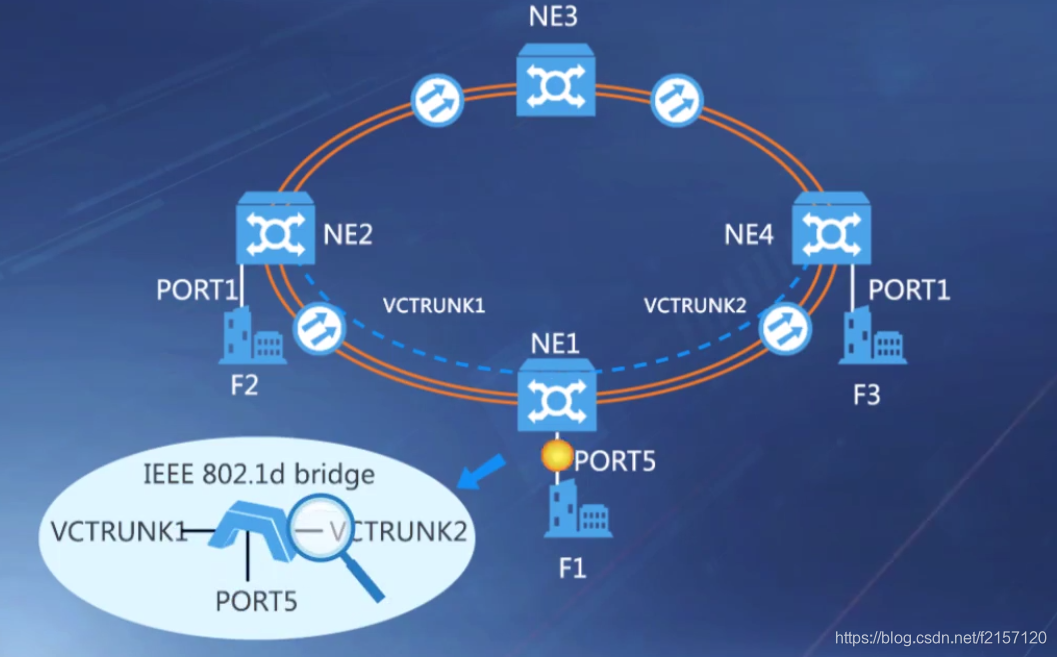

- EPLAN业务：IEEE802.1d网桥可用建立基于MAC（Media Access Control）地址的转发表，此表通过系统自学习功能定期进行更新，接入的数据可以根据其目的MAC地址在IEEE802.1d网桥域内进行转发或广播

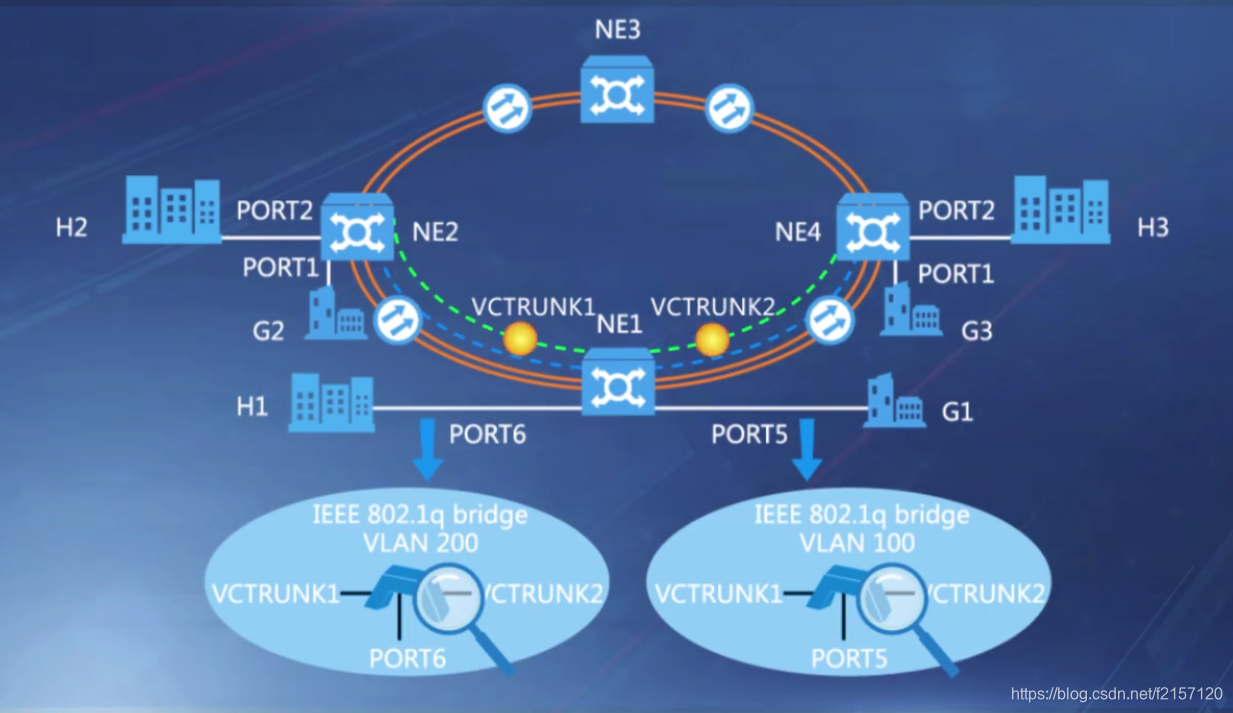

- EVPLAN业务(IEEE802.1q网桥)：支持一层VLAN标签的数据隔离，对进入网桥的数据帧进行VLAN标签内容的检查；基于数据帧的目的MAC地址和携带的VLAN ID进行二层交换。

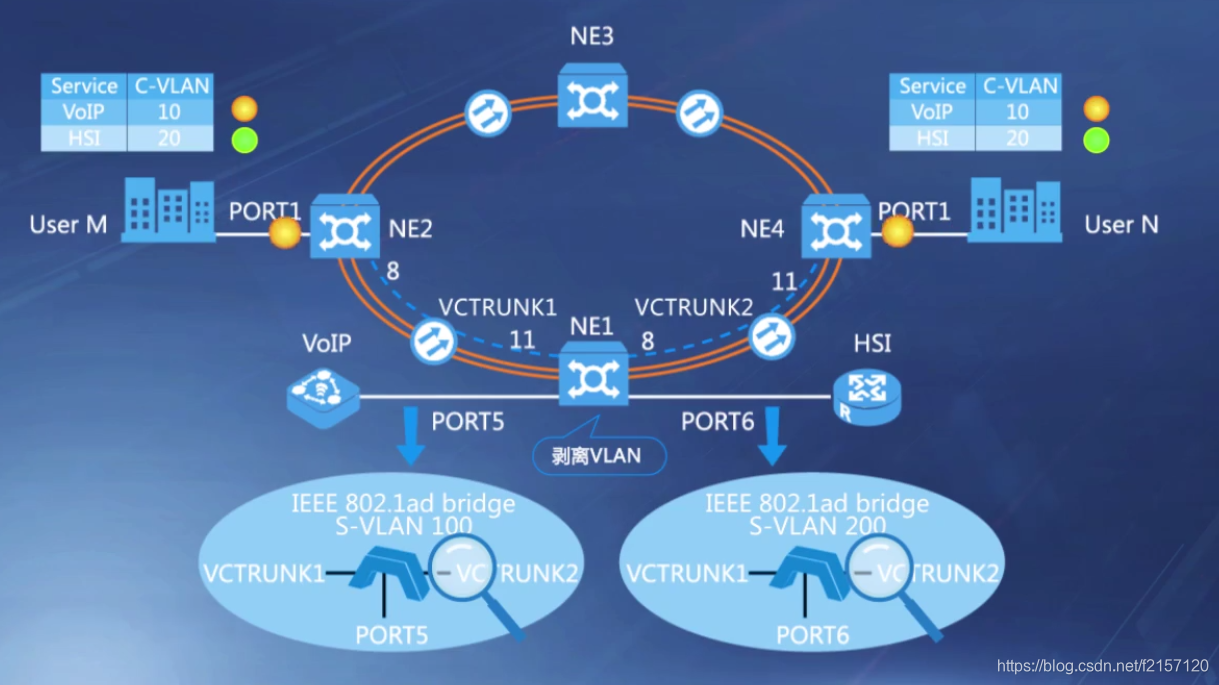

- EVPLAN业务(IEEE802.1ad网桥)：支持两层VLAN标签的数据帧，采用外层S-VLAN来进行VLAN隔离；该网桥支持两种模式 1- 对进入网桥的数据帧不进行VLAN标签的内容检查，基于数据帧的目的MAC地址进行二层交换；2-对进入网桥的数据帧进行VLAN标签的内容检查，基于数据帧的目的MAC地址和携带的S-VLAN ID进行二层交换；
