RS-485是工业控制环境中常用的通信协议，具有抗干扰能力强、传输距离长的特点。RS-485通信协议是对RS-232协议的改进。协议层不变，但只有物理层得到了改进，从而保留了串行通信协议应用简单的特点。

RS-232和RS-485的特性的不同

典型的串行通信标准是RS-232和RS-485，它们定义了电压、阻抗等。但不定义软件协议。不同于RS-232和RS-485的特性包括：

1、RS-485的电气特性：逻辑“0”由两条线之间的电压差表示为+(2-6)伏；逻辑“1”表示为两条线之间的电压差为-(2-6)伏。接口信号电平低于RS-232-C，不易损坏接口电路的芯片，电平与TTL电平兼容，可以方便地与TTL电路连接。

2、RS-485的最高数据传输速率是10Mbps。

3、RS-485接口强，即抗干扰性好。

4、RS-485接口的标准最大传输距离为4000英尺，实际可达3000米(理论数据，在实际操作中，极限距离仅为1200米左右)。

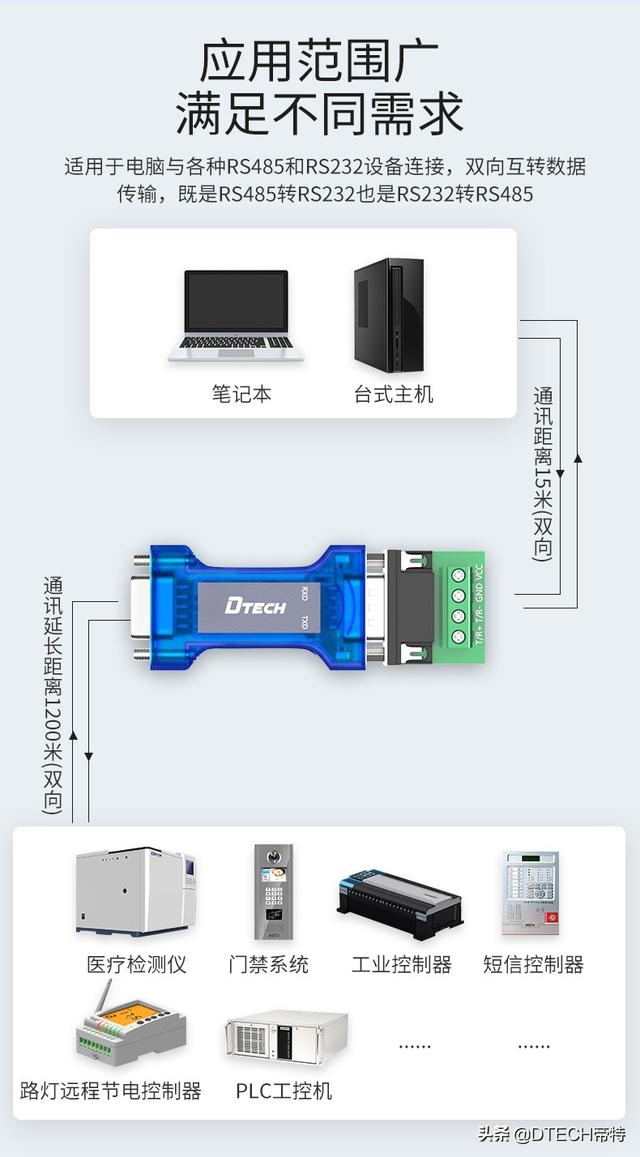

此外，RS-232-C接口只允许连接总线上的一个收发器，即单站能力。RS-485接口允许多达128个收发器连接在总线上。也就是说，它具有多站功能，因此用户可以使用单个RS-485接口轻松建立设备网络。

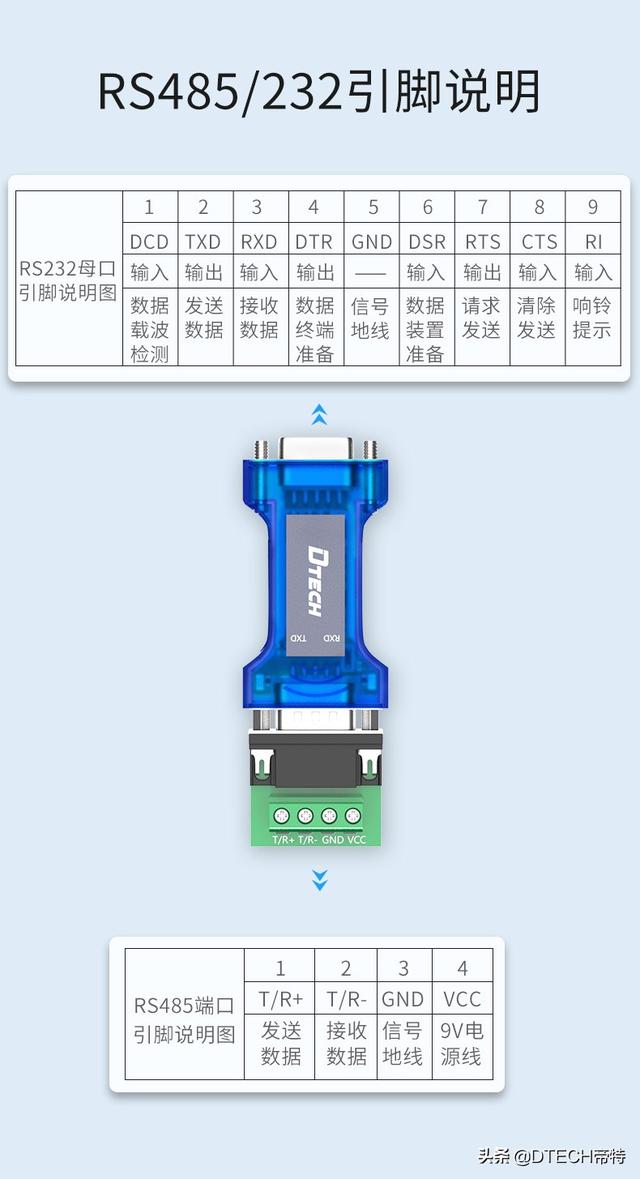

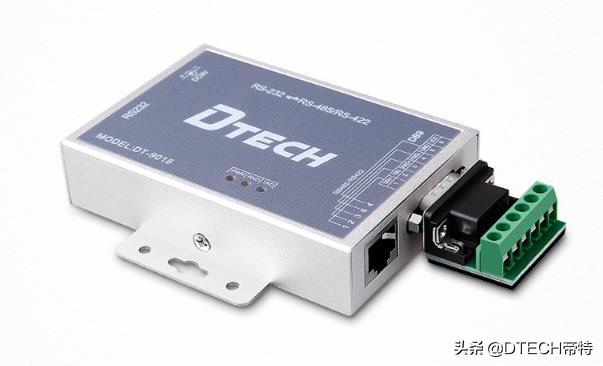

由于RS-485接口具有良好的抗干扰性、长距离传输和多站能力，已成为首选串行接口。由于由RS-485接口组成的半双工网络一般只需要两根导线，因此RS-485接口均采用屏蔽双绞线传输。RS-485接口连接器采用DB-9的9芯插头插座，与智能终端的RS-485接口采用DB-9(孔)，与键盘连接的键盘接口RS485采用DB-9(引脚)。

RS-485通讯协议应用及缺点分析

RS-485通信协议总线是一种传统的通信总线。它不能执行总线的自动仲裁，也就是说，它不能同时发送数据以避免总线竞争。因此，整个系统的通信效率必然较低，数据冗余大，RS-485总线不适合高速要求的应用场合。

同时，由于RS-485总线上通常只有一台主机，这种总线方式是典型的集中分散控制系统。一旦主机出现故障，整个系统的通信将被限制在瘫痪状态，因此做好主机的在线备份是一项重要措施。

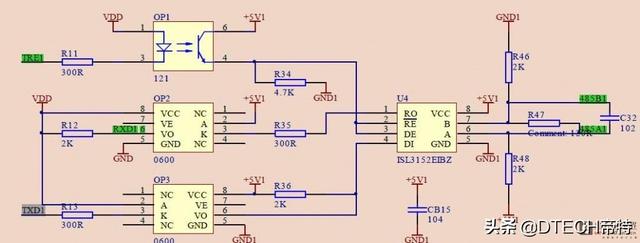

传统光电隔离的典型电路

VDD和5V1(VCC485)是两组非共用电源，通常由隔离的DC-DC实现。信号的隔离传输是通过光耦合隔离实现的。ISL3152EIBZ与单片机系统不在同一个位置。

完全隔离有效抑制了高功率电压的产生，大大降低了485的损坏率，提高了系统稳定性。但是也存在一些缺点，如电路体积过大、电路复杂、分立器件过多、传输速率受限于光电器件等，这对整个系统的稳定性也有一定的影响。

RXD1：串行端口接收端

TXD1：串行端口传输端

TRE1：控制位：控制是发送还是接收数据；

当TRE1=1(高电平)时，光耦合器电路121关闭。/RE=1(无效)，DE=1(有效)，即传输数据；

当TRE=0(低电平)时，光耦合器电路开启。/RE=0(有效)，即收到的数据，DE=0(无效)；

RE：485接收端

/RE：485发送端
