TP4054或LTH7锂电充电芯片灯不灭解决处理方法和充电不转灯解决方式

由于很多无良厂商降低品质生产芯片，导致有些样品没有问题 ，或者小批量做货没有问题，大批量做货出现烧芯片，

不转灯，微灭灯的4054充电芯片，改如何解决呢！

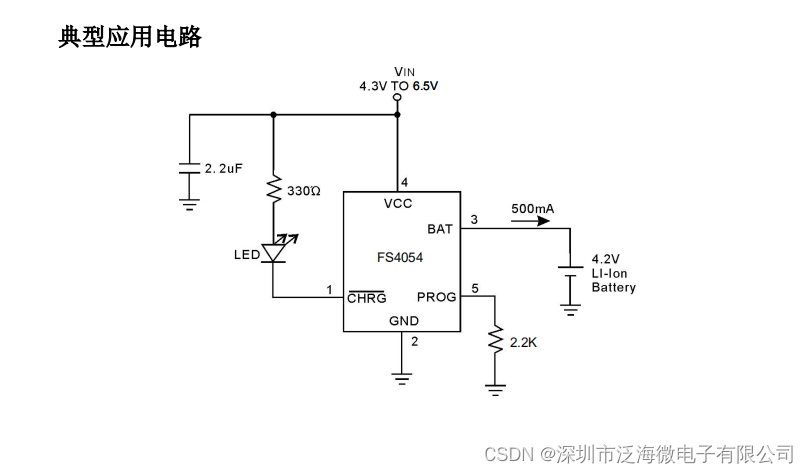

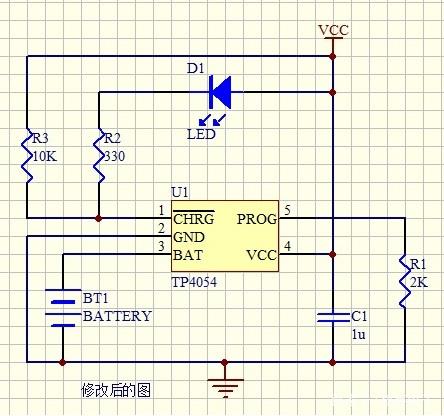

经过我们十几年的方案开发经验，尽量用有点牌子的芯片，不要用山寨货或者假冒产品，建议用泛海微公司生产的FS4054这个价格便宜0.2含税，输入加上10UF电容+一个调充电电流的电阻，就可以完美解决，无需输出电容，或参考以下电路近在使用FS4054锂电充电芯片时遇到一个奇怪的问题，充满电后指赤灯有时会灭有时不会灭只是亮度降低，让我很迷惑，后面经过分析与测量最终解决此问题。造面此问题的原因是此芯片的CHRG（引脚1）脚在充满电时为高阻状态，但仍有极奇微弱的电流，这样就会造成一些高亮的LED仍能点亮。后面在此引脚上加一上拉电阻后完美解决问题，现附原理图如下：

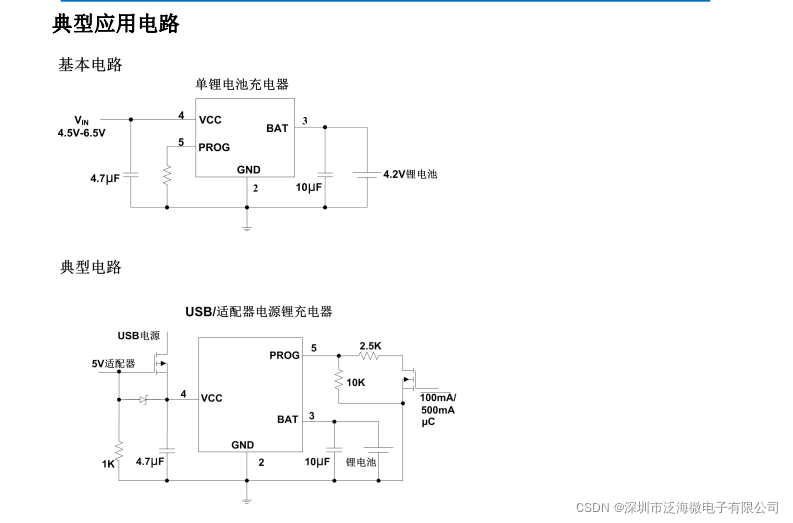

FS是一个完善的单片锂离子电池恒流 / 恒压线形电源管理芯片。它薄的尺寸和小的外包装使它便于便携应用。

更值得一提的是， 专门设计适用于 USB 的供电规格。得益于内部的 MOSFET 结构，在应用上不需要外部电阻

和阻塞二极管。在高能量运行和高外围温度时，热反馈可以控制充电电流以降低芯片温度。

充电电流通过外部电阻调节。在达到目标充电电压后，当充电电流降低到设定值的 1/10 时，就会自动结束充电过程。

当输入端（插头或 USB 提供电源）拔掉后， 自动进入低电流状态，电池漏电流将降到 2μA 以下。

还可被设置于停止工作状态，使电源供电电流降到 25μA 。确保电池接反时芯片自动进入保护状态，

确保 IC 不被击穿导致电池自放电引起事故。

其余特性包括：充电电流监测，输入低电压闭锁，自动重新充电和充电已满及开始充电的标志。

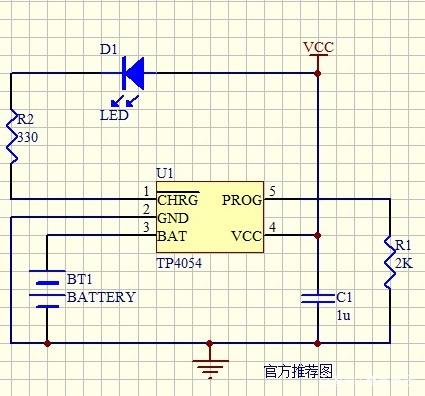

官方推荐图
