3.7V升压9V方案对比---万用表改装

于 2021-12-24 15:42:25 发布
阅读量1.1k 收藏 1
点赞数
分类专栏： LED闪灯IC 文章标签： 升压ic
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/fanhaidz/article/details/122129092
版权

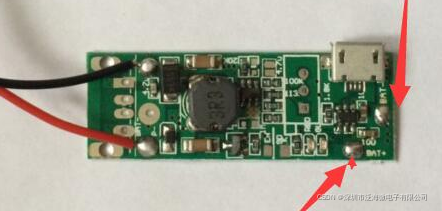

最近在网上上搜索3.7V升压9V关键词，结果搜索出来很多升压板（大部分采用FSB628）。还记得在2016年时搜索类似关键字，却很少有卖，当时买了一家使用FS2114的升压方案，这些年一直在万用表里用着，一年充不了几次电，没出过问题。出于好奇，这几天购买了一款使用FSB628的升压板（淘宝一搜，遍地都是这一款，价格也很便宜），实物图如下：FSB628

 FS2114
