SN2711呼吸机臭氧消毒仪设计方案

泛海微方案，充电指示为5颗LED灯，分5个电量等级，充电时已充电部分电量常亮，未充电部分闪烁，直到全亮时为涓流充电，最后充满电时全部熄灭，机器会自动关机并触发过充保护，无需担心过充；当产品工作时，电池电压下降到3.0v时，会触发过放电保护，产品将不能被开机，无需担心电池过放电，此时建议进行充电操作以保证电池寿命，长时间不使用时，也建议不定期地对电池进行充放电，以保持电池活力。具体可参照锂离子电池的使用规范。

本方案工作原理，主要是由MCU主控接收用户按键操作，并对臭氧发生器模块和鼓风机进行控制和管理，并对电池充电进行管理，并显示电量。臭氧发生器模块负责通过一定频率的高压信号将空气中的氧气电离重组为臭氧，并由鼓风机吹出来，通过导管路径对呼吸机管路进行彻底消毒。

充电电路

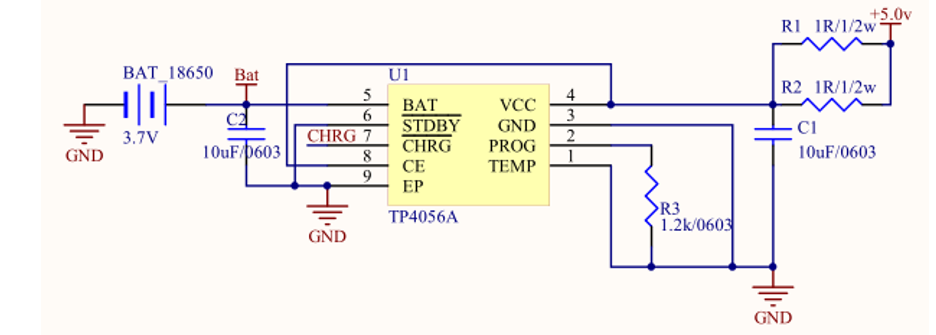

本方案充电部分采用成熟的单节锂离子电池充电芯片TP4056，具备1A充电能力，对2500mAH充电毫无压力，前端添加低精度低成本贴片功率电阻，能分散充电芯片满负荷充电工作时的热量，降低充电芯片的温升，使之更好更快速地完成充电。

执行电路

本方案执行电路部分，采用N-MOS开关管，低侧驱动方式驱动功率部件，功率部件主要由3部分组成，臭氧发生模块、鼓风机、蜂鸣器。极低的N-MOS导通电阻，能更好的驱动功率部件，并降低损耗提高转换效率，延长电池的单次充电所使用的时间。
