一、产品简介

IP2325 是一款支持双节串联锂电池/锂离子电池的升压充电管理 IC。IP2325 集成功率 MOS，采用同步开关架构，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低 BOM 成本。IP2325 的升压开关充电转换器工作频率500KHz； 5V 输入，8V/1.2A 输出转换效率 94%；IP2325 具有输入限压功能，可以智能调节充电电流，防止拉挂适配器。

IP2325 支持外接电阻来调整充电电压；

IP2325 集成 NTC 保护功能，配合 NTC 电阻；

IP2325 采用 ESOP8 封装。

我们现在有现货库存的是 IP2325-3S

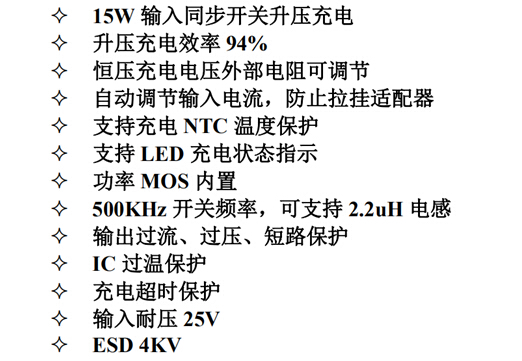

二、特性



三、应用：双节锂电池/锂离子电池充电

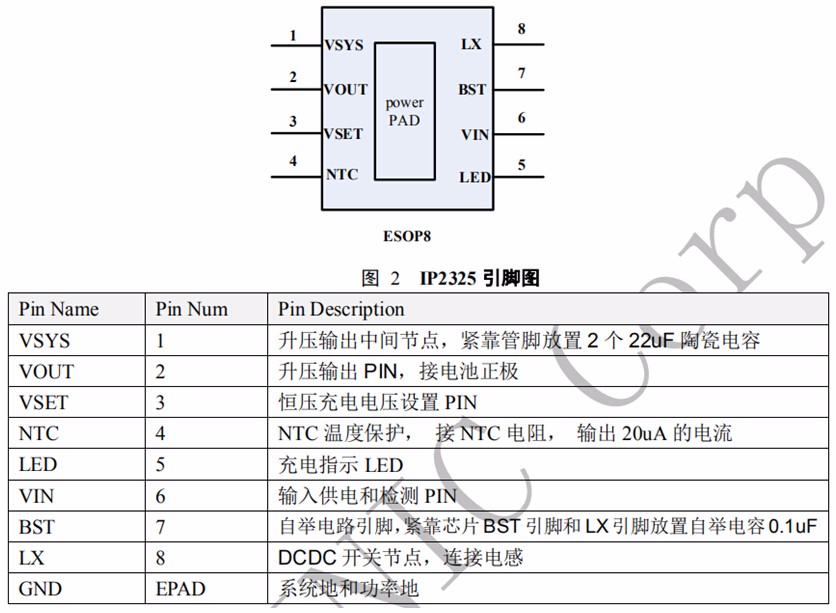

四、引脚定义

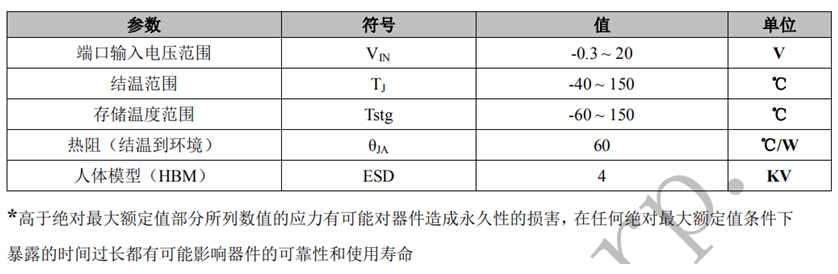

五、极限参数

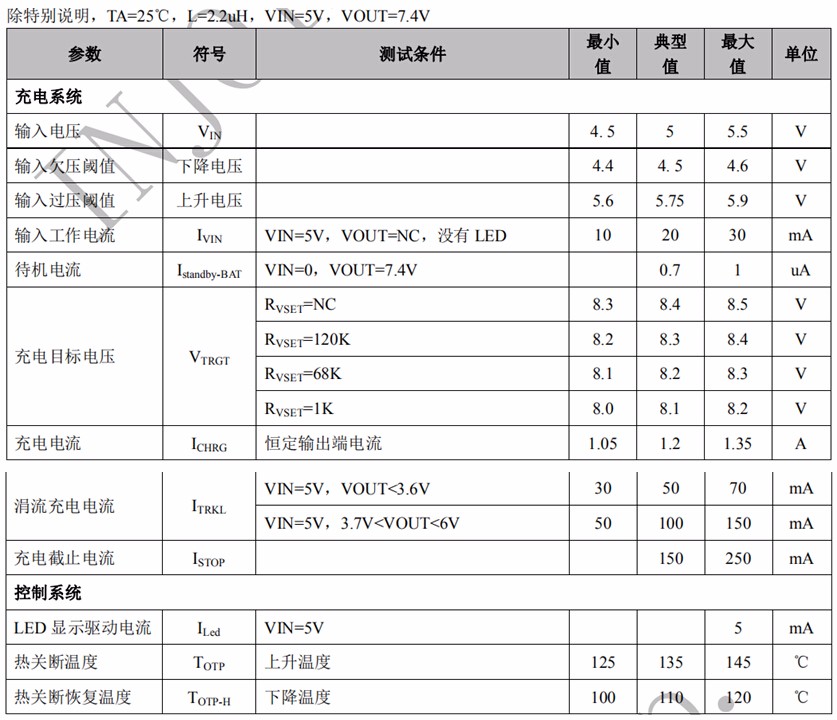

六、电气特性

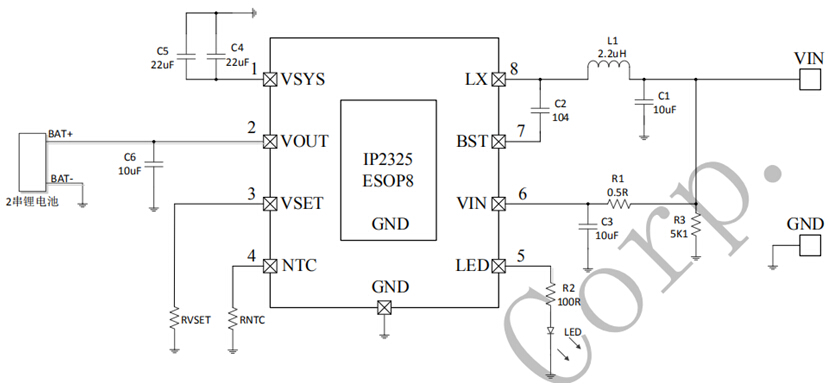

七、典型应用原理图
