替代兼容矽力杰SY6982E双电池5V升压锂离子电池充电器充电IC

SY6982E芯片描述

1.SY6982E是一款3.6-5.5VIN，2A两节电池的同步升压锂离子电池充电芯片。

2.集成1MHz开关频率和全面保护功能。

3.充电电流高达2A可以通过使用外部电阻器来设置不同的便携式应用，并同时指示充电器电流信息。

4.具有用于安全电池充电操作的可编程充电超时和用于自适应输入电流限制的可编程输入电压阈值。

5.当输出短路或发生关机时，SY6982E可以断开输出。

6.它由具有极低导通电阻的18V额定值FET构成，以实现高充电效率和简单的外围电路设计。

二、芯片特征

1.具有18V额定值低R DSONFET的集成同步升压具有高电荷效率

2. 涓流/恒流/恒压充电模式

3. 自适应电流限制的可编程输入电压阈值

4. 最大2A恒定充电电流

5. 充电电流信息指示

6. 可编程充电超时

7. 可编程恒定充电电流

8. 可选恒压

9. ±0.5％的电池电压准确度

10. 热调节保护

11. 外部关机功能

12. 输入电压UVLO和OVP

13. 过温保护

14. 输出短路保护

15. 充电状态指示

16.电池取出时能正常的同步升压操作

替换兼容SY6982E芯片的介绍。

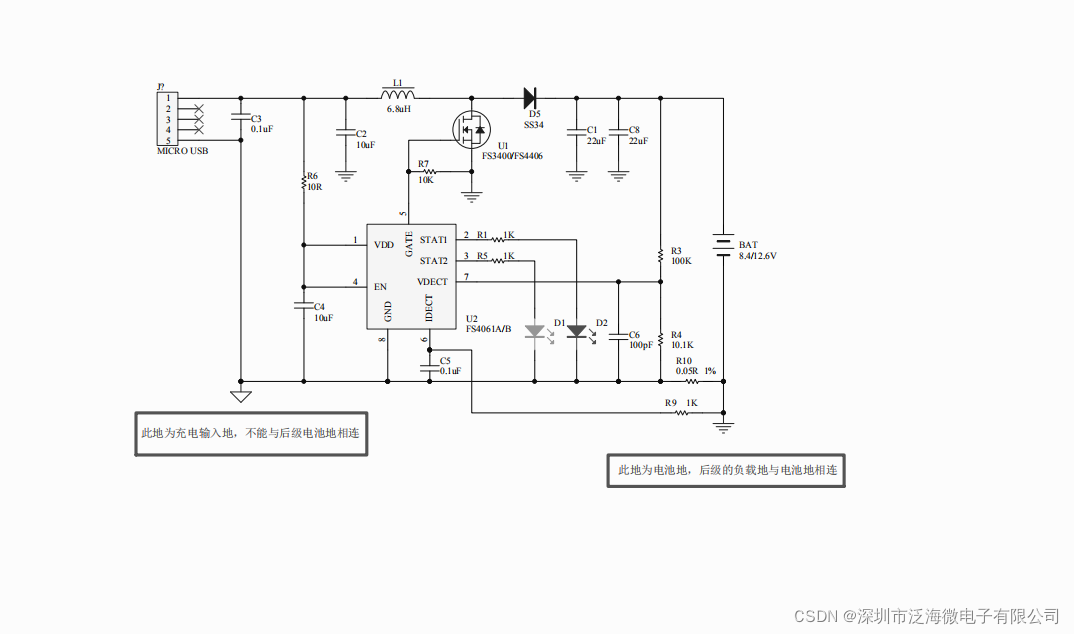

    1、概述：FS4061A是一款可使用 5v 供电升压充两串8.4V锂电池的集成管理电路。FS4061A非常适合对多串锂电池或磷酸铁锂电池充电管理，外置 nmos 和根据充电电流大小选择不同功率 mos，外围元件少应用简单。

     FS4061A具用涓流、恒流、恒压充电模式，非常适合锂电池或磷酸铁锂电池的充电。恒压充电值由外部分压电阻网络设置，恒流充电值通过外部检流电阻阻值设置。对于深度放电的电池，电池电压低于涓流充电阀值时用设置恒流充电时的 15%对电池涓流充电。在恒压充电阶段，充电电流逐渐减小，当充电电流减小到恒流充电的 10%时判定为电池已经充饱。

    ◇输入电压 5v

    ◇对多串锂电池或磷酸铁锂电池进行完整的充电管理

    ◇恒压充电值由外部分压电阻设定

    ◇恒流充电值由外部检流电阻设定

    ◇外置功率 mos 升压

    ◇开关频率 250khz

    ◇充电状态和充饱指示状态

    ◇软启动功能

    ◇工作温度-40℃到+85℃

    ◇采用常用的 sop-8 封装

    ◇产品无铅、无卤元素，满足 rohs

    2、应用：

    ◇ 蓝牙音响、筋膜枪、POS机、便携打印机、两串锂电池充电、

    ◇ 各类多串锂电池应用产品
