4.4V/3.85V锂电池充电器方案

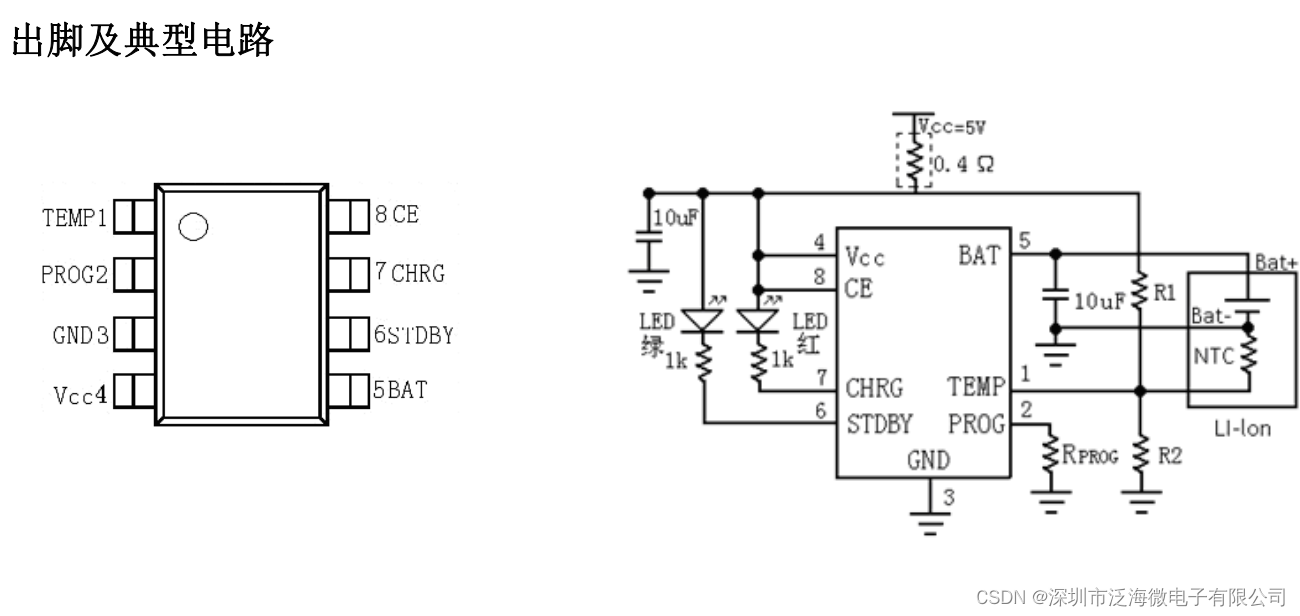

　　FS4056一款完整的单节锂离子电池恒流恒压线性充电IC。它采用极小的SOp8封装，只需要外接极少的外部元件，使它能真正的适用于便携式产品的应用。而是专门为USB电源特性而设计的。同时，也能作为一个独立的线性锂离子电池充电器。

　　由于它有内部完善的MOSFET构架，所以无需外接任何感应电阻和二极管。在大功率负载或高温环境下工作时，热反馈将自动控制充电电流，从而控制晶片的温度。充电电压被固定在4.2V或可调4.2V/4.35V/4.4V，充电电流通过别接一个电阻来设定。在充电电压达到满电量电压后，充电电流降至设定电流值的1/10时，将自动停止充电。

　　当供电电源（一般电源适配器或USB电源）被取走，自动进入一个低电流模式，此时耗电池电流低于2uA。还能进一个关断模式，在此模式下，供电电流减小至25uA。

　　它还有其他特性，包括充电电流监测，低压关断，自动再充电，另有一个状态脚来指示充电完成或者外接电源是否接上。

　　特性

　　充电电流可编程，可至800mA。

　　无需外接MOSFET、感应电阻和二极管。

　　带过温保护的恒流恒压充电使充电速度更快而无需担心过热。

　　可从USB口直接给单颗锂离子电池充电。

　　预设4.2V-4.4V充电电压，精度达±1% 。

　　关断模式只需25uA的支持电流。

　　涓流充电隔值2.9V。

　　可设定无涓流充电模式。

　　软启动，能有效限制冲击电流。

　　SOT23-5的贴片小封装。

　　

　　应 用

　　移动电话，PDA，MP3播放器。

　　充电器

　　蓝牙设备
