EC2386电压3.3V SOT23-3封装同步升压IC

EC2386 低待机功耗同步升压 DC-DC

概述

EC2386 是一款具有低待机功耗、高效率的同步升压 DC-DC，待机电流仅15uA。

EC2386 采用固定导通时间的PFM 控制方式，在轻载时自动降低开关频率保持高的转换效率。

EC2386外围仅需 3 个元件，即可实现将低输入的电池电压转换到所需要的工作电压。

EC2386 采用专利的控制技术，具有低待机功耗和轻载高效的特点。EC2386能够在保持输出电压升压稳压条件下实现输入电流仅 15uA，尤其适合对待机时间要求高的应用。

EC2386 采用SOT23-3 和SOT23-5 封装。

特点

◆低静态功耗：6uA

◆ 高效率：可高达 93%

◆ 最大工作频率：370KHz

◆ 输出电压：2.2V~5.0V（步进 0.1V）

◆ 启动电压：0.9V

◆ 低纹波、低噪声

◆ SOT23-3、SOT23-5 封装

应用领域

◆ 1~2 节干电池供电的电子设备

◆ 电子词典、数码相机、血压计、MP3、遥控玩具、无线耳机、无线鼠标键盘、医疗器械、防丢器、汽车防盗器、充电器、VCR、PDA 等手持电子设备

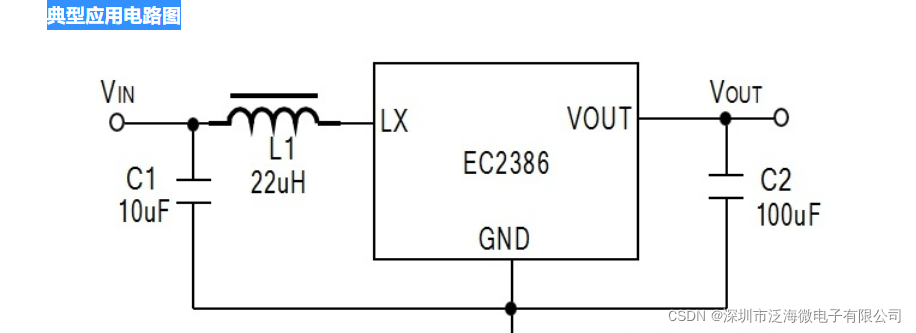

典型应用电路图
