HM2805B高效率恒流限流 WLED 驱动IC

产品简介

泛海微HM2805B是一种输入电压范围宽（0.8~5.5V），可调恒定电流和限定电流两种模式来 驱动白光 LED 而设计的升压型 DC/DC 变换器。采用变频模式，逐周期限流，使输入输 出电流随电源电压降低均匀变化。该器件能利用单节或双节干电池驱动单颗大功率白光 LED，同样可以利用一节锂电池驱动两颗、三颗或多颗 WLED。驱动 WLED 串联连接 的方法可以提供相等的 WLED 电流，从而获得均匀的亮度。 46mV 的低反馈电压最大限度地降低了电流调节电阻器的功耗，从而提高了效率。 50mV 的限流反馈电压，可根据不同需求来设置限流值。 HM2805B与HM2805区别于在限流模式时，随着输入电压的降低，+0%输入输出 电流在某个点会突变，+0% 采用了变频模式避免了这个现象。其他功能均不变。详 见规格书最后说明。 产品特点 ·MOS 管外置，输出电压可调，可驱动 高压、大功率负载，如 10V1A。 ·驱动 0.3W-7W 的单颗白光 LED ·可驱动多颗 WLED 灯 ·效率高达 90% ·0.8V 极低的工作电压（VDD接 Vout） ·恒流精度：±5% ·限流精度±6%；超低限流电压 50mV ·芯片 VDD 过压停机 ·温度保护功能（130℃保护点）

应用范围 ·恒流源，如 LED 手电筒、背光模组等 ·恒压源，如蓝牙音箱、移动电源等 ·需要精确限定输入电流的场合，如限流方案的 LED 手电筒

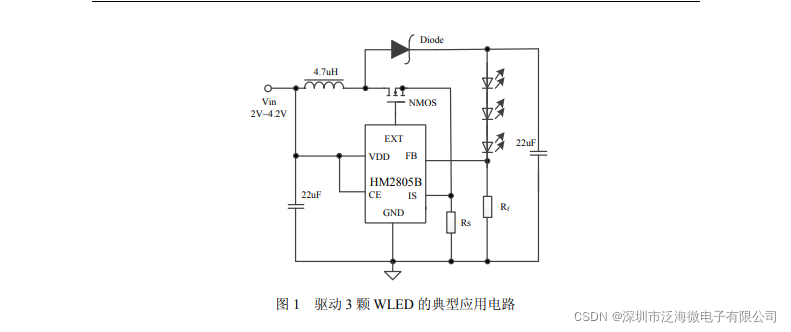

方案 1：恒流、限流功能驱动 WLED 方案。 双节干电池或锂电池作为输入驱动多串或多串多并 WLED 方案，具有恒流、限流功 能。典型应用电路如图 1 所示。

同步DC-DC降压型LED驱动IC

型号	工作 电压 范围	输出 电流	输出 电流 精度	线性 调整率	效率	工作 频率	调光功能	封装	替代型号
HM2806	2.0-6.5V	0.95A	10%	0.45%	92%	1.4MHz	PWM调光	SOT-25	PAM2804
HM2806A	2.5-5.5V 耐压6.5V	2.0A	10%	0.45%	92%	1MHz	PWM/ 模拟调光	SOT-25	0.1V反馈电压，内置2.5A MOS和 肖特基二极管，可降压驱动1-6W LED灯，带使能，PWM调光可通 过使能端PWM调光，建议PWM频 率在80Hz~100Hz；也可针对FB 脚做PWM调光，建议PWM频率在 1KHz~24KHz；也可以针对FB脚 做模拟线性调光；100%占空比， 低静态电流50uA，带短路保护和 热关断保护，带输入6.0V过压保护 和输入2.3V欠压保护
HM2808	2.5-6V 耐压6V	2A	3%	1.50%	98%	1.5MHz (max)	PWM/ 模拟调光	SOT23-5	内置3.0A MOS和肖特基二极管， 可降压驱动1-6W LED灯，采用 PWM/PFM 自动切换工作模式， 带使能，PWM调光可以通过使能 端PWM调光；也可以针对FB脚做 PWM调光，PWM频率在100Hz~ 1MHz；也可以针对FB脚做直流 电压模拟线性调光；最大100% 占空比，超低压差，低静态电 流40uA，带过压、过流、过热 等保护
HM2801	4.5-30V 耐压40V	1.5A	3%	1.50%	98%	1MHz (max)	PWM/ 模拟调光	SOT23-6	内置3.5A/2.5A MOS和肖特基二 极管，可以采用0.65V-1.2V直流 电压对DIM脚做模拟调光；恒流 反馈电压0.10V；同步整流，效 率高；带输入3.7V欠压保护和输 入31.4V过压保护；带过温保护 和热关断保护，内置过流保护和 软启动功能
HM2802	4.5-30V 耐压40V	1.5A	3%	1.50%	98%	1MHz (max)	PWM/ 模拟调光	SOT23-6	内置3.5A/2.5A MOS和肖特基二 极管，可以采用0.65V-1.2V直流 电压对DIM脚做模拟调光；恒流 反馈电压0.10V；同步整流，效 率高；带输入3.7V欠压保护和输 入31.4V过压保护；带过温保护 和热关断保护，内置过流保护和 软启动功能
HM9950	5.5-36V 耐压40V	扩流 5A 可调	3%	0.45%	97%	1MHz (max)	PWM/ 模拟调光	MSOP-10	需要外置双PMOS扩流，同步整流， 内置整流肖特基二极管，最大输出 功率可达40W，最大PWM调光频率 5KHz；恒流精度±3%，恒流反馈电 压0.20V；带过温保护和5V输入欠压 保护；低压差工作时可保持高稳定 性；工作温度范围：-20℃to+85℃， 抗ESD 2KV

DC-DC降压型LED驱动IC

型号	工作 电压 范围	输出 电流	输出 电流 精度	线性 调整率	效率	工作 频率	调光功能	封装	替代型号
PT4115	6.0-36V 耐压40V	1.0A	5%	1.50%	97%	1MHz (max)	PWM/ 模拟调光	SOT89-5	PT4115/PAM2861/SN3350/ CL6808
PT4115B	6.0-34V	1.0A	5%	1.50%	97%	1MHz (max)	PWM/ 模拟调光	SOT89-5	PT4115/PAM2861/SN3350/ CL6808
HM4115ES	6.0-40V	1.2A	3%	1.50%	98%	1MHz (max)	PWM调光	ESOP8	PT4115/PAM2861/2/PT4205
HM4115MR	6.0-40V	1.2A	3%	1.50%	98%	1MHz (max)	PWM调光	SOT-26	ZXLD1350/ZXLD1360/PT4211
HM4211	5-30V 耐压40V	0.35A 可调	3%		93%	1MHz (max)	PWM调光， 频率最小 100Hz	SOT-25	内置40V/0.5A MOS，当DIM的电压 低于0.4伏时，功率开关关断，芯 片进入极低工作电流的待机状态； 恒流反馈电压0.20V，带LED开路 保护，带软过温保护尽大可能减少 高温下LED闪烁
HM4113	5.5-60V 耐压65V	0.8A 可调	3%		96%	1MHz (max)	PWM调光， 频率最大 20KHz/ 模拟调光	SOT-25	当DIM脚电压低于0.3V时输出关断， 进入待机状态，带智能过温保护， 带输入5.1V欠压保护，低压差无过 冲，可以驱动供高达数十瓦的LED
HM4112PR	5.0-36V 耐压40V	1.2A 可调	3%		95%	1MHz	PWM/ 模拟调光	SOT89-5	PT4205 PWM信号调光频率在100Hz-50KHz 以内，DIM脚也可以通过外加直流 电压VDIM实现模拟调光，恒流反馈 电压0.10V，带LED开路保护，带自 动温度补偿控制实现过温保护，带 软启动时间可调，带芯片输入4.2V 欠压保护
HM4112MR	5.0-36V 耐压40V	0.8A 可调	3%		95%	1MHz	PWM/ 模拟调光	SOT23-5	PWM信号调光频率在100Hz-50KHz 以内，DIM脚也可以通过外加直流 电压VDIM实现模拟调光，恒流反馈 电压0.10V，带LED开路保护，带自 动温度补偿控制实现过温保护，带 软启动时间可调，带芯片输入4.2V 欠压保护
HM4112A	5.0-36V 耐压40V	1.2A 可调	3%		95%	1MHz	PWM/ 模拟调光	SOT89-5	PT4205 PWM信号调光频率在100Hz-50KHz 以内，DIM脚也可以通过外加直流 电压VDIM实现模拟调光，恒流反馈 电压0.20V，带LED开路保护，带自 动温度补偿控制实现过温保护，带 软启动时间可调，带芯片输入4.2V 欠压保护
HM4114	8.0-30V	1.0A 可调	4%	1.50%	97%	1MHz (max)	PWM/ 模拟调光	ESOP8	内置1.2A MOS，PWM调光频率最大 20KHz，反馈电压0.1V，高达4%的 恒流精度，带负载开路和短路保护， 内置过温电流补偿，同时DIM脚接 NTC电阻到地可以实现过温电流补 偿，工作温度范围：-20℃～85℃， 抗ESD 2KV
HM4116	5.5-40V	2.5A	3%		96%	1MHz (max)	PWM调光	ESOP8	内置5A/40V MOS/最大输出功率20 W/PWM调光频率最大5KHz/带过温 保护/压差最低1V，低压差工作时 可保持高稳定性
HM4116A	5.5V-60V 耐压65V	2.5A	3%		96%	1MHz (max)	PWM调光 模拟调光	ESOP8	内置5A/60V MOS，最大输出功率 20W，PWM调光频率最大5KHz， 带过温保护，压差最低1V，低压 差工作时可保持高稳定性
HM4118	5.5-36V 耐压40V	3.0A 可调	4%		95%	1MHz	PWM调光 频率最大 20KHz	ESOP8	内置5A/40V MOS，最大输出功率 可达20W，反馈电压0.24V，内置 5V/2mA片内稳压器，带过温保护 ，带输入4.5V欠压保护
HM4117	5.5-40V	扩流 5A	3%		96%	1MHz (max)	PWM调光	SOT-26	外置MOS扩流/最大输出功率40W/ PWM调光频率最大5KHz/带过温保 护/压差最低1V，低压差工作时可 保持高稳定性
HM4117B	5.5-60V 耐压66V	扩流 5.0A	3%	3.00%	96%	1MHz (max)	PWM/ 模拟调光 频率范围 100Hz- 20KHz 建议在 5KHz内 直流电压 VDIM 的 有效调光 范围是 0.5-2.5V	SOT-26	最大输出功率可达40W，反馈电 压0.2V，带输入5V欠压保护， 带过温保护，压差最低1V，低压 差工作时可保持高稳定性
HM4151A	扩流 6A/60W	外置 MOS	3%		95%	1MHz (max)	PWM/ 模拟调光	SOT23-6	PWM调光频率范围100Hz-20KHz； 反馈电压0.2V，高达3%的恒流精 度，带输入5V欠压保护，带自动温 度补偿控制电路实现过温保护，内 置LED开路/短路保护，软启动时间 可调
HM4151E	6.0-55V	内置 MOS	3%		95%	1MHz		ESOP8
HM2675HV	3.1-60V	3A	3%		85%	52KHz	PWM/ 线性调光	ESOP-8	内置5A MOS，0.2V反馈电压， 输出电压0.2V-55V可调
HM2675 HVS/T	3.1-60V	3A	3%		85%	52KHz	PWM/ 线性调光	TO-263-5L TO-220-5L	内置5A MOS，0.2V反馈电压， 输出电压0.2V-55V可调
HM2002	6.0-60V	1.2A	2%		94%	1.1MHz	PWM/ 模拟调光	SOT89-5	PT4115/PAM2861/SN3350/ CL6808的高耐压版本
HM1350	5.5-36V	扩流 2.5A	1%		96%	1MHz	PWM调光	SOT-26
HM1358	4.0-28V	扩流 25W	1%		96%	2MHz	PWM/ 模拟调光	SOT-26
HM9911	2.5-100V	扩流 2.5A	1%		90%	1MHz 可调	PWM调光	SOT-26	MH6206
HM9921	5.0-100V	1.5A	1%		92%	350KHz 可调	PWM/ 模拟调光	ESOP8	内置100V/6A MOS和 VDD稳压二极管/PWM 信号频率范围在250-1KHZ
HM9924	5.0-100V	2.5A	1%		92%	350KHz 可调	PWM/ 模拟调光	ESOP8	内置100V/6A MOS和 VDD稳压二极管/PWM 信号频率范围在250-1KHZ
HM9913	8.0-100V	20mA -1A	2%		92%	1MHz	PWM/ 线性调光	ESOP8	带温度补偿功能/固定关断时间 可调/带欠压、过温等保护功能
HM9915	3.1-100V	1.5A	2%		93%	1MHz 可调	PWM/ 线性调光	ESOP8	内置VDD稳压二极管/最大输出功 率可达15W/带过温保护/压差最 低1V，低压差工作时可保持高稳 定性
HM9915B	3.1-80V 耐压90V 内置5V 稳压 二极管	1.5A	3%	3.00%	93%	1MHz (max)	PWM/ 模拟调光 频率范围 5-20KHz 建议在 10KHz以内 直流电压 VDIM 的 有效调光 范围是 0.5-2.5V	SOT-26	内置90V MOS，最大输出功率可达 15W，恒流反馈电压0.25V，带智 能过温保护，带输入2.6V欠压保护
HM9920	3.1-100V	2A	2%		93%	1MHz 可调	PWM/ 线性调光	ESOP8	内置VDD稳压二极管/最大输出功 率可达20W/带过温保护/压差最低 1V，低压差工作时可保持高稳定性
HM9922	3.1-100V	扩流 5A	2%		93%	1MHz 可调	PWM/ 线性调光	SOT-26	外置MOS扩流/内置VDD 稳压二极 管/最大输出功率可达40W/带过温 保护/压差最低1V，低压差工作时可 保持高稳定性
HM9908	输入电压 3.1-80V 耐压90V	0.8A/ 12W/ 可PWM 数字/ 模拟 调光	2%		93%	1MHz 可调	PWM 频率范围 在5K- 20KHz	ESOP-8	内置VDD稳压二极管，内置90V  MOS，恒流反馈电压0.25V，带过 温保护，压差最低1V，低压差工 作时可保持高稳定性，芯片供电 欠压保护：2.6V
HM9925	5.0V-60V	2.5A 可调	3%	0.45%	92%	350KHz 可调	PWM/ 模拟调光 频率范围 250Hz -1KHz	ESOP8	基准电压0.25V，内置60V MOS管 和VDD  5.6V稳压二极管，内置过 温保护
HM9930	3.1-60V	3A	3%		93%	1MHz 可调	PWM/ 线性调光	ESOP8	内置VDD稳压二极管/最大输出功 率可达30W/带过温保护/压差最低 1V，低压差工作时可保持高稳定性
HM6103	6.0-100V	扩流 3A	3%		95%	200KHz	PWM调光	SOT-26
HM4101	8.0-45V	3A	3%		95%	220KHz		ESOP8
HM4103	8.0-40V	4A	3%		95%	220KHz	PWM调光	TO252-5L
HM4105	8.0-40V	5A	3%		95%	220KHz		TO263-5L
HM3101	4.5-45V	2A	2%		83%	150KHz	PWM调光	ESOP8
HM3102	8.0-45V	3A	2%		89%	150KHz		ESOP8
HM3109	8.0-40V	3A	2%		89%	180KHz		SOP8
HM3108	8V-40V	3.5A	2%		87%	180KHz	PWM调光	ESOP8
HM3113B	7.0-40V	2.5A	2%		89%	250KHz		ESOP8
HM3115	8.0-40V	5A	2%		86%	150KHz		TO263-5L

DC-DC升压型LED驱动IC

型号	工作 电压范围	输出 电流	输出 电流 精度	线性 调整率	效率	工作 频率	调光 功能	封装	替代型号
HM2803	0.9V-6.0V	1A	-	-	90%	1.0 MHz	PWM调光	SOT-26	PAM2803 保持电压低至0.7V/内置1.8A MOS管/0.9V时可以驱动200mA电流/1.5V时可以驱动500mA电流/具有开路保护和过温保护/可以升压驱动1-3W LED灯
HM2803A	0.9V-6.0V	1A可调	10%	0.45%	90%	1MHz	PWM调光	SOT-26	PAM2803 0.095V反馈电压，最低0.9V启动，保持电压低至0.7V，内置1.2A MOS管，带使能端，PWM频率在200KHz以内，具有LED 电流自动调节功能：Vin电压低于2.5V时，LED电流随着Vin下降而自动下降，以延长电池使用时间；具有LED开路保护和过温保护，可以升压驱动1-3W LED灯
HM2805B	0.8V-5.5V	外置MOS/15W	3%	-	90%	700KHz	PWM调光 500Hz-1KHz	SOT-26	带恒流/限流模式,最高可升到24V,低压启动,锂电LED照明应用
HM2858	2.7V- 6.5V 耐压 6.5V	外置MOS 最大35W 最高19V	2%		94%	1MHz	PWM 调光 频率 10K- 80KHz	SOT-26	恒流反馈电压130mV，DIM脚也可以做为使能脚，低工作电流47uA，适合电池供电应用，带输入2.25V欠压保护，可以用于各类电池输入LED照明应用
HM1539	2.7V-25V	2A/18W	2%		92%	1.0MHz	PWM 调光	TSOT- 23-8	外置MOS管，输出电压可调，反馈电压1.25V，带输入2.1V欠压保护，恒流反馈电压0.10V，可以实现5V输入9V/2A和12V/1.5A输出，带使能端，支持2.2uH电感，支持恒压输出和恒流输出，带软启动，可以应用于锂电输入的LED照明应用
HM5663	3V-24V	内置2A MOS	2%	-	90%	1.2MHz	PWM调光	SOT-26	SY7200/1
HM5663B	2.7V-6.5V	内置2.8A MOS	2%	-	90%	1MHz	PWM调光	SOT-26	SY7200/1
HM3348	2.2V-6V	内置3A MOS	2%		90%	800KHz	PWM调光	SOP-8
HM5669	2.8V-30V	4A	2%		92%	1MHz	PWM调光	DFN3*3-10
HM3350	10V-35V	内置3A MOS	2%		90%	800KHz	PWM调光	SOP-8	OB3350
HM6280A	2.5V -6V 耐压 6.5V	1.5A/9W	2%		95%	1.0MHz	PWM 调光	ESOP-8	内置MOS管，恒流反馈电压0.107V，输出电压可调，反馈电压1.25V，最高升12V，带输入2.3V欠压保护，可驱动2串/3串 9W LED，带使能端，支持3.3uH电感，可以应用于锂电输入的LED照明应用
HM6281	3.6V-26V	2A	2%		92%	400KHz	PWM调光	SOP-8
HM6283	3.6V-26V	2A	2%		92%	400KHz	PWM调光	SOP-8
HM6283B	5V-45V	2A	2%		93%	400KHz	PWM调光	SOP-8
HM6285	3.6V-36V	4A	2%		94%	180KHz	PWM调光	TO252-5L
HM6286	5.0V-36V	5A	2%		94%	180KHz	PWM调光	TO-263-5L
HM6287A	2.6V-100V	1A	2%		95%	1MHz 可调	PWM调光	ESOP-8	内置100V MOS/最大输出功率20W/最高输出电压可达100V/内置VDD 稳压二极管/带输入限流保护/恒流/限流反馈电压0.25V/带过温保护和软启动功能/欠压保护电压2.6V
HM6287	3.6V-100V	1A	2%		95%	1MHz 可调	PWM调光	ESOP-8	内置100V MOS/最大输出功率20W/最高输出电压可达100V/内置VDD 稳压二极管/带输入限流保护/恒流/限流反馈电压0.25V/带过温保护和软启动功能/欠压保护电压3.2V
HM6288A	2.6V-60V	2A	2%		95%	1MHz 可调	PWM调光	ESOP-8	内置60V MOS/最大输出功率20W/最高输出电压可达60V/内置VDD 稳压二极管/带输入限流保护/恒流/限流反馈电压0.25V/带过温保护和软启动功能/欠压保护电压2.6V
HM6288	3.6V-60V	2A	2%		95%	1MHz 可调	PWM调光	ESOP-8	内置60V MOS/最大输出功率20W/最高输出电压可达60V/内置VDD 稳压二极管/带输入限流保护/恒流/限流反馈电压0.25V/带过温保护和软启动功能/欠压保护电压3.2V
HM6289A	2.6V-100V	5A/扩流	2%		95%	1MHz 可调	PWM调光	SOP-8	外置MOS/最大输出功率20W/最高输出电压可达100V/内置VDD 稳压二极管/带输入限流保护/恒流/限流反馈电压0.25V/带过温保护和软启动功能/欠压保护电压2.6V
HM6289	3.6V-100V	6A/扩流	2%		95%	1MHz 可调	PWM调光	SOP-8	外置MOS/最大输出功率20W/最高输出电压可达100V/内置VDD 稳压二极管/带输入限流保护/恒流/限流反馈电压0.25V/带过温保护和软启动功能/欠压保护电压3.2V
HM6290	5.0V-36V 耐压45V	10A/扩流	2%		96%	450KHz 可调	PWM调光	SOP-8	最大输出功率100W，带输入限流保护，恒流/限流反馈电压均为0.25V，内置输出开路保护/输出过压保护，OVP基准电压1.0V，带使能脚，带逐周期限流保护，带智能过温保护和软启动功能
HM5304	4.5V-36V	外置 MOS/ 35W	2%		95%	330KHz	PWM调光	SSOP-10	最大输出电压可达100V以上/PWM信号频率在30KHz-100KHz/带恒流输出模式，恒流反馈电压0.012V/通过外部电阻设定限流保护/带OVP过压保护/带内部软启动电路/适合高压大电流输出应用
HM5303	6.5V-24V/ 兼容 12-40V输入	2A	10%		95%	200KHz 可调	PWM调光	ESOP-8	恒流反馈电压为0.25V，带输入限流保护，限流保护电压为0.5V，带 输出OVP可调过压保护，芯片供电欠压保护(5.8V)
HM5306	6.5V-24V	3A/ 外置MOS	10%		95%	200KHz 可调	PWM调光	SOP-8	恒流反馈电压为0.25V，带输入限流保护，限流保护电压为0.5V，带输出OVP可调过压保护，芯片供电欠压保护(5.8V)
HM5315A	2.5V- 60V	5A/60V	10%		95%	350KHz 可调	PWM 调光	ESOP-8	恒流基准电压0.25V，带可调限流保护，限流基准电压0.25V，带使能脚，带输入2.5V欠压保护
HM5315B	2.5V- 100V	5A/100V	10%		95%	350KHz 可调	PWM 调光	ESOP-8	恒流基准电压0.25V，带可调限流保护，限流基准电压0.25V，带使能脚，带输入2.5V欠压保护

DC-DC升降压型LED驱动IC

型号	工作电 压范围	输出电流	输出电 流精度	效率	工作频率	调光功能	封装	替代型号/说明
HM3342	2.5V-40V	内置3A MOS/12W	2%	92%	460KHz	模拟调光/ PWM调光	ESOP-8	最大12W输出功率/最高升40V 最大10KHz PWM调光频率
HM3343	4.2V-40V	外置MOS 扩流/40W	2%	90%	450KHz	模拟调光/ PWM调光	SOP-8	最大40W输出功率/最高升40V 最大10KHz PWM调光频率
HM3344	5V-100V	扩流3A/ 50W	2%	93%	500KHz 可调	PWM调光	SOP-8	外置MOS扩流/最大50W输出功率/ 内置VDD稳压二极管/输出电压在 3.2-100V/带可调限流保护,恒流/限 流反馈电压0.25V可实现升降压应用
HM3345	3V-70V	内置3A 80V MOS	3%	90%	420KHz	模拟调光/ PWM调光	SOP-8PP	支持升压、降压、和升降压模式， 可通过外部电阻调节输出电流，具 有多重保护功能:过流保护、输入 欠压保护、输出过压保护、芯片过 热调节，内置软启动，逐周期的峰 值电流限制。实测：降压模式下： 60V输入可以驱动50V/500mA输出； 升降压模式下：10-40V输入可以驱 动22V/300mA输出；升压模式下： 7V输入可以驱动22V/300mA输出。 可用于锂电输入LED照明应用和大 屏高清屏LED背光应用和12V/24V 交流输入LED照明应用。
HM3349	4.5V-32V 耐压36V	扩流5A/ 50W	2%	93%	330KHz	PWM调光	SSOP-10	降压或升降压LED 驱动，最大输 出电带使能脚，带恒流输出模式， 恒流反馈电压120mV，通过外部 电阻设定限流保护，带可调OVP 过压保护，带内部软启动电路

同步DC-DC升降压型LED驱动IC

型号	工作电压范围	输出电流	输出电流精度	效率	工作频率	调光功能	封装	替代型号
HM3441	2.2V-5.0V	0.7A	3%	95%	1.15MKHz	PWM调光	MSOP-10	LTC3454
HM3441B	2.7V-5.5V 耐压6V	1.5A	95%	95%	1.0MHz		ESOP-8	2.1V启动，基准电压0.11V 内置1.5AMOS和肖特基二 极管，支持10uH单电感， 带使能和软启动， 静态电流500uA
HM3442	2.4V-5.5V	0.5A					SOP-8	单节锂电/3-4节镍氢电池 供电LED照明应用
