LM358是双运算放大器IC电路应用原理图

于 2022-04-24 16:03:44 发布
阅读量6.4k 收藏 30
点赞数 3
分类专栏： 5W无线充发射IC方案 文章标签： LM358
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/fanhaidz/article/details/124384849
版权
LM358是一款双运算放大器，适用于宽电源电压范围的单电源或双电源工作。它具有低输入偏流、高直流电压增益和1MHz的单位增益带宽等特点，广泛应用于传感器放大、音频放大、工业控制等领域。该器件还具备低功耗、大输出电压摆幅和内部频率补偿等优点，适合作为电池供电系统的理想选择。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

一、 概述 LM358 内部包括有两个独立的、高增益、内部频率补偿的双运算放大器，适合于电源电压范围很宽的单电源 使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。它的使用范围包括传感放大 器、直流增益模组，音频放大器、工业控制、DC 增益部件和其它所有可用单电源供电的使用运算放大器的场合。 二、 特点 内部频率补偿。 低输入偏流。 低输入失调电压和失调电流。 共模输入电压范围宽，包括接地。 差模输入电压范围宽，等于电源电压范围。 直流电压增益高（约 100dB）。 单位增益频率带宽（约 1MHz）。 电源电压范围宽：单电源（3V ~ 20V）；双电源（±1.5V ~ ±10V）。 低功耗电流，适合于电池供电。 输出电压摆幅大（0 ~ VCC-1.5V）。 采用 SOP-8、D

LM358管脚说明

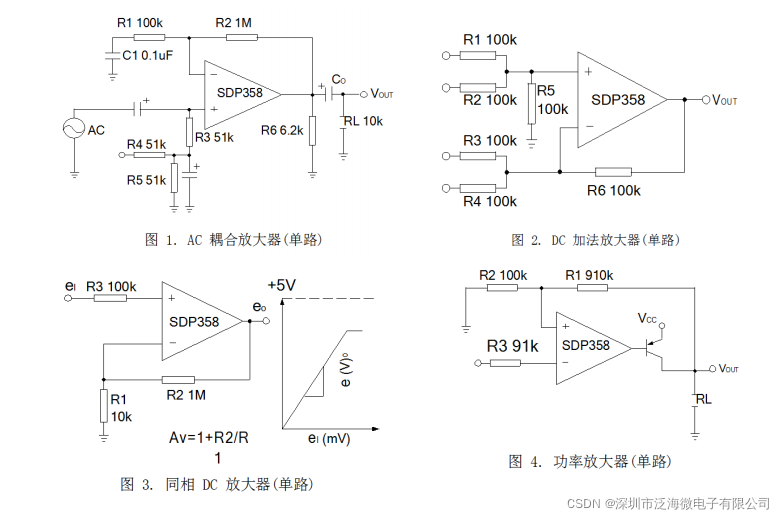

 LM358电路应用原理图
