FH152C6苹果Lightning OTG输出取电IC芯片

FH152C6是一款苹果Lightning OTG输出取电IC芯片，

概述：

FH152C6应用于从苹果 Lightning OTG取电3.3V芯片：输出 3.3V,300mA 电源提供给手机周边外设供电。3.3v电压输出可以升压5V140MA功率给手机周边外设供电。注意 (1)、FH152C6 的 TX 脚说明： TX 脚连接 Lightning 插头：手机亮屏和黑屏均有 3.3V 电压输出。 TX 脚悬空：手机亮屏有 3.3V 电压输出，手机黑屏后关闭 3.3V 电压输出。 (2)、TX 脚悬空，手机黑屏后延时关闭 3.3V 电压的延时时间，以手机和 iOS 系统为准。 (3)、Lightning OTG 输出电压 3.3V，其电压误差、最大提供电流以手机和 iOS 系统为准。 (4)、供电给小风扇的应用，马达的功率负荷、电机运转产生的反峰电压不排除会对手机产生影响，请注意马达的选择和反 峰电压的防护。 (5)、FS2115A升压电路仅供参考，外围电路参数根据实际情况调试。升压后的电压、电流、功率、纹波、效率与升压芯片 有关，用户也可根据实际需求自行选择其它升压芯片

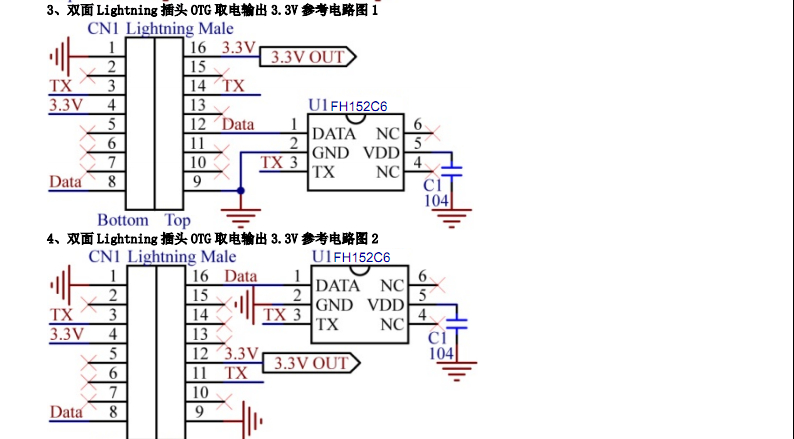

FH152C6苹果取电IC应用电路图：

编辑搜图

​FH152C6苹果取电IC

​
