锂离子电池保护板锂电池保护芯片IC常见问题及维修方法介绍

本文介绍12V锂离子电池保护板的常见故障及维修方法,包括无电压、无过流保护等问题,并提供检测步骤,有助于解决锂离子电池组保护板的故障。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

12v锂离子电池是由多个3.7v锂离子电池串联起来得到的接近12v电压,而我们串联锂离子电池就必须使用到12v锂离子电池保护板,它能够保护串联锂离子电池组。当锂离子电池电量充满后,它能够起到对各单体锂离子电池的电压差异均充的用途,有效解决串联电路的漏洞。那么当12v锂离子电池组保护板出现不良异常时又该如何维修呢?下面就列举一些保护板常见的问题进行分析维修。

一、没有电压或电压异常

没有电压或电压异常的情况,我们该将万用表调到直流20伏档位,然后用红色的电表笔接触锂离子电池电芯正极,黑色电表笔接触电芯负极,要是万用表显示没有电压或者电压很低,那就证明电芯已损坏。注意要检查保护板正负极是否反接,假如接反了,充电器给锂离子电池組充电时就相当于强制过放。

二、没有过流保护

出现没有过流保护等现象,首先要查看过流检测脚的电路有没有不良,有的话就更换保护IC.

三、没有电阻或电阻过大

要从电阻焊盘的识别电路往会找原因,查看识别电阻有没有脱焊、是否贴错电阻、有没有短路或开路等现象。

四、充不了电

使用万用表开关选择20v档位,然后用红色电表笔接触电芯的正极或者是保护板,假如万用表显示有电压,我们就要根据以下情况来进行分析:是否有输出电压,电芯电压是否属于正常情况。假如以上的电压都不正常,我们就基本可以判断保护IC或者MOS管已经损坏,此时要进行这两种部件的更换就可以了。

五、没有内阻或者内阻过大

1.假如没有内阻就要查看mos管的引脚有没有损坏,有的话就将mos管换掉就行了。

2.要是内阻过大,那么就要用探针去接触电鱼锂离子电池保护板,检测有没有接触不良或者过分氧化等原因。还要查看电芯上是否有多加镍片的现象,要是电芯上的镍片数量过多也会造成内阻过大的现象。

上面所使用的锂离子电池保护板维修方法基本就是通过比较、目视、电压量测、导通关断测试这四种,只要掌握了这些方法,相信能够熟练的维修锂离子电池組保护板。

FS5352A单节锂电池保护IC 5W 5V1A功率应用:

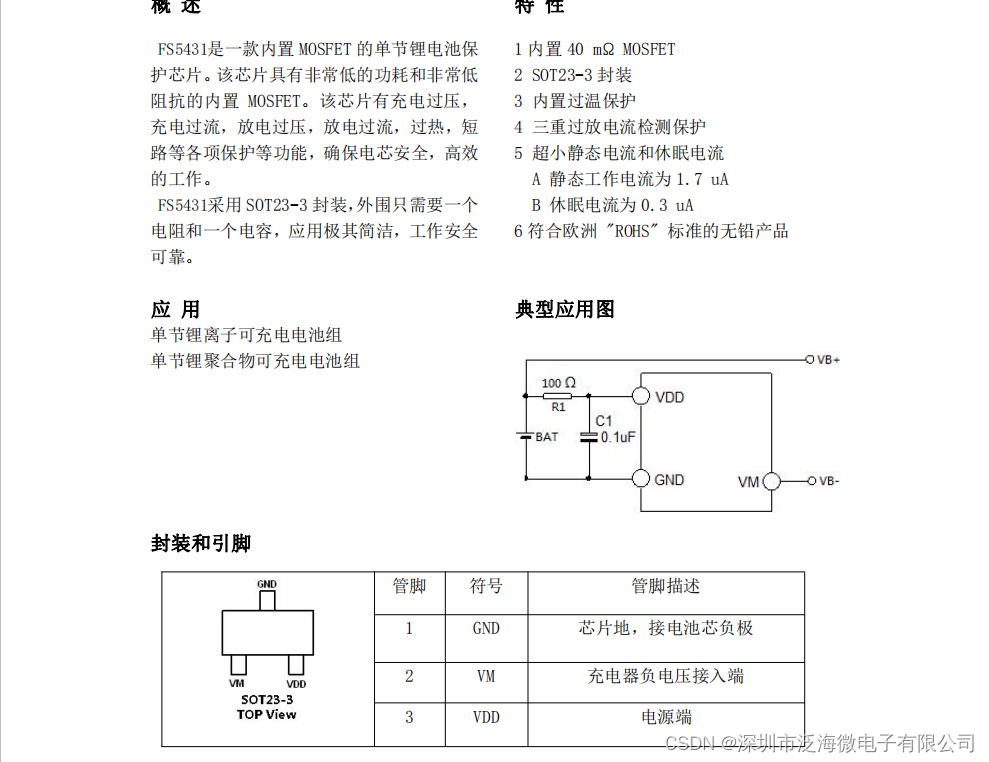

 FS5431单节锂电池保护IC 5W 5V1A功率应用:

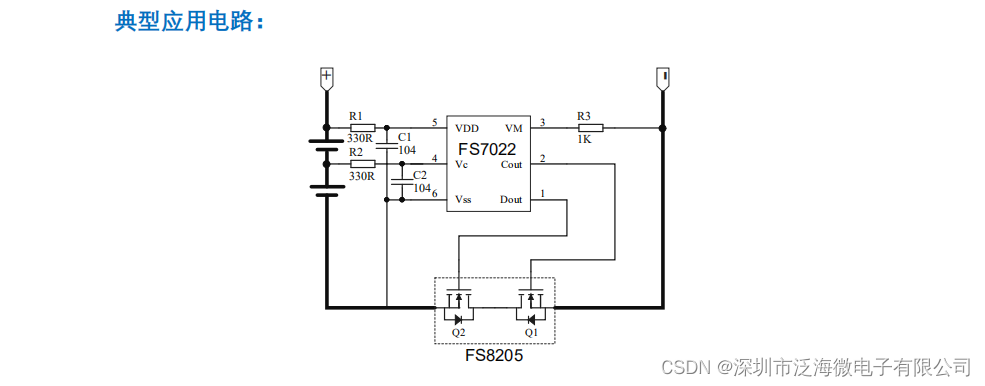

FS7022两节8.4V锂电池保护IC 9W 8.4A功率应用:
