精工/艾普凌S-8261系列1节电池用电池S-8261ABAMD保护IC

S-8261 系列内置高精度电压检测电路和延迟电路，是用于锂离子 / 锂聚合物可充电电池的保护 IC 。

本 IC 最适合于对 1 节锂离子 / 锂聚合物可充电电池组的过充电、过放电和过电流的保护。

■ 特点

(1) 内置高精度电压检测电路

·过充电检测电压 3.900 V ~ 4.500 V( 进阶单位为 5 mV)

精度 ±25 mV(25°C) 、

±30 mV(  5°C ~  55°C)

·过充电滞后电压 0.1 V ~ 0.4 V *1

精度 ±25 mV

过充电滞后电压可以在 0.1 V ~ 0.4 V 的范围内，以 50 mV 为进阶单位进行选择

·过放电检测电压 2.000 V ~ 3.000 V( 进阶单位为 10 mV)

精度 ±50 mV

·过放电滞后电压 0.0 V ~ 0.7 V *2

精度 ±50 mV

过放电滞后电压可以在 0.0 V ~ 0.7 V 的范围内，以 100 mV 为进阶单位进行选择

·过电流 1 检测电压 0.050 V ~ 0.300 V( 进阶单位为 10 mV)

精度 ±15 mV

·过电流 2 检测电压 0.500 V( 固定 )

精度 ±100 mV

(2) 高耐压 (VM 端子、 CO 端子：绝对最大额定值 = 28 V)

(3) 各种延迟时间只需由内置电路来实现 ( 过充电： t CU 、过放电： t DL 、过电流 1 ： t IOV1 、过电流 2 ： t IOV2 )

( 不需外接电容 )

精度 ±20%

(4) 内置三段过电流检测电路 ( 过电流 1 、过电流 2 、 负载短路 )

(5) 可以选择“允许” / “禁止”向 0 V 电池充电的功能

(6) 可以选择休眠功能的“有” / “无”

(7) 可充电器检测功能、异常充电电流检测功能

·根据检测 VM 端子的负电压 ( 典型值  0.7 V) 而解除过放电滞后 ( 充电器检测功能 ) 。

·当 DO 端子电压处于高电位 (High) ， VM 端子电压低于充电器检测电压 ( 典型值  0.7 V) 时， CO 端子的输出将被设置

于低电位 (Low)( 异常充电电流检测功能 ) 。

(8) 低消耗电流

·工作状态时

典型值 3.5 μ A 最大值 7.0 μ A

·休眠状态时

最大值 0.1 μ A

(9) 宽工作温度范围

 40°C ~  85°C

(10) 无铅、 Sn 100% 、无卤素 *3

*1. 过充电解除电压 = 过充电检测电压  过充电滞后电压 ( 但是，当过充电解除电压  3.8 V 时不能选择 )

*2. 过放电解除电压 = 过放电检测电压  过放电滞后电压 ( 但是，过放电解除电压  3.4 V 时不能选择 )

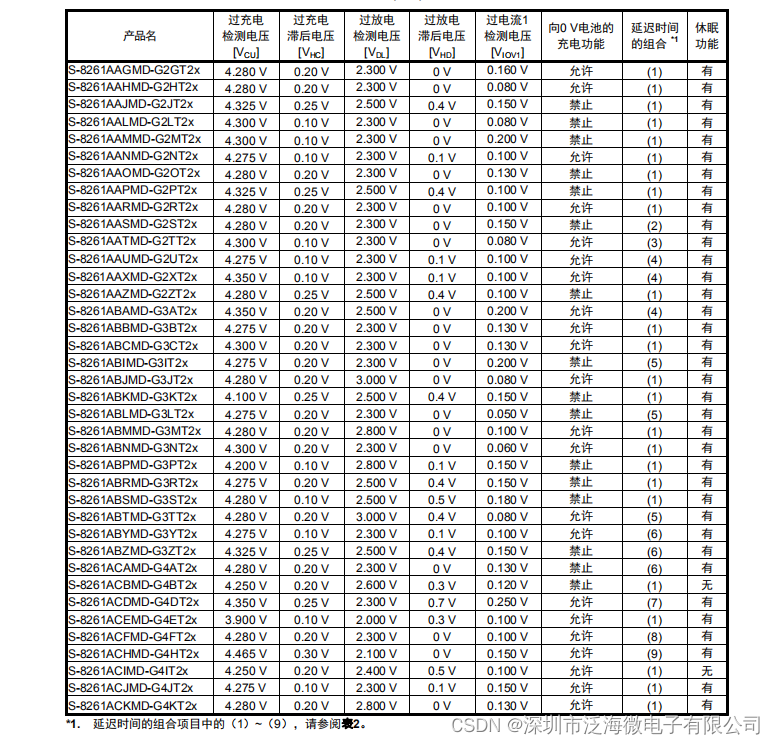

*3. 详情请参阅“  产品型号的构成 ”。

■ 用途

·锂离子可充电电池组

·锂聚合物可充电电池组

■ 封装

· SOT-23-6
