FS2117升压IC输出5V2.4A同步整流

于 2022-06-09 14:32:36 发布
阅读量295 收藏
点赞数
分类专栏： DCDC升压IC 文章标签： p2p 网络协议 网络
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/fanhaidz/article/details/125202705
版权
FS2117是一款专为移动电源等高效升压应用设计的芯片，能将3.7V单节锂电池升压至5V不同电流等级输出，具备内部同步整流MOS、外部反馈网络、恒流短路保护模式等特性，确保高效率和稳定性能。适用于智能手机、平板电脑等设备的充电领域。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

FS2117是一颗高效同步升压转换芯片，支持3.7V单节锂电池升压输出5V2.1A/5V2A/5V2.4A输出功率，内置MOS同步整流高效率。内部集成低阻抗功率内部集成软启动电路，无需外部补偿电容，外部反馈网络。FS2117 为移动电源等高效升压应用领域提供了新的解决方案。特点◼ 工作频率 500kHZ◼ 内部集成同步整流 MOS，无需外部整流二极管◼ 外部反馈网络，输出电压可调节◼ 恒流短路保护模式◼ 电流模式，响应速度快◼ 内部过流保护功能应用◼ 锂电池供电◼ 智能手机◼ 平板电脑等智能充电领域

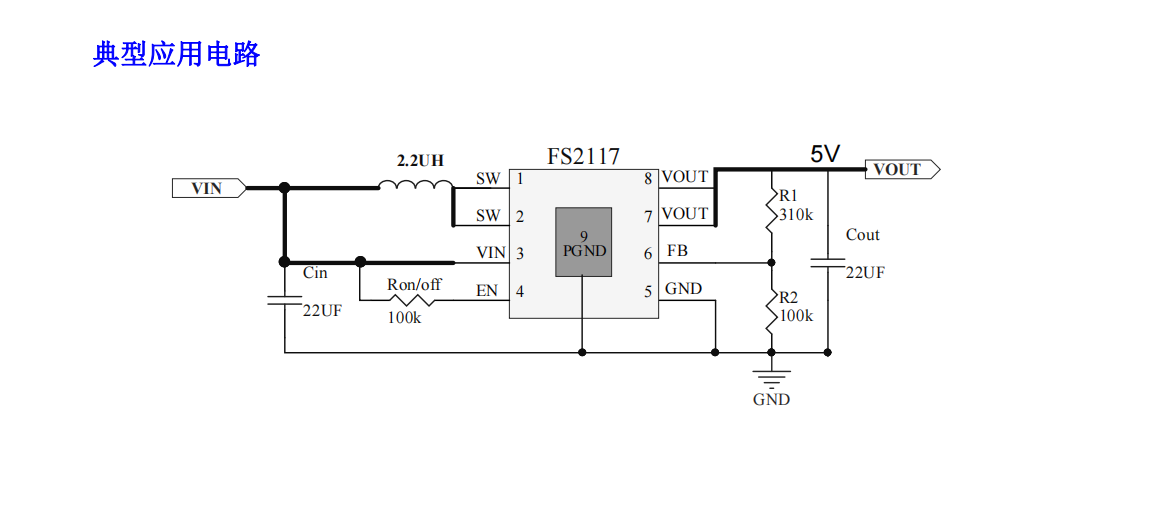

典型应用电路
