XKT-510和T3168和XKT-511芯片的无线供电方案原理

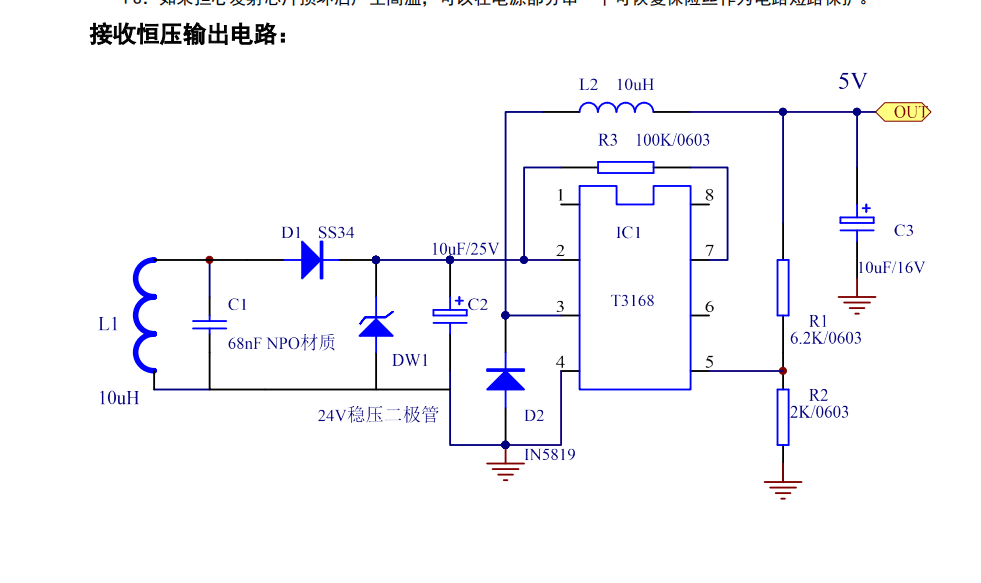

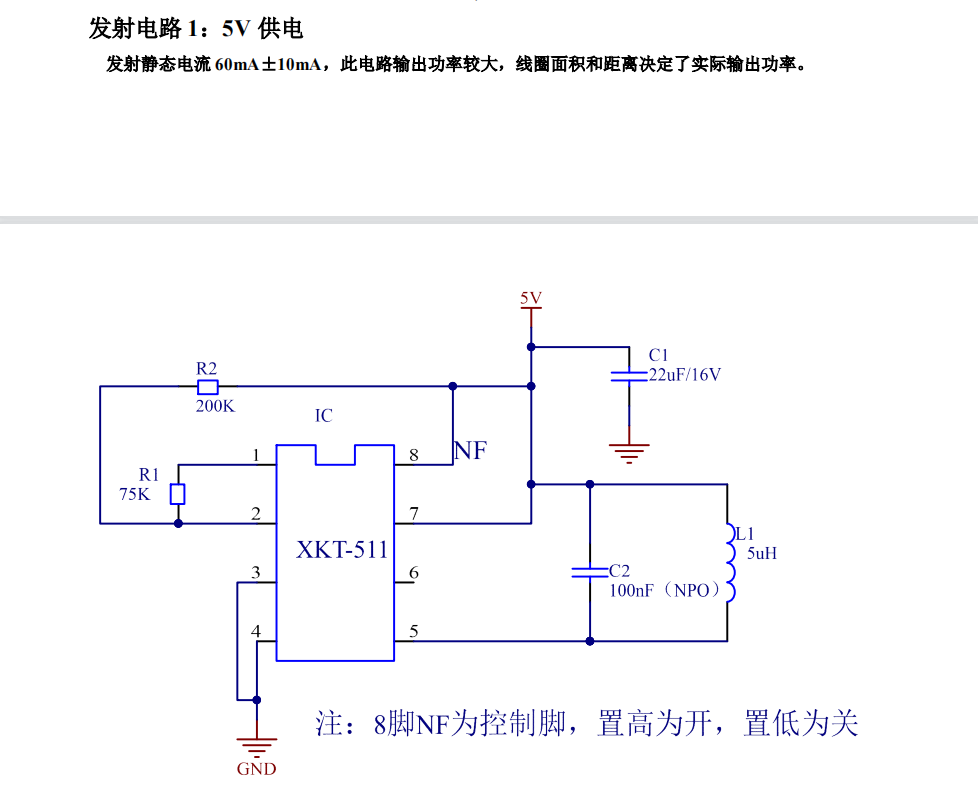

XKT-511 芯片为深圳泛海微电子推出的全新超高频无线充电方案，工作电压为 3.3V 至 18V， 可以在任意 PCB 板上刻蚀线圈，在特殊需求下，可以直接使用 4.2V 锂电池直接为发射部分提供电源。芯 片采用 SOP-8 封装，尺寸得以进一步压缩。外围器件上也做了大量优化，使成品尺寸进一步压缩，生产工 艺和成本得到进一步优化。芯片设计工作频率范围为 1KHz-3.5MKHz，使芯片在电路设计中有更多的频率选 择。其高频输出可以使用 PCB 印制线圈替代绕线线圈，并且实现大功率输出，可极大简化生产工艺。芯片 预留了高灵敏度的控制脚（8 脚）置高为开，置低为关，在工程设计中，可对其施加控制信号来达到低功 耗等特殊要求。也可对其施加低于工作频率的控制信号，来对接收部分的工作端的工作状态进行控制。使 后端功能设计更具多样性和自由度。 二、特点 *尺寸小，封装为 SOP-8 *工作频率高 *集成度高，外围器件少 *输出功率大 *应用范围广 *可自由设计控制功能 *特殊设计下，可对接收部分工作状态进行控制 *工作电压：DC 3.3~18V *工作频率：1KHz~3.5MHz *线圈可用印制 PCB 板来实现 *静态电流最佳状态可设计做到低于 5mA。 三、 应用范围 可用于电动牙刷，美容仪，补水仪，嵌入式产品供电、医疗产品、安防产品、防水产品、玩具产品、 成人用品、数码产品、LED、采矿设备、手持家用电器等的电池充电和无线直接供电。
