FS16XB是1.2V 镍氢电池白天充电晚上亮太阳能升压光控IC

FS16XB太阳能草坪灯升压控制芯片 一、功能及应用 白天充电晚上亮，白天给 1.2V 镍氢电池充电，晚上工作，采用同步 PFM 高效升压电路, 有太阳能充电和 低使能电压功能，确保在外界光线足够暗时才开启工作,内置电池过放保护。在 0.65V±0.1V 时，保护电池不再放电。

一、功能及应用

白天充电晚上亮，白天给 1.2V 镍氢电池充电，晚上工作，采用同步 PFM 高效升压电路, 有太阳能充电和 低使能电压功能，确保在外界光线足够暗时才开启工作,内置电池过放保护。在 0.65V±0.1V 时，保护电池不再放电。
工作电压 0.85V 以上。

二、电气性能
TA=27C, VOUT=3.6, L=10uH, COUT=100μ F, unless otherwise specified.

测试项目	测试条件	MIN	TYP	MAX	UNIT
OSCILLATOR FREQUENCY	V(VOUT)=3.6V	163.84k*0.8	163.84k	163.84k*1.2	Hz
Rdson	V(VOUT)=3.6V 1W WLED		130		mohm

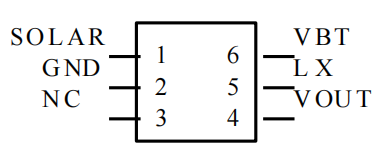

三、封装脚位图 (SOT23-6)

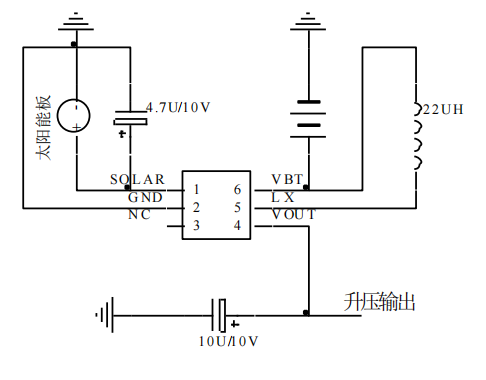

四、参考电路图

​
