AMS1117是一款可提供1.2V至5.0V固定输出电压的三端稳压器，其3.3V版本适用于高效能线性稳压。该芯片最大输出电流为1A，精度高，工作电压范围宽，且能在-20℃至125℃的环境下稳定工作。其工作原理基于输出电压采样和反馈调节，确保输出电压稳定。应用包括电子设备的电源转换。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

AMS1117是一个三端稳压器，它的稳压调整管是由一个PNP驱动的NPN管组成，有固定和可调两个版本可用，输出电压可以是：1.2V，1.5V，1.8V，2.5V，2.85V，3.0V，3.3V，和5.0V。AMS1117-3.3是一种输出电压为3.3V的正向低压降稳压器，适用于高效率线性稳压器。

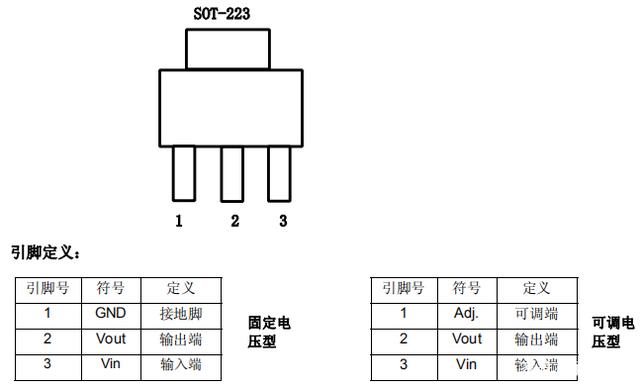

ams1117-3.3v管脚图

ams1117-3.3v稳压芯片特点

■ 最大输出电流为 1A

■ 输出电压精度高达±2％

■ 稳定工作电压范围为高达 12V

■ 电压线性度为 0.2％

■ 负载线性度为 0.4％

■ 环境温度：TA的范围是-20℃~125℃

ams1117-3.3v应用电路图

ASM1117的工作原理是通过对输出电压采样，然后反馈到调节电路去调节输出级调整管的阻抗，当输出电压偏低时，就调节输出级的阻抗变小从而减小调整管的压降，当输出电压偏高时，就调节输出级的阻抗变大从而增大调整管的压降，这样就维持了输出电压的稳定。

ams1117-3.3v稳压芯片输出电压：3.235~3.365V（10mA≤Iout≤1A , 5.3 V≤Vin≤12V）；线路调整（最大）：10mV（5.3 V≤Vin≤12V）；负载调节（最大）：20mV（Vin=5.3V, 0≤Iout≤1A）；电压差（最大）：1.4V静态电流（最大）：12mA；纹波抑制（最小）：60dB。更多三端稳压器ams1117将5V的电源转换成3.3V的应用资料
