24V无刷直流无感FOC风扇方案分享——软件方案（单片机）

于 2022-11-09 13:33:31 发布
阅读量839 收藏
点赞数
分类专栏： 国产单片机分享 文章标签： 筋膜枪方案
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/fanhaidz/article/details/127768152
版权

方案介绍：

控制方式为无感FOC。因为方案中的单片机预封了一颗28V的门驱，因此该方案适合24V以内的风扇应用。驱动MOS管类型为N+P型。

方案配置：

RX32SD22+3*（N+P）MOS（AP10G04S，40V，10A）

​

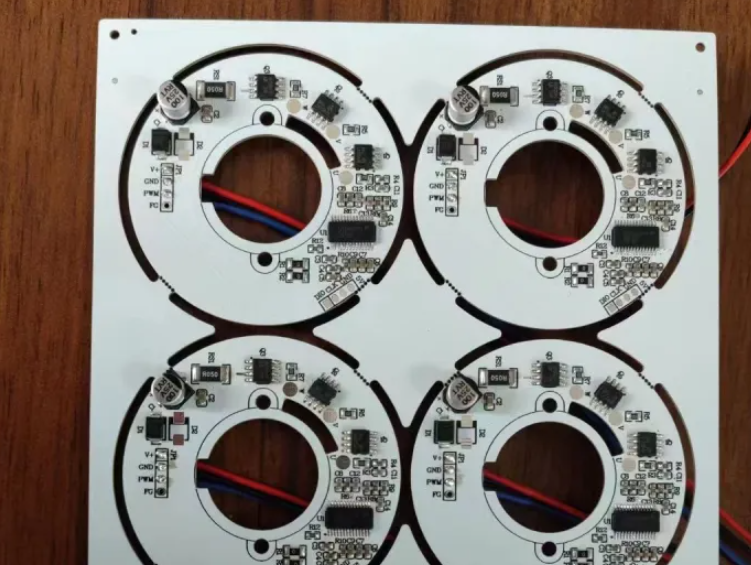

电机驱动板实图：
