PL7022/PL7022B原厂双节/两节锂电池串联充电IC和保护IC

于 2022-12-02 18:20:42 发布
阅读量1.4k 收藏 4
点赞数
分类专栏： 锂离子锂电池充电管理IC 文章标签： 单片机 嵌入式硬件 eclipse
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/fanhaidz/article/details/128152545
版权

双节锂电池串联管理系列选型表：

型号

封装

功能

PL7022B

SOT23-6

双节4.2V锂电池串联保护电路

PL7022

SOT23-6

双节4.35V锂电池串联保护电路

PL7501C

ESOP8

升压型双节锂电池串联充电电路（VIN:5V）

PL7222

ESOP8

降压型双节锂电池串联充电电路（VIN:9V）

两节双节锂电池串联充电 IC 和保护 IC

在日常的设计，应用中，单节锂电池，或者多节锂电池并联是最普遍的方式了，因为在
IC 选型和设计上比较容易或者多样化。
当两节/双节锂电池串联应用时，就要用到另外的双节/两节锂电池保护 IC 和充电 IC。
双节/两节锂电池串联保护芯片和 IC 电路:

PL7022 属于由两个 3.8V/4.35V 的高压锂电池串联的保护板芯片或保护电路；
PL7022B 属于由两个 3.7V/4.2V 的普通锂电池串联的保护板芯片或保护电路。


双节/两节锂电池串联充电芯片和与 PL7022B 搭配电路:
USB： 5V 输入，给两节串联的锂电池升压充电芯片-PL7501C
与 PL7022B 两节串联的锂电池保护芯片，组合电路如下:

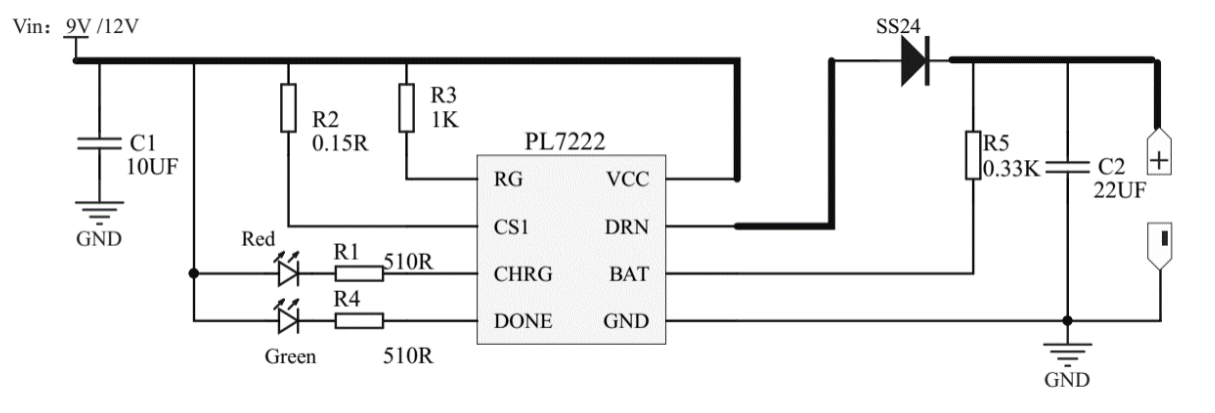

DC : 9V,12V 输入，给两节串联的锂电池充电芯片-PL7222
与 PL7022B 两节串联的锂电池保护芯片，组合电路如下:

​
