大功率移动设备锂电池充电管理方案，支持PD3.1的充电芯片IP2366

已于 2023-12-21 23:07:55 修改
阅读量593 收藏 2
点赞数 2
分类专栏： 锂离子锂电池充电管理IC 文章标签： 嵌入式硬件 FS5175AE FH30502
于 2022-12-10 16:03:11 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/fanhaidz/article/details/128266110
版权

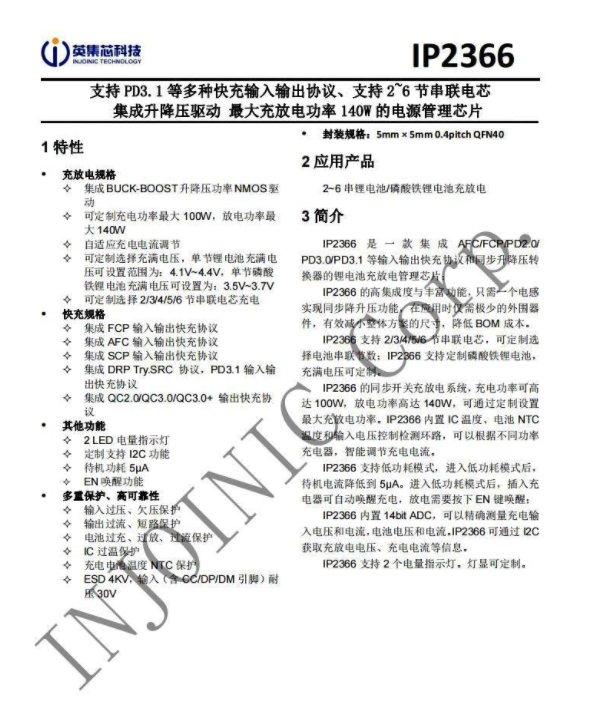

锂电池充放电管理方案芯片——英集芯IP2366，封装QFN40，集成AFC/FCP/PD2.0/PD3.0/PD3.1输入快充协议，可以通过Type-C口上的DPC/DMC/CC1/CC2向快充适配器申请快充电压，会自动调节充电电流大小，来适应不同负载能力的适配器。

IP2366的高集成度与丰富功能，只需一个电感实现同步降升压功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。

IP2366可以定制设置不同的电池类型、充满电压和充电电流，可以支持2/3/4/5/6串磷酸铁锂或锂电池充电。

IP2366的同步开关充放电系统，最大充电电流可达5A或100W充电输入，充电效率最高到96%，放电功率高达140W，可通过定制设置最大充放电功率。

IP2366内置IC温度、电池 NTC温度和输入电压控制检测环路，可以根据不同功率充电器，智能调节充电电流。

IP2366支持低功耗模式，进入低功耗模式后，待机电流降低到5μA。进入低功耗模式后，插入充电器可自动唤醒充电，放电需要按下EN键唤醒；

IP2366内置14bit ADC，可以精确测量充电输入电压和电流，电池电压和电流；可通过I2C获取充放电电压、充电电流等信息。

​
