24V转5V降压芯片FS2455，PCB布局图册

FS2455的PCB布局设计建议-基础篇
开关电源的一个常见问题是“不稳定”的开关波形。有时，波形抖动很明显，可以听到从磁性元件发出噪
声。如果问题与印刷电路板（PCB）布局有关，则很难确定原因。 EMC也是很注重（PCB）布局，这就是为
什么在开关电源设计的早期正确布局PCB至关重要的原因。其重要性不可夸大。

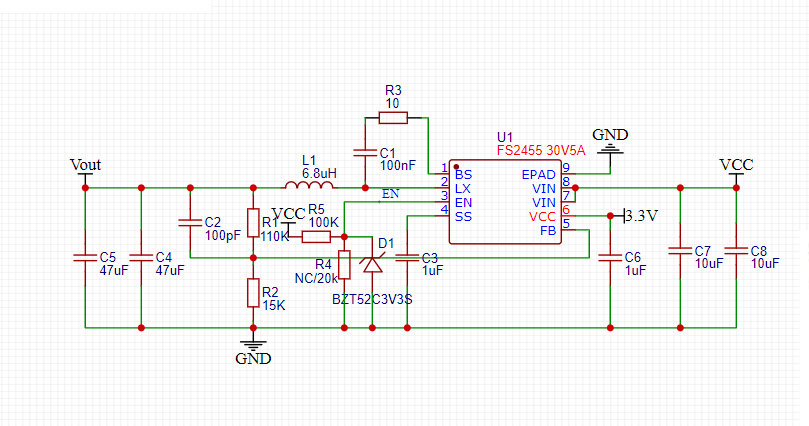

原理图走线
主要器件放置
CIN加并联一个旁路电容0.1uF
SW节点
FB反馈电阻R1,R2
COUT电容
容易影响输出的布线
功率组件的推荐焊盘图案
GND功率地的PCB布线
电感器选择
降压电路CIN并联加旁路电容0.1uF的重要性

概述

FS2455是一种高效率的同步降压DC-DC转换器，具有5A输出电流。 FS2455在4.5V到30V的宽输入电压范围内工作， 集

成主开关和同步开关，具有非常低的RDS（ON）以最小化传导损失。 FS2455具有轻载时的应用和高效率。此外，它的工作频

率是恒定的在连续导通模式下为500kHz，以使电感器和电容器的尺寸最小。

特性：

 输入电压范围： 4.5V-30V

 输出电压：可调设置恒压

 快速瞬态响应

 软启动限制涌入电流

 恒频： 500kHz

 5A连续， 6A峰值负载电流能力

 输出过电流限制

 输出短路保护

 热关机和自动恢复

 封装： SOP8-EP

FS2455的PCB布局设计建议

开关电源的一个常见问题是“不稳定”的开关波形。有时，波形抖动很明显，可以听到从磁性元件发出噪

声。如果问题与印刷电路板（PCB）布局有关，则很难确定原因。 EMC也是很注重（PCB）布局，这就是为

什么在开关电源设计的早期正确布局PCB至关重要的原因。其重要性不可夸大。

原理图走线

主要器件放置

CIN加并联一个旁路电容0.1uF

SW节点

FB反馈电阻R1,R2

COUT电容

容易影响输出的布线

功率组件的推荐焊盘图案

GND功率地的PCB布线

电感器选择

降压电路CIN并联加旁路电容0.1uF的重要性
