快充充电器5V-9V升压给12.6V三节串联锂电池充电芯片的方案IC

已于 2023-12-21 23:05:08 修改
阅读量396 收藏 5
点赞数
分类专栏： 锂离子锂电池充电管理IC 文章标签： pd给12.6v充电 pd给8.4v充电 pd给16.8Vv充电 PD锂电池充电IC
于 2023-09-04 19:37:10 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/fanhaidz/article/details/132676189
版权
本文介绍了如何利用USBType-C的PD快充功能，配合FS5175AE和FS8025BL芯片，为11.1V锂电池组、3.7V三串锂电池提供9V/12V/15V/20V的充电，包括充电电压范围、电流控制及快充协议应用。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

​随着USB Type-C快充PD的普及怎么从各种PD充电器取9V/12V/15V/20V给产品的锂离子电池供电呢？

1.2应用：便捷充电设备等

1.3 电池组：11.1V锂电池组，三串3.7V锂电池，充满12.6V

1.4 输入电压：5V-9V （充电亮灯，充满转灯），充电电流：1.4A

1.5芯片功能简介：

1，锂电池充电芯片电路：FS5175AE

FS5175AE支持1-4节锂电池充电管理芯片，可达2A充电电流，支持宽输入电压，

2，USB C口 PD/QC快充协议芯片：FS8025BL

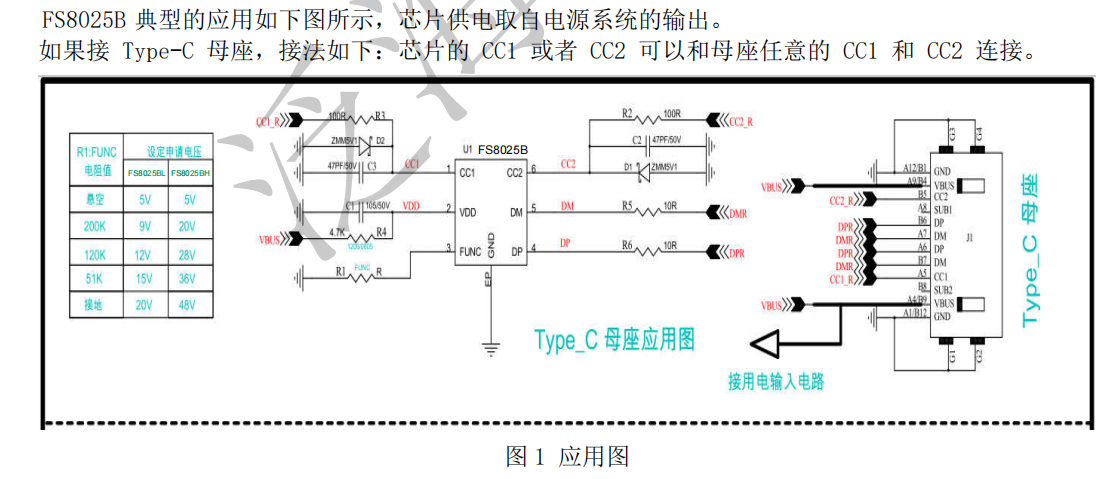

FS8025BL 是PD/QC快充协议芯片，SINK端，负责协议通讯PD充电器使输出其指定的电压。如输出9/12/15/20/28V给1-4串锂电池进行充电。
