DC-DC转换器电路图 Boost升压型DC-DC转换器的工作原理

于 2023-12-16 18:31:30 发布
阅读量1.2k 收藏 11
点赞数 9
分类专栏： DCDC升压IC 文章标签： 单片机 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/fanhaidz/article/details/135036106
版权

工作原理分为两个步骤：

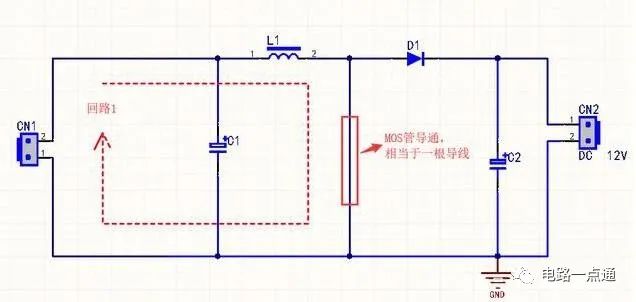

步骤一：如图回路1，开关管闭合(MOS管导通，相当于一根导线)，这时输入的直流电压流过电感L。二极管D1作用是防止电容C对地放电，同时起到续流作用。由于输入的电压是直流电，因此电感上的电流以一定的比率线性的增加，这个比率跟电感因素有关，随着电感电流增加，电感里储存了一些能量。

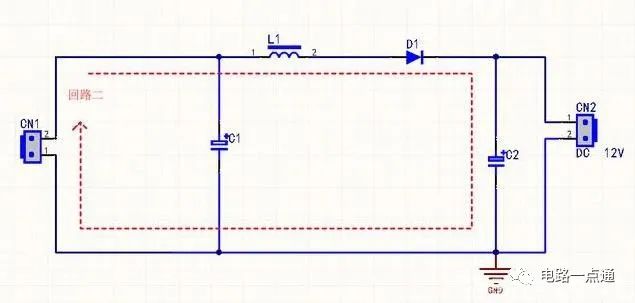

步骤二：如图回路二，当开关管断开时候，由于电感的电流不能突变，也就是说流经电感L的电流不会马上变为零，而是缓慢的由充电完毕时的值变为零，这需要一个过程，而原来的电路回路已经断开，于是电感只能通过新电路放电，即电感开始给电容C2充电，电容两端电压升高，此时电压已经高于输入电压了，升压过程中，电容要足够大，这样在输出端就可以在放电过程中保持一个持续的电流，这两个步骤不断重复，在输出两端就得到高于输入电压的电压。

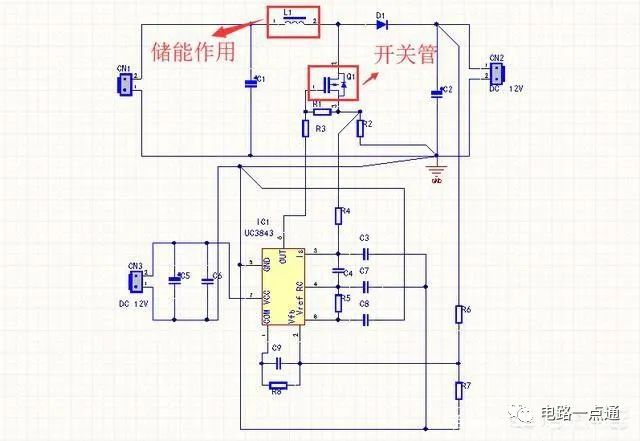

实际电路实例如下图

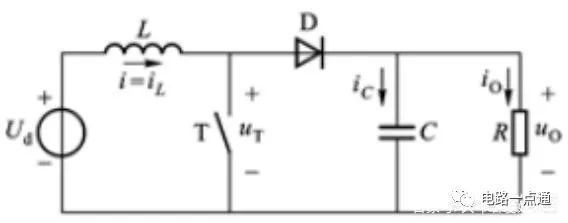

DC-DC转换器分为三类：Boost升压型DC-DC转换器、BUCK降压型DC-DC转换器以及 Boost-BUCK升降压型DC-DC转换器三种，如果电路低压采用DC-DC转换电路，应该是Boost升压型DC-DC转换电路，并且输入电压、输出电压都是直流电压，而且输入电压比输出电压低，基本拓扑结构如图
