英集芯ip6826无线充电芯片发射端15W功率符合qi标准

本文详细介绍了英集芯IP6826无线充电芯片,包括其15W功率、qi标准兼容性、低功耗、保护功能、应用领域如背夹和车载充电,以及效率曲线测试。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

一、英集芯ip6826无线充电芯片简介:

英集芯ip6826无线充电芯片是一款用于TX发射端15W功率并且符合qi标准的TX无线充SOC。兼容WPC Qi v1.2.4最新标准,支持A11、A11a、MP-A2线圈,支持5W、苹果7.5W、三星10W、15W充电。

微信图片_20220919215414

<!--[if !supportLists]-->二、英集芯ip6826无线充电芯片特性:

(1)低静态功耗和高效率

静态电流10mA

实测系统充电效率高达 79%

(2)兼容NPO电容和CBB电容

针对供电能力不足的USB 电源有动态功率调整功能(DPM)

支持低至5V 500mA的充电器

(3)输入过压,过流,欠压保护功能

(4)支持QC2.0、QC3.0、AFC、PD3.0输入请求

(5)支持Qi协议BPP,PPDE认证

(6)支持NTC过温保护

(7)最多可支持3路LED指示

(8)封装QFN32

三、英集芯ip6826无线充电芯片应用范围:

(1)背夹、无线充电底座

(2)车载无线充电设备

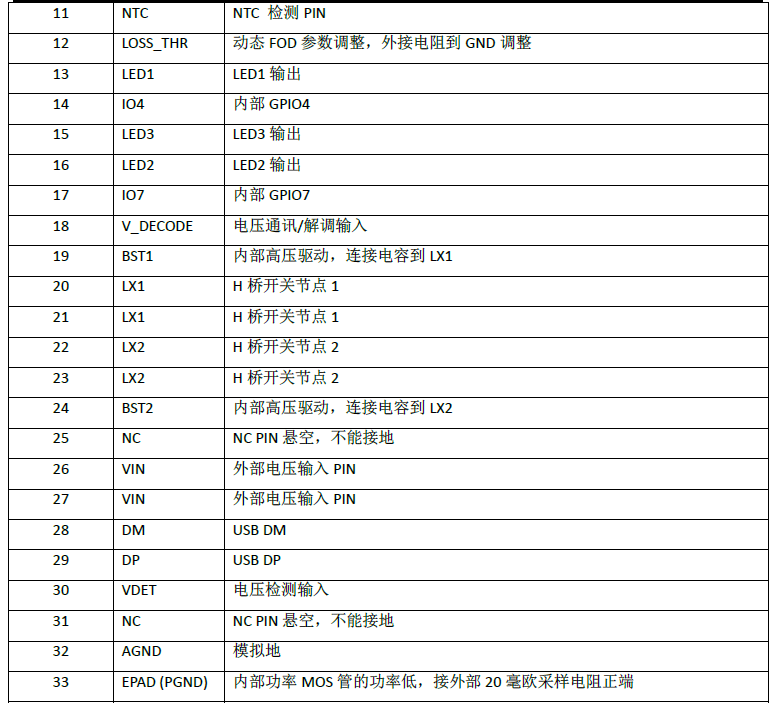

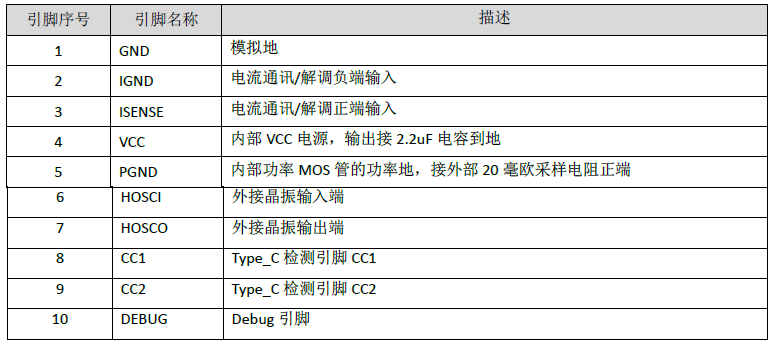

四、英集芯ip6826无线充电芯片引脚说明:

微信图片_20220930220038

微信图片_20220930220149

五、英集芯ip6826无线充电芯片效率曲线测试:

使用 TI bq51020 方案接收器时,  效率与系统输出功率之间的关系(Vout=5V,测试方法如下图所示)

微信图片_20220930220221

六、英集芯ip6826无线充电芯片运用说明:

英集芯ip6826无线充电芯片根据搭配不同的发射线圈和谐振电容,实现不同功率的无线充电方案。根据客户需求定制10uH线圈搭配250nF谐振电容,13uH线圈搭配150nF谐振电容。

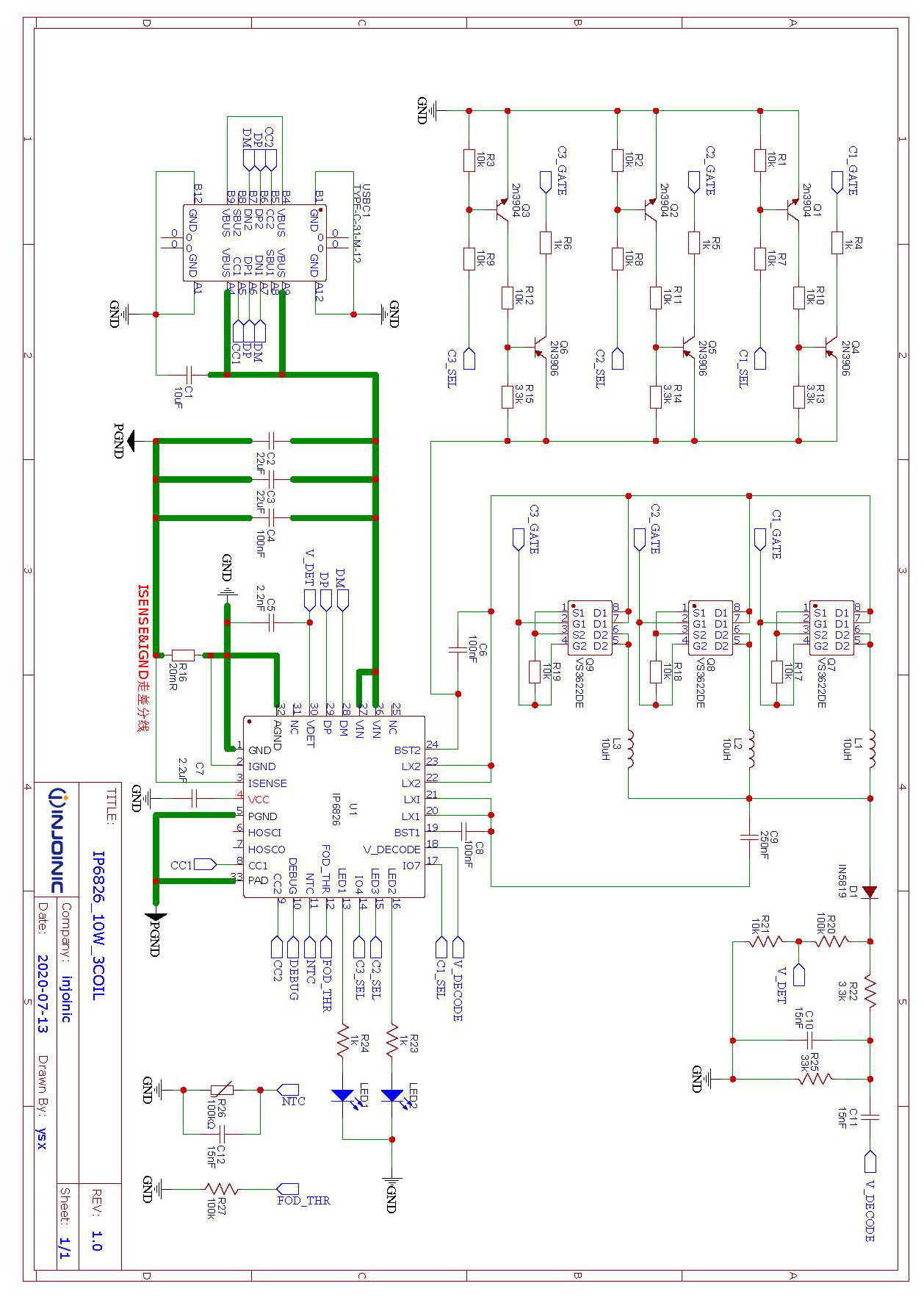

<!--[if !supportLists]-->七、<!--[endif]-->英集芯ip6826无线充电芯片三线圈应用电路原理图:

IP6826_datasheet_v1

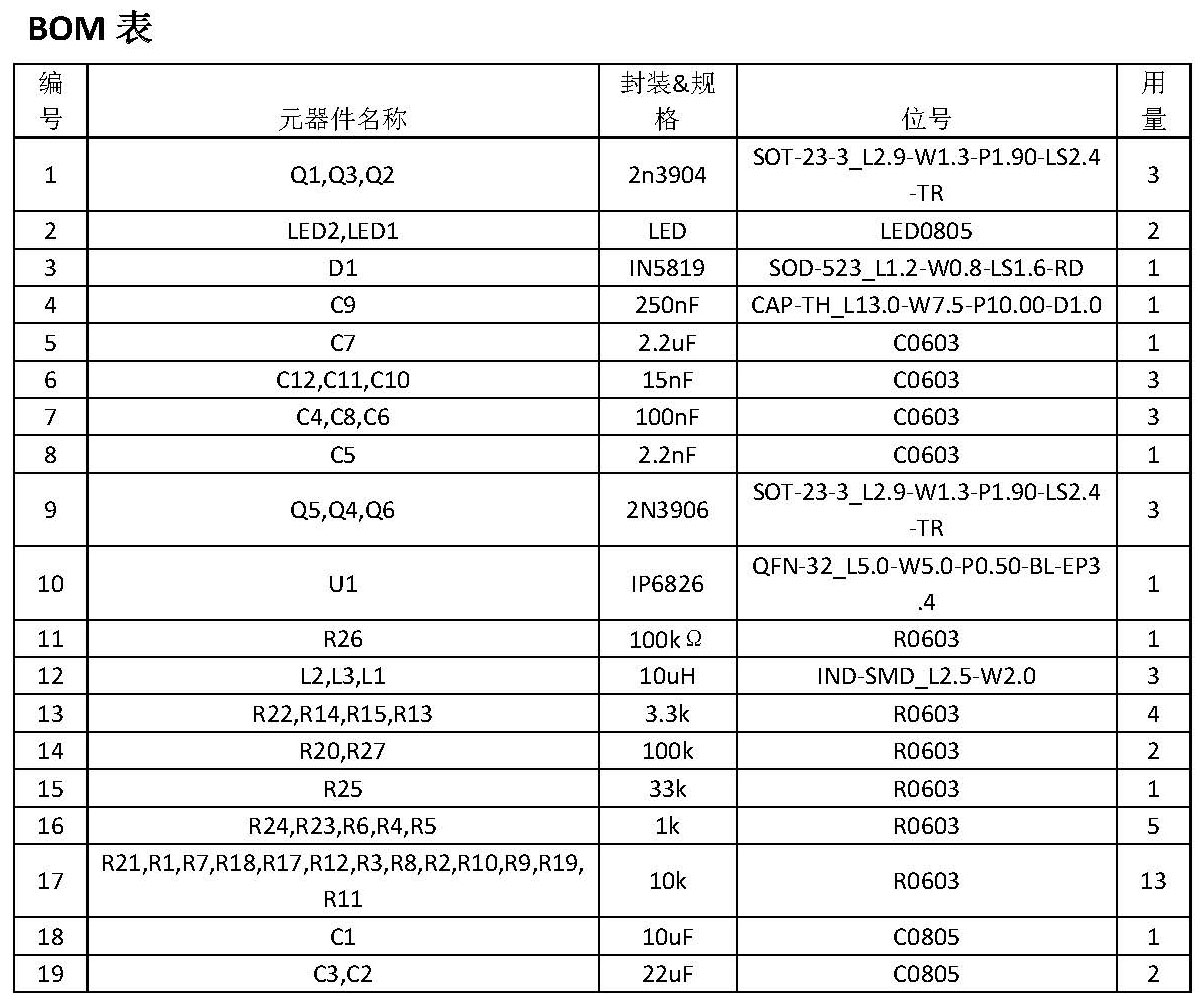

八、英集芯ip6826无线充电芯片三线圈应用之BOM表:

BOM
