在电子工程领域，三极管是一种非常重要的电子元件，广泛应用于各种电路中。S8050是一种常见的三极管，其参数和管脚图是了解和使用这种元件的关键。同时，国产的MOS管也是近年来备受关注的一类电子器件。本文将对S8050三极管和国产MOS管的参数、管脚图进行详细的介绍和比较，帮助读者更好地了解和选择适合自己需求的电子元件。

首先，我们来了解一下S8050三极管。S8050是一种硅NPN通用三极管，其具有电流放大作用，即基极较小的电流变化可以引起集电极上较大电流的放大。它通常应用于各种放大电路、开关电路、逆变电路等场合。在选择和使用S8050三极管时，了解其参数和管脚图是非常重要的。

S8050的参数主要包括直流参数和交流参数两部分。直流参数主要包括集电极-基极反向击穿电压（BVcbo）、集电极-发射极反向击穿电压（BVceo）、发射极-基极反向击穿电压（BVebo）等。这些参数决定了三极管的安全工作范围和使用条件。交流参数主要包括共射直流电流放大倍数（hfe）、集电极最大允许电流（Icm）等，这些参数反映了三极管的放大能力和承受电流的能力。

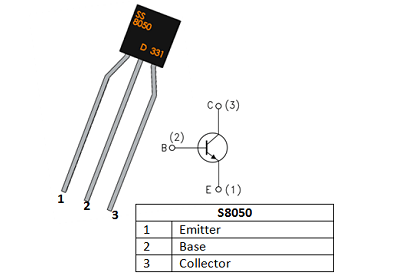

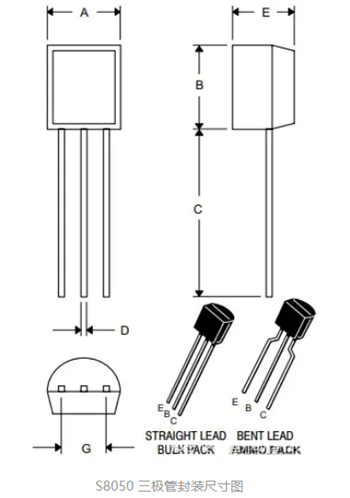

接下来，我们来看一下S8050的管脚图。S8050是一种常见的TO-92封装的三极管，其管脚顺序从上到下依次是集电极（C）、基极（B）和发射极（E）。在电路图中，通常用字母BC或CB表示基极和集电极，用字母E表示发射极。在使用时，必须严格按照管脚图进行连接，否则会导致电路工作异常或者损坏三极管。

与S8050三极管类似，国产MOS管也是一类非常重要的电子器件。MOS管是金属氧化物半导体场效应晶体管的简称，是一种通过电压来控制半导体导电沟道的电子元件。由于其具有开关速度快、高频性能好、驱动简单、功耗小、寿命长、可靠性高等优点，因此广泛应用于各种电子设备和系统。

国产MOS管的参数主要包括直流参数和特性参数两部分。直流参数主要包括漏源击穿电压（BVdss）、栅源击穿电压（BVgs）、阈值电压（Vgs）等。这些参数决定了MOS管的工作电压和安全工作范围。特性参数主要包括开关时间、导通电阻、阈值电压温度系数等，这些参数反映了MOS管的性能特点和适用场合。

在选择和使用国产MOS管时，需要注意以下几个方面的因素：一是电压和电流容量要满足电路需求；二是开关时间和导通电阻等特性参数要符合电路要求；三是工作温度范围要宽广且稳定；四是驱动电路要简单可靠；五是质量稳定可靠且价格合理。

综上所述，S8050三极管和国产MOS管都是非常重要的电子元件，其参数和管脚图是了解和使用这些元件的关键。在实际应用中，需要根据具体需求选择适合的元件，并严格按照其参数和管脚图进行使用和维护。通过深入了解这些电子元件的性能和应用特点，我们可以更好地设计出性能优良、稳定可靠的电子设备和系统。

S8050是一款NPN外延硅晶体管，具有低电压和高电流能力。S8050小功率NPN型硅管是电路硬件设计常用半导体三极管型号之一。
