ME6206是一款低功耗、高纹波抑制的CMOS电压稳压器，提供多种输出电压选项，具有优良的负载能力和低静态偏置电流。适用于电池供电产品，其特点包括SOT封装和强大的散热性能。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

ME6206概述:     ME6206系列是高纹波抑制率、低功耗、低压差，具有过流和短路保护的 CMOS 降压型电压稳压器。具有很低的静态偏置电流（8.0μA Typ.），能在输入、输出电压差极小的情况下提 300mA 的输出电流，并且仍能保持良好的调整率。ME6206系列适用于希望延长有用电池寿命的电池供电类产品    ME6206系列采用SOT-89-3/SOT23-3/SOT89/TO92的封装。
ME6206特性:高精度输出电压：±2%输出电压：1.5V~5.0V(步长 0.1V)最大工作电压：6V极低的静态偏置电流(Typ.=8.0μA)带载能力强：当 Vin=4.3V 且 Vout=3.3V 时Iout=300mA极低的输入输出电压差：0.2V at 90mA and 0.40V at 200mA输入稳定性好低的温度调整系数可以作为调整器和参考电压来使用ME6206提供SOT-23-3 , SOT-89-3 ，SOT-23 ,TO-92ME6206订购信息:

product series

Output voltage

Supply Current

Package

ME6206A15PG

1.5V

8uA

SOT89-3

ME6206A15M3G

1.5V

8uA

SOT23-3

ME6206A15XG

1.5V

8uA

SOT23

ME6206A33TG

3.3V

8uA

TO92

ME6206A33M3G

3.3V

8uA

SOT23-3

ME6206K33M3G

3.3V

180uA

SOT23-3

ME6206A15

ME6206A18

ME6206A28

ME6206A30

ME6206A33

​

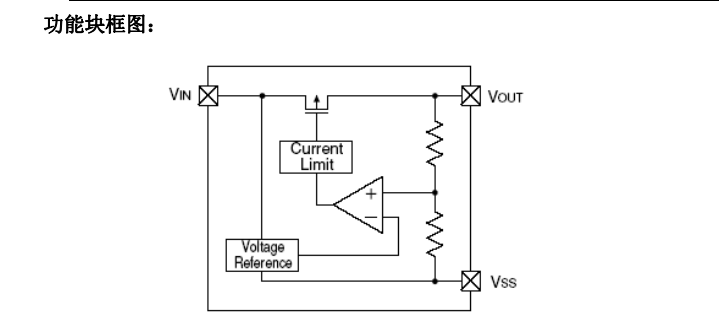

ME6206功能框图:

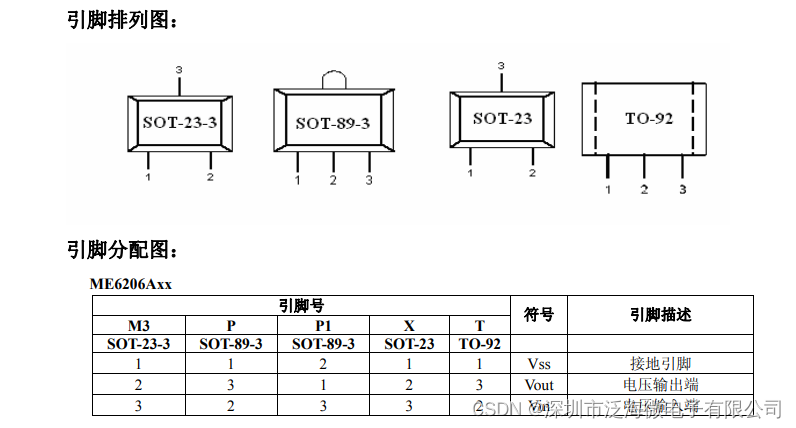

ME6206脚位图：
