RZ7899 原装贴片SOP-8 25V 4A控制直流电机正反转 电机驱动IC

在现代电子科技领域，电机驱动IC扮演着至关重要的角色，它们为各种电子设备提供了稳定、高效的驱动解决方案。今天，我们将深入探讨一款备受欢迎的电机驱动IC——RZ7899，这款原装贴片SOP-8封装的电机驱动IC以其25V的耐压和4A的驱动能力，在直流电机正反转控制中展现出了卓越的性能。

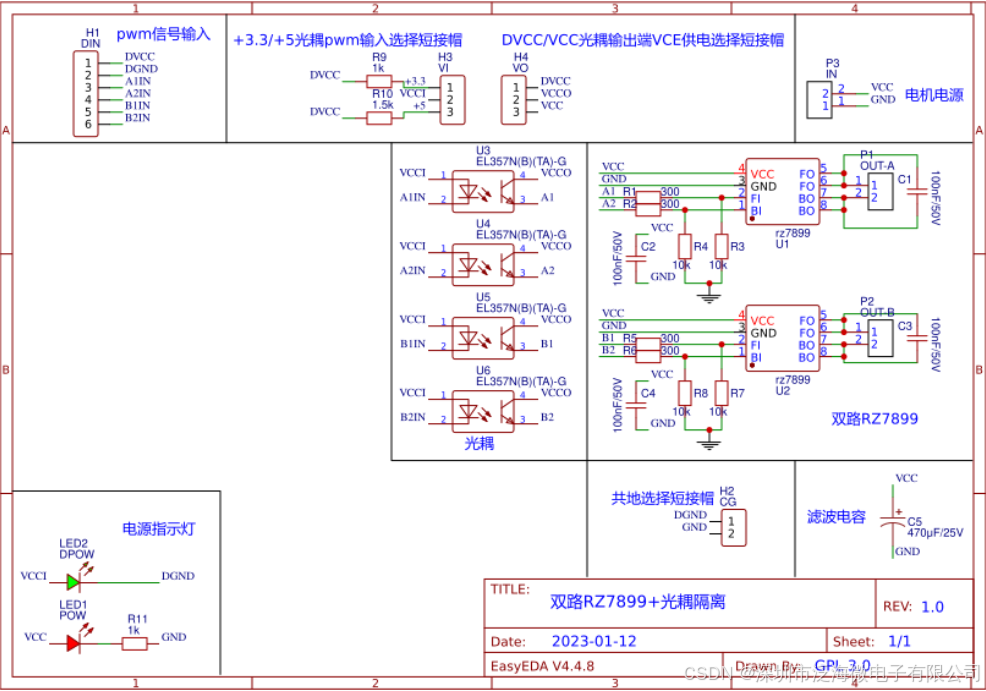

本模块采用两个 RZ7899 作为驱动芯片，每个芯片可承受 3A 的驱动电流和 3V-25V 的驱动电压，可以

直接使用单片机引脚控制 OUTA 和 OUTB 输出状态。

两路输出均可以独立控制一个直流电机前进，后退，制动；两路组合可以驱动两相四线步进电机。

应用场合包括：直流马达驱动；自动阀门电机驱动；电磁门锁驱动；半导体制冷片驱动等。

[ +3.3 VI +5 ]	光耦输入端限流电阻选择短接帽，短接 [ +3.3 VI ] 限流电阻为R9，短接 [ VI +5 ] 限流电阻为R10
[ DVCC VO VCC ]	光耦输出端VCE供电选择短接帽，短接 [ DVCC VO ] VCE供电为DVCC，短接 [ VO VCC ] VCE供电为VCC，建议VCE供电选择VCC
[ DGND GND ]	共地选择短接帽，不焊即可

一、RZ7899的基本特性

RZ7899是一款高性能、低功耗的直流电机驱动IC，采用SOP-8封装形式，适用于各种需要精确控制电机正反转的应用场景。该IC具有25V的耐压能力，可以驱动高达4A的电流，从而满足大多数直流电机的驱动需求。此外，RZ7899还具备过热保护和欠压锁定等保护功能，有效保障电路的稳定性和安全性。

二、RZ7899的工作原理

RZ7899的工作原理基于PWM（脉宽调制）技术，通过调节PWM信号的占空比来控制电机的转速和正反转。在电机正转时，RZ7899输出PWM信号驱动电机向前旋转；在电机反转时，RZ7899通过改变PWM信号的相位来实现电机的反向旋转。此外，RZ7899还具备微步控制功能，可以实现电机转速的精确调整。

三、RZ7899的应用场景

RZ7899凭借其卓越的性能和广泛的应用范围，在多个领域得到了广泛应用。以下是一些典型的应用场景：

1. 智能家居：在智能家居系统中，RZ7899可以驱动各种直流电机，如窗帘电机、门锁电机等，实现家居设备的自动化控制。
2. 机器人技术：在机器人技术中，RZ7899可以驱动机器人的关节电机，实现机器人的精确动作和姿态调整。
3. 自动化设备：在自动化生产线中，RZ7899可以驱动各种传动设备，如输送带、卷绕机等，提高生产效率和质量。
4. 电动车驱动：在电动车领域，RZ7899可以驱动电动车的电机，实现电动车的稳定行驶和高效能耗。

四、RZ7899的选型与设计

在选择RZ7899作为电机驱动IC时，需要根据实际应用场景进行选型和设计。以下是一些关键的选型和设计要点：

1. 确定电机类型和参数：在选择RZ7899时，需要首先确定所需驱动的电机类型和参数，如电压、电流、转速等。
2. 选择合适的封装形式：RZ7899采用SOP-8封装形式，具有较小的体积和较高的集成度。在选择封装形式时，需要考虑电路板的布局和安装空间。
3. 设计合适的驱动电路：在设计驱动电路时，需要根据电机的特性和RZ7899的工作原理进行电路设计，确保电路的稳定性和可靠性。
4. 实施保护措施：为了确保电路的安全性，需要在设计过程中实施过热保护、欠压锁定等保护措施。

五、RZ7899的未来发展

随着电子技术的不断发展，电机驱动IC也在不断进步。RZ7899作为一款优秀的直流电机驱动IC，在未来将继续发挥其卓越的性能和广泛的应用范围。同时，随着新材料、新工艺和新技术的应用，RZ7899的性能将得到进一步提升，应用场景也将更加广泛。

总之，RZ7899作为一款原装贴片SOP-8封装的直流电机驱动IC，在电机驱动领域具有广泛的应用前景和市场需求。通过深入了解其基本特性、工作原理、应用场景以及选型与设计要点，我们可以更好地应用RZ7899来实现各种电机驱动需求，推动电子科技领域的不断发展。
