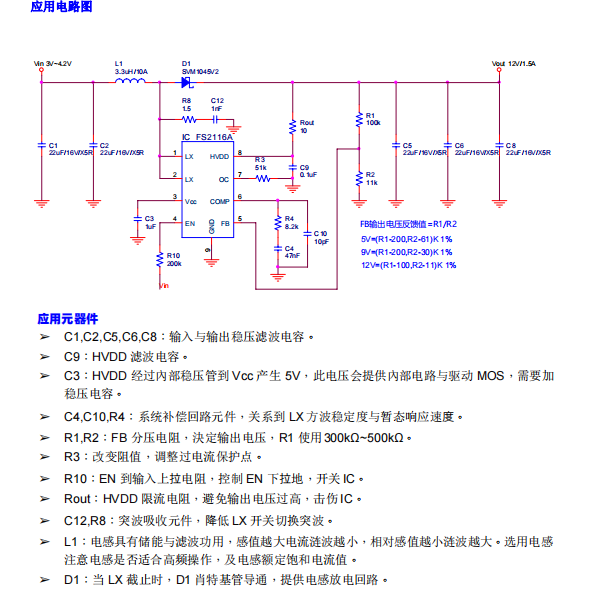

5V升压12V，就是这么简单（附原理图）

于 2024-09-20 21:04:02 发布
阅读量2.2k 收藏 10
点赞数 5
分类专栏： 锂离子锂电池充电管理IC 文章标签： 单片机 嵌入式硬件 开发语言
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/fanhaidz/article/details/142402414
版权

FS2116A是一颗电流控制模式升压转化器，脉波宽度调变(PWM)，內置 15mΩ/10A/14V MOSFET，能做大功率高转换效率，周边元件少节省空间，适合用在行动装置，宽工作电压2.7V~12V，单节与双节锂电池都能使用，精准反馈电压 1.2V(±2%)，过电流保护通过外部电阻调整，电流控制模式让暂态响应与系统稳定性佳，轻载进入省电模式(Skip Mode)，达到轻载高效率，封装为 SOP-8L(EP)。特性➢ 工作电压范围 2.7V~12V➢ 可调输出电压最高 13V➢ 固定工作频率 400kHz➢ VFB 反馈电压1.2V(±2%)➢ 內置 15mΩ,10A,14V MOSFET➢ 关机耗电流最大➢ 过温保护 150℃➢ 內置软启动➢ 可调过电流保护 2A~10A➢ 封装 SOP-8L(EP)应用范围➢ 快充移动电源➢ 蓝牙音箱➢ 手持式产品➢ 充电器➢ 电子烟
