AiP4056H原厂带温度检测的28V/1A 线性锂电池充电芯片

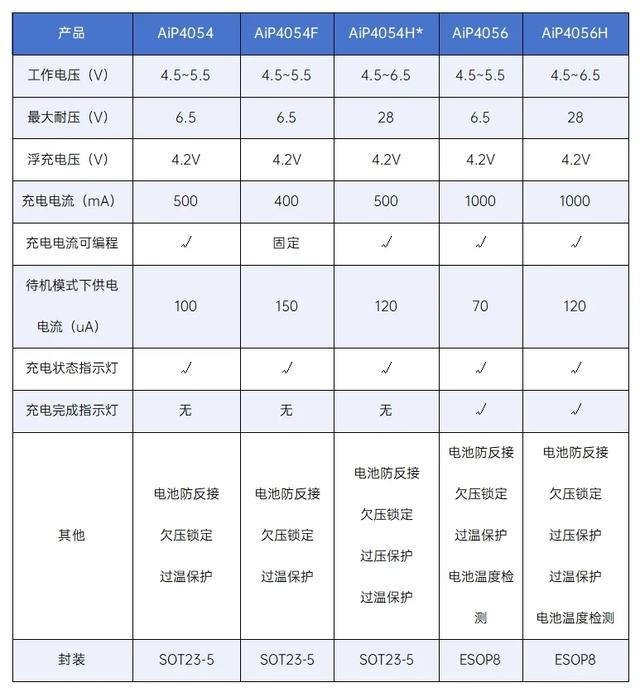

AiP4056H是一款输入耐压为28V的单节锂电池充电电路，采用涓流/恒流/恒压的方式充电。AiP4056H采用内部PMOSFET充电管，浮充电压为4.2V。当电池电压达到设置值后，充电电流降至设定值的1/10时，AiP4056H停止充电，进入待机模式。

Product characteristics

产品特点

● 高达 1000mA 的可编程充电电流

● 电源电压6.5V以上触发过压保护

● 过温保护

● BAT端防反接保护

● 电池温度监测功能

● 封装：ESOP8

Functional block diagram

功能框图

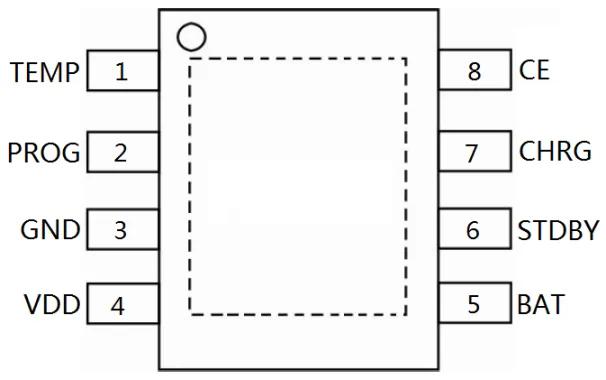

Pin arrangement diagram

引脚排列图

Typical application diagram

典型应用图

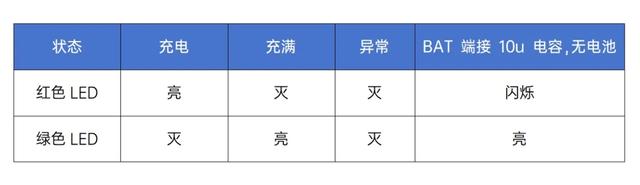

不同状态下的LED显示情况：

Application field

应用领域

Conclusion

结语

AiP4056H内置的PMOSFET结构及防范功能，可以省去外接MOSFET、检测电阻及隔离二极管等组件的需求，大幅度降低了设计的复杂程度。该芯片采用ESOP8封装形式，集成度高，散热效果好，有效缩减了PCB布局空间。

AiP4056H配备了两个状态指示灯让用户清晰地了解充电进程和状态，另一方面，AiP4056H芯片还加入了电池温度检测、欠压闭锁等功能。可有效防止电池过热、过冷或电压过低，确保电池的安全和稳定。

【中微爱芯电池管理产品线】

【PCB布局建议】

不良的PCB布局会对AiP4056H的性能产生负面影响，导致电磁干扰（EMI）、电磁兼容性（EMC）差异、接地跳变以及电压损失，影响电压的调节与稳定性。为优化其电气与热性能，需遵循以下规则以实现高质量的PCB布局与布线，确保实现最佳性能：

1. 输入电容器CIN应靠近VCC及GND引脚布置。为最大限度减少高频噪声，建议在BAT端与VCC输入端分别连接一个0.1uF陶瓷电容器，并确保布线紧贴芯片引脚。

2. 对于高电流路径，应采用大面积PCB覆铜的模式，包括GND引脚。可将PCB传导损耗及热应力最小化。

3. 为减少过孔传导损耗并降低模块热应力，应采用多个过孔连接顶层与其他功率层或地层。

4. 由于PROG引脚具有高阻抗特性，当远离芯片热源时，RPROG引线轨道应尽量缩短，以减少对充电电流设置的潜在干扰。

5. 对于大电流充电应用，为缩短充电时间，建议增加散热电阻。在电源与VCC之间串联的电阻阻值范围应为0.2～0.5Ω。电阻值越大，充电时间虽短，但功耗亦随之增加，且电阻值不应超出此范围。
