第一节：实现Activiti6.0的第一个demo

一、搭建项目架构

1. 使用idea需要安装actiBPM插件用来画流程图

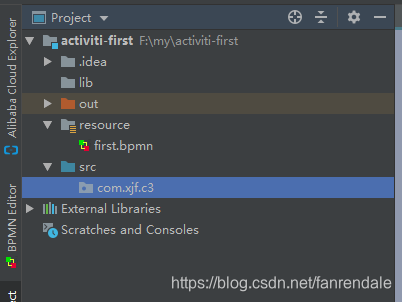

2. 创建一个空的java项目，并添加文件夹如下：

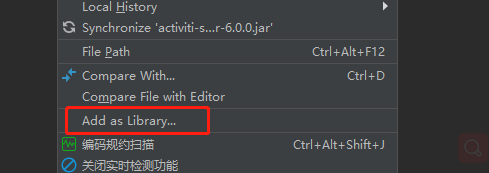

   lib：存放需要使用的jar包，可从下面链接直接下载解压，记得加入将包加入项目中，如下：
   jar包提取码：c0zq

   resource：存放资源文件，比如bpmn流程文件等

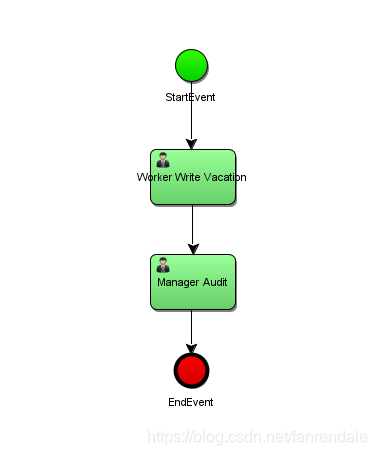

3. 新建一个流程first.bpmn

4. 添加log4j.properties文件，配置日志

   log4j.rootLogger=INFO, stdout

   # Console Appender
   log4j.appender.stdout=org.apache.log4j.ConsoleAppender
   log4j.appender.stdout.layout=org.apache.log4j.PatternLayout
   log4j.appender.stdout.layout.ConversionPattern= %d{hh:mm:ss,SSS} [%t] %-5p %c %x - %m%n

   # Custom tweaks
   log4j.logger.com.codahale.metrics=WARN
   log4j.logger.com.ryantenney=WARN
   log4j.logger.com.zaxxer=WARN
   log4j.logger.org.apache=WARN
   log4j.logger.org.hibernate=WARN
   log4j.logger.org.hibernate.engine.internal=WARN
   log4j.logger.org.hibernate.validator=WARN
   log4j.logger.org.springframework=WARN
   log4j.logger.org.springframework.web=WARN
   log4j.logger.org.springframework.security=WARN


5. 引入activiti的配置文件activiti.cfg.xml
   可从官网复制：activiti.cfg.xml
   修改如下：

   <beans xmlns="http://www.springframework.org/schema/beans"
          xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
          xsi:schemaLocation="http://www.springframework.org/schema/beans http://www.springframework.org/schema/beans/spring-beans.xsd">

       <bean id="processEngineConfiguration" class="org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration">

   	    <!--如果mysql是8.0，需要自己引用对应的mysql-connector-java-8.0.16.jar，并在连接上加上时区如下-->
           <!--<property name="jdbcUrl" value="jdbc:mysql://localhost:3306/activiti?serverTimezone=UTC" />-->
           <property name="jdbcUrl" value="jdbc:mysql://localhost:3306/activiti?characterEncoding=utf-8&amp;useUnicode=true&amp;useSSL=true" />
           <property name="jdbcDriver" value="com.mysql.jdbc.Driver" />
           <property name="jdbcUsername" value="root" />
           <property name="jdbcPassword" value="123456" />

           <property name="databaseSchemaUpdate" value="true" />

           <!--以下注释掉-->
   <!--        <property name="asyncExecutorActivate" value="false" />-->

   <!--        <property name="mailServerHost" value="mail.my-corp.com" />-->
   <!--        <property name="mailServerPort" value="5025" />-->
       </bean>

   </beans>


6. 创建对应的数据库


二、解决IDEA中Activiti的中文乱码

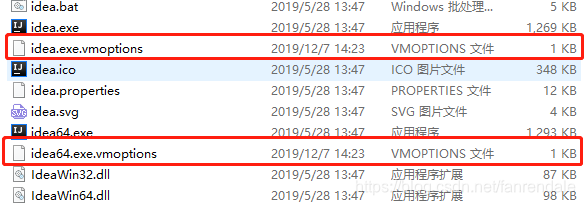

1. 进入idea的安装目录

2. 打开这两个文件，在最后面添加一行

   -Dfile.encoding=UTF-8


3. 重启IDEA即可。

三、编码

1. 在src对应目录下创建类：ActivitiTest，编码如下

   package com.xjf.c3;

   /*注意导入activiti6.0的包*/
   import org.activiti.engine.*;
   import org.activiti.engine.runtime.ProcessInstance;
   import org.activiti.engine.task.Task;

   /**
    * @Auther: XuJiaFei
    * @Date: 2019/11/8 09:49
    * @Description:
    */
   public class ActivitiTest {

       public static void main(String[] args) {
           //获取流程引擎
           ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();

           //存储服务
           RepositoryService repositoryService = processEngine.getRepositoryService();
           //运行服务
           RuntimeService runtimeService = processEngine.getRuntimeService();
           //任务服务
           TaskService taskService = processEngine.getTaskService();

           //发布流程
           repositoryService.createDeployment().addClasspathResource("first.bpmn").deploy();

           //创建一个请假流程，获取流程实例。此处的流程id为first.bpmn的process的id
           ProcessInstance pi = runtimeService.startProcessInstanceByKey("myProcess_1");

           //员工完成请假的任务
           Task task = taskService.createTaskQuery().processInstanceId(pi.getId()).singleResult();
           System.out.println("当前流程节点：" + task.getName());
           taskService.complete(task.getId());

           //经理完成审批任务
           task = taskService.createTaskQuery().processInstanceId(pi.getId()).singleResult();
           System.out.println("当前流程节点：" + task.getName());
           taskService.complete(task.getId());

           //流程执行完了，再去获取任务会为null
           task = taskService.createTaskQuery().processInstanceId(pi.getId()).singleResult();
           System.out.println("流程执行结束了：" + task);

           //关闭引擎
           processEngine.close();
           //退出
           System.exit(0);

       }
   }



注意：

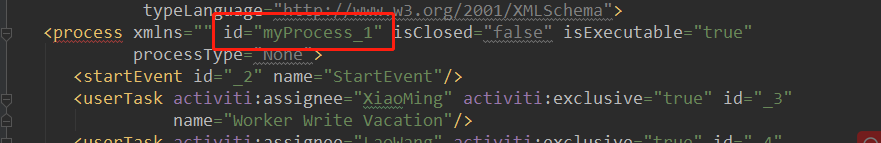

1. runtimeService.startProcessInstanceByKey(“myProcess_1”)对应的key，是first.bpmn中的，在idea中将first.bpmn重命名为first.xml，能看到对应的xml

   千万注意将process后面的 xmlns=" " 去掉，不然会启动失败

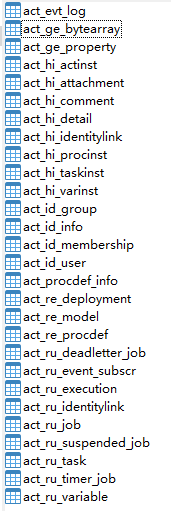

2. 运行后数据库会生成28张表

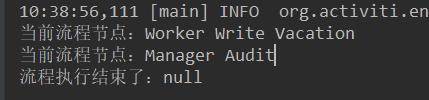

四、结果

该流程模拟实现了员工进行请假，然后经理进行审批的流程。
