H.264/AVC编码的FLV文件的第二个Tag: AVCDecoderConfigurationRecord

AVCDecoderConfigurationRecord即AVC Sequence Header。
         对于H.264/AVC编码格式的FLV文件，onMetaData是第一个Tag，之后的第二个Tag就是AVCDecoderConfigurationRecord, 也是第一个Video Tag， 在FLV文件中一般情况也是出现1次。

**AVCDecoderConfigurationRecord in ISO/IEC 14496-15:2004(E)**

AVCDecoderConfigurationRecord包含H.264解码相关比较重要的sps和pps信息。

• 在给AVC解码器送数据流之前一定要把sps和pps信息送出否则的话解码器不能正常解码。
• 而且在解码器stop之后再次start之前，如seek、快进快退状态切换等，须重新送一遍sps和pps的信息。

FLV文件中的AVCDecoderConfigurationRecord

找了一个视频编码格式为H.264/AVC的文件来分析:

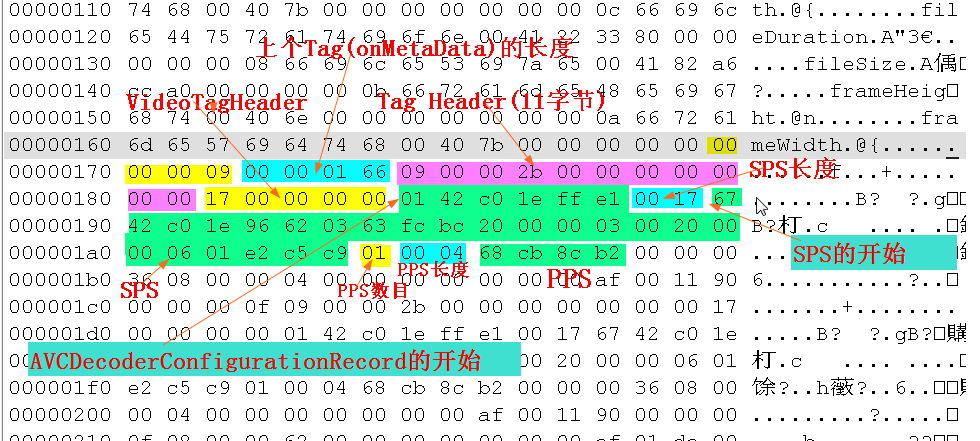

**AVCDecoderConfigurationRecord举例**

00 00 00 09:
onMetaData结束的标志.

**00 00 01 66 **:
4个字节的PreviousTagSize1，即上个Tag的大小(包括Tag Header和Tag Data)，也就是onMetaData的大小。

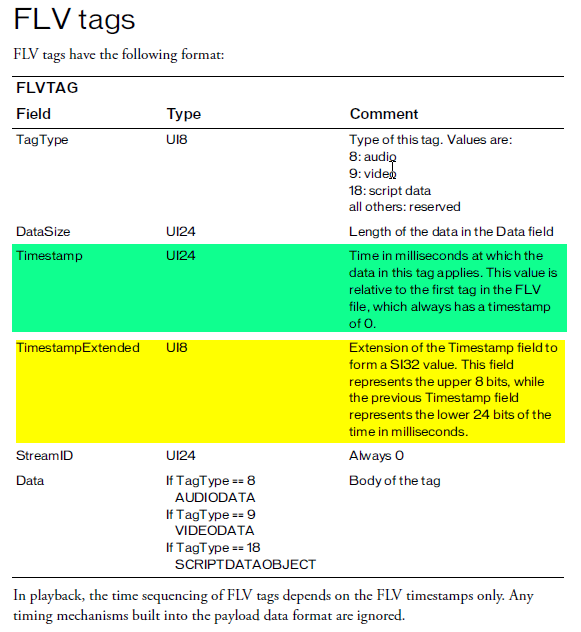

09 00 00 2b 00 00 00 00 00 00 00:
即11个字节的FLV Tag Header。

首个字节的0x09表明该Tag是Video Tag。

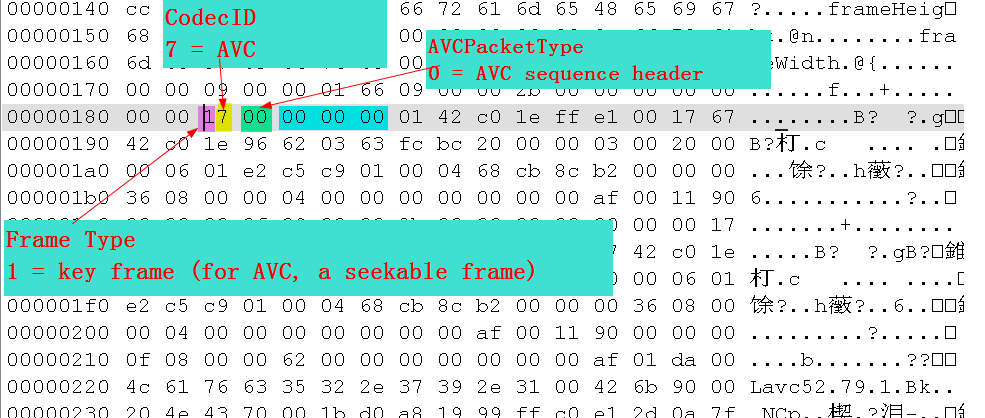

17 00 00 00 00:
VideoTagHeader, 编码格式为AVC时，该Header长度为5。

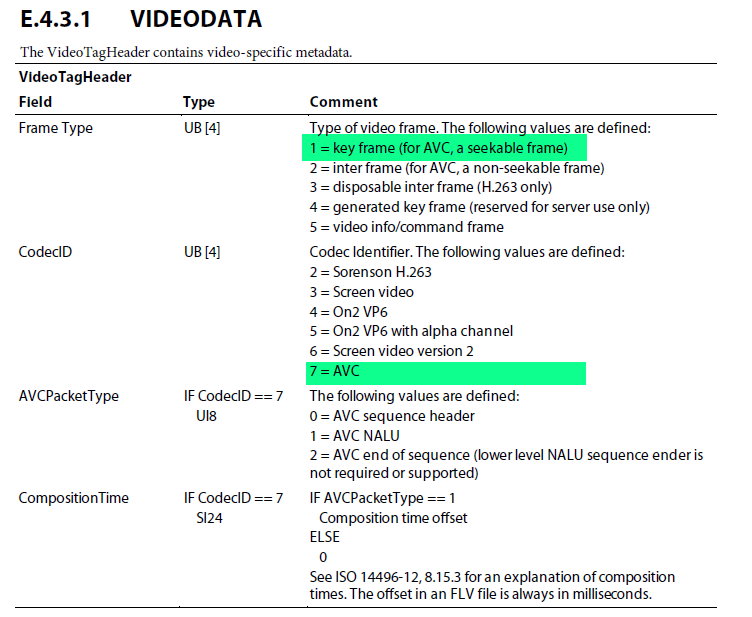

VideoTagHeader in Adobe Flash Video File Format Specification Version 10.1

首个字节0x17含义如下:

• 1: key frame(for AVC, a seekable frame)
• 7: AVC

0x17之后的那个字节表明: AVPacketType:

• 0x00: AVC Sequence header
• 0x01: AVC NALU
• 0x02: AVC end of sequence(lower level NALU sequence ender is not required or supported)

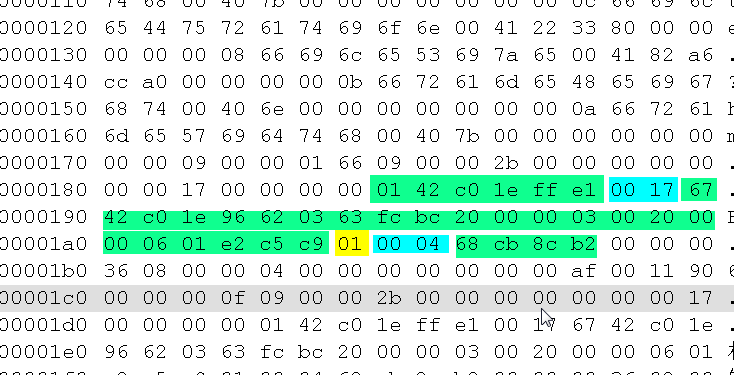

接下来就是AVCDecoderConfigurationRecord了。

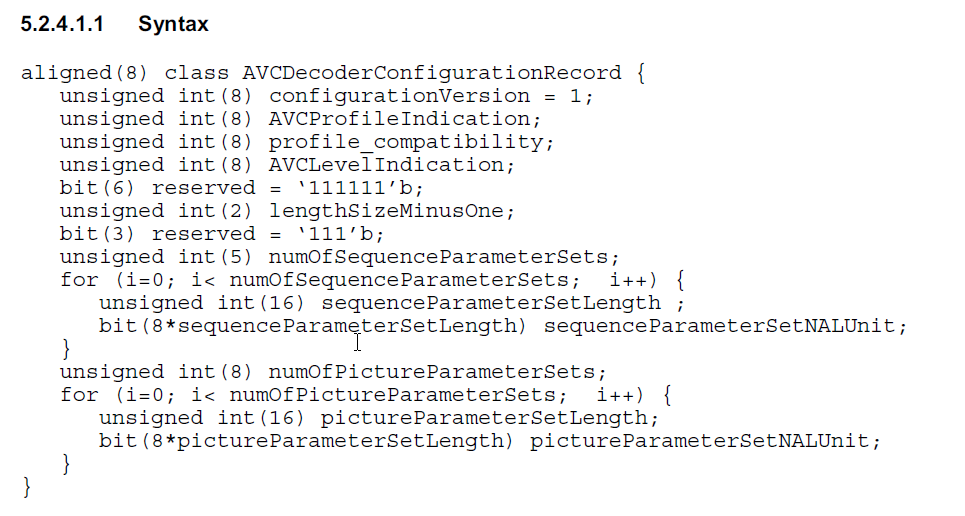

**AVCDecoderConfigurationRecord in ISO/IEC 14496-15:2004(E)**

**AVCDecoderConfigurationRecord**

01 42 c0 1e ff e1:
需要注意的是第2个字节: 0x42，即十进制的66 (Baseline Profile)。
第6个字节0xe1， 它的后5位表示SPS的数目，0xe1的后5位就是0 0001，即1，说明存在一个SPS。
00 17:
表明SPS的数据长度，0x00 0x17，即23个字节，表明其后的23个字节都是SPS。

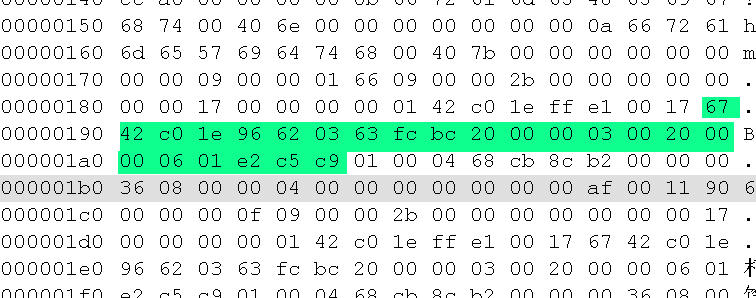

SPS

SPS一般以0x67开头(也可以是0x27等，首个字节的后5位表明该NALU的类型)。

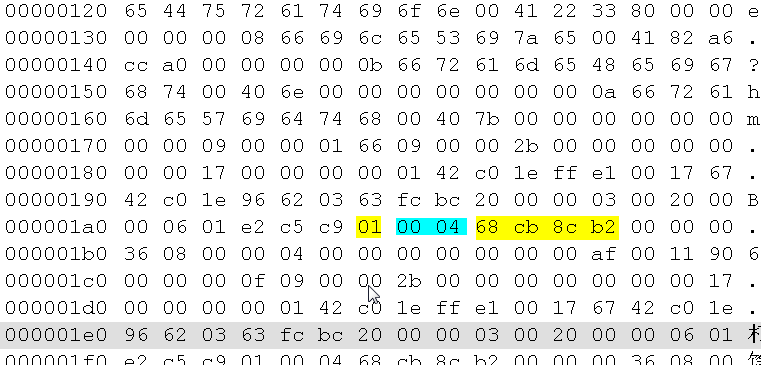

01 00 04 68 cb 8c b2:

PPS

01: 表明PPS的数目。
00 04: 表明PPS的数据长度。
68 cb 8c b2: PPS, 一般以0x68开头。

至此，AVCDecoderConfigurationRecord结束。

References:

Information technology — Coding of audio-visual objects — Part 15:
Advanced Video Coding (AVC) file format
