研发/测试工程师不可忽视的探头选择，随附超2000种选型目录

作者：RobertPoirier，资深产品经理



计算机系统中元件和系统的测试和诊断带来了许多特殊挑战。有时候难以连接所需的准确测试点。高密度、多层电路板以及引脚细小的密集元件造成电压表的探测非常困难。当系统运行时，轻轻滑动一下探针就可能造成灾难性的短路。而测试测量的目的是发现并修复问题，同时避免引发更严重的损坏。

解决这一难题的方案有很多，我们接下来讨论可用于探测电路板上安装的器件和元件的一些方法。

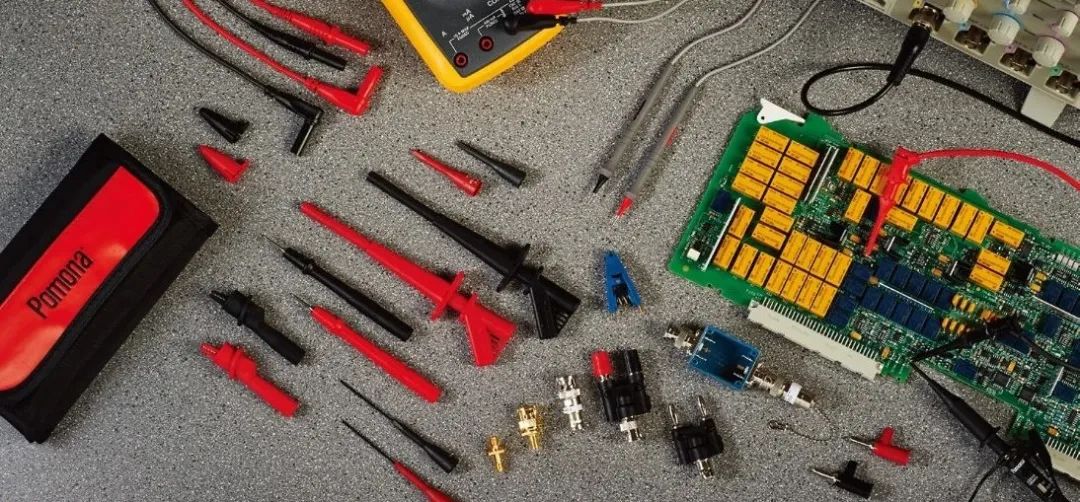

单点探头





单点探头是最常见也是最显而易见的探测方法。大多数数字万用表(DMM)都提供一组测试线，对于各种各样的测试场景非常有用。这种类型的探头非常适合于检查电源电压或检查备用电池。但是，这些探头大多数太大，不适合高密度电路板。这些探头很容易滑动，损害其他元件或造成短路。此类DMM探头上的探针直径通常为大约0.080"，触点不尖锐。再加上日常磨损造成探针被磨圆，就形成了几乎不可能完成的任务。可以将这些探针磨尖，但如果没有了外部镀层，底层的金属很容易快速变色。



尖锐探针





连接高密度电路板上小接触点的最佳方法是使用非常尖锐的探针。虽然尖探针很容易损坏，但由于没有镀层，很容易重新磨尖。多家制造商都提供带有容易更换尖探针的探头。不锈钢尖探针从0.080”直径开始，呈锥形形成极尖的针尖。另一种探针从0.040”直径的不锈钢开始，呈锥形逐渐形成长而尖的探针。这种探针也非常适合狭窄的小空间，凭借锋利的尖端，
